最近在调试AD9125芯片，边调试边记录呀，板子硬件上也发现了不少的问题，哎，问题多多。
-
灵活的CMOS接口，允许双字、字、字节，负载单载波W-CDMA，ACLR=80dBC，122.88Mhz，AD9125是一个双通道、16bit，高动态范围DAC模数转换器，提供1000MSPS的采样率。
-
串行配置内部寄存器的时序（默认采用MSB First，SDIO和SDO线都使用）：SCLK最大40Mhz
-
关于寄存器的详细可参见手册。
-

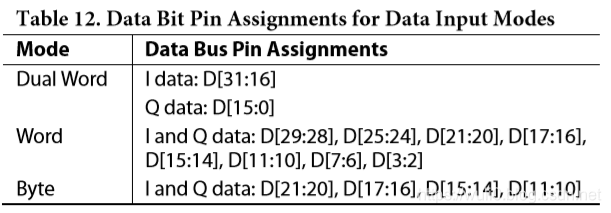

AD9125 输入数据端口由数据时钟（DCI），数据总线和FRAME 信号组成。数据端口可配置为以三种模式运行：双字模式，字模式和字节模式。在字节和字模式中，需要 FRAME 信号来控制哪个 DAC 接收数据。在双字模式下，不需要 FRAME 信号，因为每个 DAC都有一个专用总线。
-

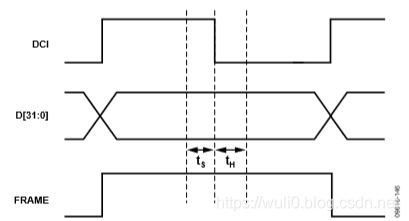

数字接口端口的时序图如下所示，数据总线的采样点发生在 DCI 信号的下降沿，并具有 2.1 ns 的不确定性，D [31： 0]和 FRAME 信号在整个采样间隔内必须有效：
-

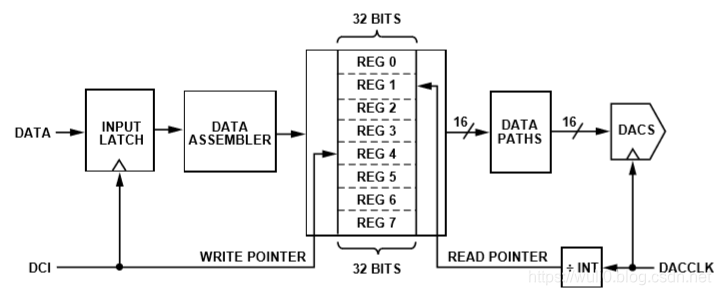

FIFO操作：AD9125 内置一个 2 通道， 16 位宽， 8 字深的 FIFO，旨在调节到达 DAC 输入端口的数据与内部 DAC 数据速率时钟之间的时序关系。 FIFO 充当缓冲器，处理数据源和 DAC 之间的时序变化。为获得最佳时序裕量， FIFO 电平应保持接近半满，写指针和读指针值之间的差值为 4 。
FIFO的读FIFO时钟 = DACCLK / 插值
-
数字数据路径：数据的路径包括预调制块，三个半带内插滤波器，具有精细分辨率 NCO 的正交调制器，相位和偏移调整块以及反 sinc 滤波器。数字数据路径接受 I 和 Q 数据流并将它们作为正交数据流处理。当输入数据流表示为复数数据时，可以使用信号处理块。数据路径也可用于处理表示两个独立实际数据流的输入数据流，但功能受到一定限制。可以使用预调制模块，以及任何非移位插值滤波器模式。
1）. 预调制模块 将输入波形的数字上变频为输入数据速率 fDATA 的 1/2。这可以将基带输入数据频移到插值滤波器的通带的中心。
2）. 插值滤波器 三个插值滤波器中的每一个都提供2倍输出数据速率的插值，半带（HB）滤波器可以单独旁路或级联，以提供 1 倍、 2 倍、4 倍或 8 倍的插值比。

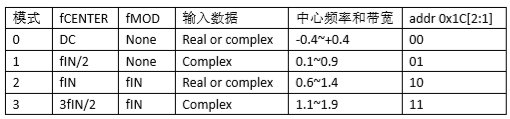

a）.半带滤波器 1（HB1的带宽= 0.8×fIN1）
HB1 有四种操作模式，由两个因素区分：滤波器中心频率和输入信号是否由滤波器调制。每个模式的中心频率偏移滤波器的输入数据速率（fIN1）的 1/2。模式 0 和模式 1 不调制输入信号。模式 2 和模式 3 通过 fIN1 调制输入信号。当 HB1 在模式 0 和模式 2 下工作时， I 和 Q 路径独立工作，并且不会在通道之间混合数据。当 HB1 在模式 1 和模式 3 下工作时，会在 I 和 Q 路径之间混合数据;因此，输入到滤波器的数据被假定为混合的

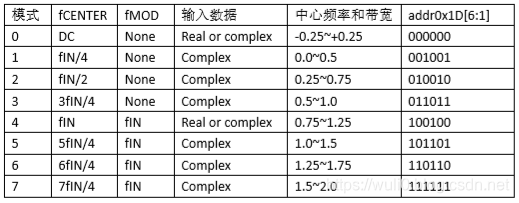

b）.半带滤波器 2（HB2的带宽= 0.5×fIN2）
HB2 和HB3有八种操作模式，由两个因素区分：滤波器中心频率和输入信号是否由滤波器调制。每种模式的中心频率偏移滤波器输入数据速率（fIN2）的 1/4。模式 0 至模式 3 不调制输入信号。模式 4 到模式 7 通过 fIN2 调制输入信号。当 HB2 在模式0 和模式 4 下工作时， I 和 Q 路径独立工作，并且不会在通道之间混合数据。当 HB2 在其他六种模式下工作时，会在 I 和 Q 路径之间混合数据;因此，输入到滤波器的数据被假定为复杂的。

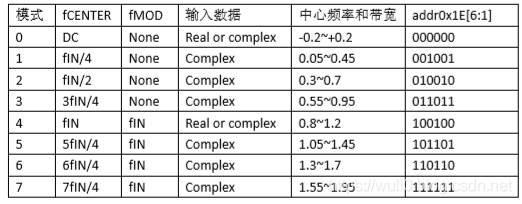

c）.半带滤波器 3（HB3的带宽= 0.4×fIN3）
HB3 有八种工作模式，功能与 HB2 相同。 HB2 和 HB3 之间的主要区别是滤波器带宽，每种模式的中心频率偏移滤波器输入数据速率（fIN2）的 1/8。
3) . nco 调制

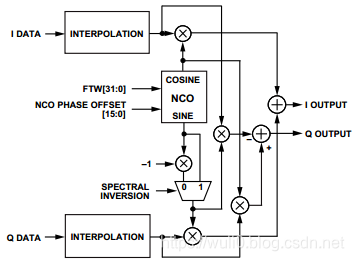

数字正交调制器利用数控振荡器，移相器和复合调制器来提供通过可编程载波信号调制信号的装置。正交调制器用于将 NCO 产生的载波信号与 I 和 Q 信号混合。NCO 产生正交载波信号，以将输入信号转换为新的中心频率。复载波信号是一对相同频率的正弦波形，彼此偏移90°。复载波信号的频率通过寄存器 0x30 至寄存器 0x33 中的FTW [31： 0]设置。NCO 工作频率fNCO 为 fDATA（HB1 旁路）或2 fDATA（HB1 使能）*。复载波信号的频率可以从 dc 到 fNCO 设置。频率调谐字（FTW）计算如下：
写入时，频率调谐字寄存器不会立即更新为其他配置寄存器。在使用所需值加载 FTW 寄存器后，寄存器 0x36 的位 0必须从 0 转换为 1，以使新 FTW 生效。
4）.配置 AD9125 数据路径首先要考虑输入数据速率，插值比，输出信号带宽和输出信号中心频率的应用要求。鉴于这四个参数，配置数据路径的第一步是验证设备是否支持带宽要求。然后选择插值滤波器的模式。最后，确定任何附加的频率偏移要求，并应用预调制和 NCO 调制。
-
直流电流输出

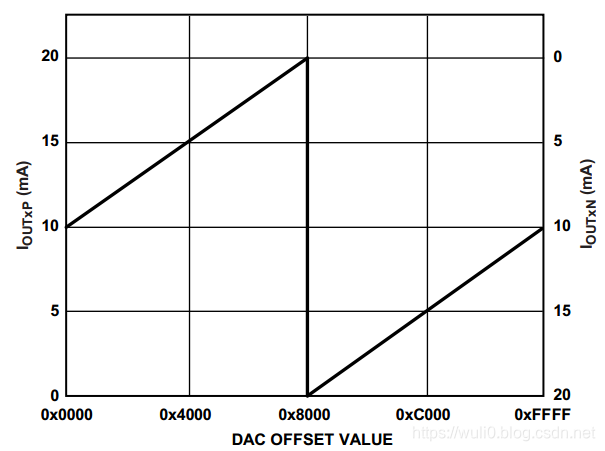

因为 DAC 偏移值从 0 扫描到 65,535。 IOUTxP和 IOUTxN 是互补电流输出， IOUTxP的总和和 IOUTxN 始终为 20 mA。
在code=0x8000时输出的电流最小。
满量程电流方程式中，其中 DAC 增益分别为寄存器 0x40 和寄存器 0x44 中的 I 和 Q DAC 设置：

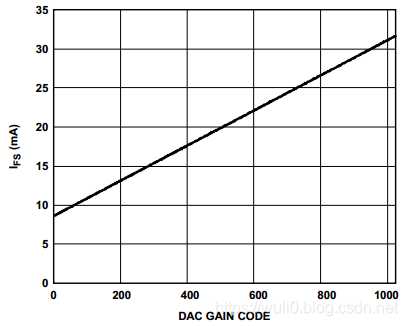

DAC 的满量程电流通常为 20.16 mA。 DAC 满量程电流可在 8.66 mA 至通过设置 DAC 增益代码为 31.66 mA：
-
输入时钟配置

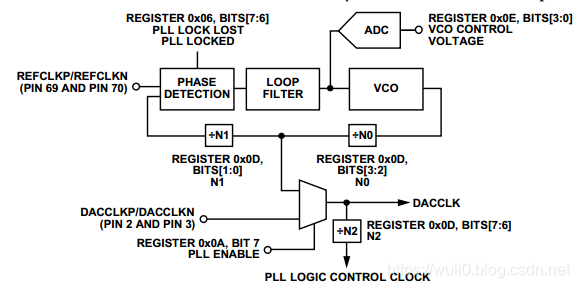

AD9125 DAC 采样时钟（DACCLK）可直接采用或通过时钟倍频提供。时钟倍增采用片上锁相环（PLL）。第二种模式绕过时钟倍频器电路，并允许 DACCLK 直接提供给 DAC 内核。该模式使用户能够将非常高质量的时钟直接提供给 DAC 内核。
将PLL 使能位（寄存器 0x0A 的位 7）设置为 0.这将关闭内部PLL 时钟倍频器，并选择 DACCLKP 和 DACCLKN 引脚的输入作为内部 DAC 采样时钟源。当 PLL 使能位（寄存器 0x0A 的位 7）设置为 1 时，时钟倍频电路从较低速率的 REFCLK 输入产生DAC 采样时钟。
VCO：
fVCO = fREFCLK ×(N1 ×N0)
DAC 采样时钟频率 fDACCLK 等于：
fDACCLK = fREFCLK ×N1
其中：1.0Ghz <= fVCO <= 2.1Ghz
-
温度感应器
AD9125 具有基于二极管的温度传感器，用于测量芯片的温度。温度读数通过寄存器 0x49 和寄存器 0x4A 访问。模具的温度可以通过计算：
其中 TDIE 是 oC 中的芯片温度。温度精度典型值为±5℃。如果已知设备的功耗，则可以估算环境温度。例如，如果器件功耗为 800 mW 且测得的芯片温度为 50℃，那么环境温度可以计算为：
TA = TDIE – PD × TJA = 50 – 0.8 × 20.7 = 33.4°C
其中：
TA 是 ℃中的环境温度。
TDIE 是℃ 中的芯片温度。
PD 是功耗。
TJA 是 AD9125 从结到环境的热阻，如表 7 所示。
要使用温度传感器，必须通过将寄存器 0x01 的位 4 设置为 0来使能温度传感器。此外，为了获得准确的读数，范围控制寄存器（寄存器 0x48）应设置为 0x02。
