libumem是由sun公司的Jeff bonwick和Jonathan Adams于2001年开发的一个用户态内存管理库。Jeff Bonwick（slab的鼻祖）在slab的基础上扩展了magazine layer和vmem layer层，使得umem具有更强的内存管理能力，提供弹性扩展、低碎片化、高性能特性的内存管理库，Jeff Bonwick为内存管理提供了新思路。

由于项目特殊需求需要使用umem内存管理库，在使用umem库的过程中出现一个现象：系统内存为32G，某用户进程业务使用umem_cache_alloc接口申请了4G的内存，经过业务反复震荡，最后业务确认所有内存均通过umem_cache_free释放给了umem库，但是umem没有将内存释放给系统。懵了，芭比Q了，这是为什么呢？。

由于去年小弟定位过glibc内存出现内存站岗问题，有大量内存不释放内存给OS的问题，详见微信公众号阅码场Linux glibc内存站岗问题及解决方法，很自然这个问题就还是交给小弟去定位，但是我也没有接触过umem，不知道是什么来路呀？一脸懵啊，只得从网上找资料，于是有了如下的心路历程。

umem库是2001年开发的，目前没有看到有同学去维护该内存库，也没看到有分析umem源码实现的。Sun公司早已经被Oracle收购了，而Jeff bonwick也已经离开oracle多年了，有关于umem的中文资料也非常简单，只涉及umem的使用，所幸的是英文资料找到了作者Jeff Bonwick & Jonathan Adams的一篇会议论文Magazines and Vmem:Extending the Slab Allocator to Many CPUs and Arbitrary Resources。好好研读了该论文后有了一个基本的了解，论文和代码实现还是相差很大的，道路且长，只能硬啃代码。本文篇幅有限，将简化细节，呈现libumem的框架，敬请见谅。

与glibc，uclibc、tcmalloc一样，libumem也有自己的内存缓存层，任何一个内存管理库都离不开缓存层，glibc/uclibc有fast-bin、top chunk、arena概念，tcmalloc有thread cache、central cache、span。只有加上缓存内存的申请释放速度才能得到保证，否则都是空话。

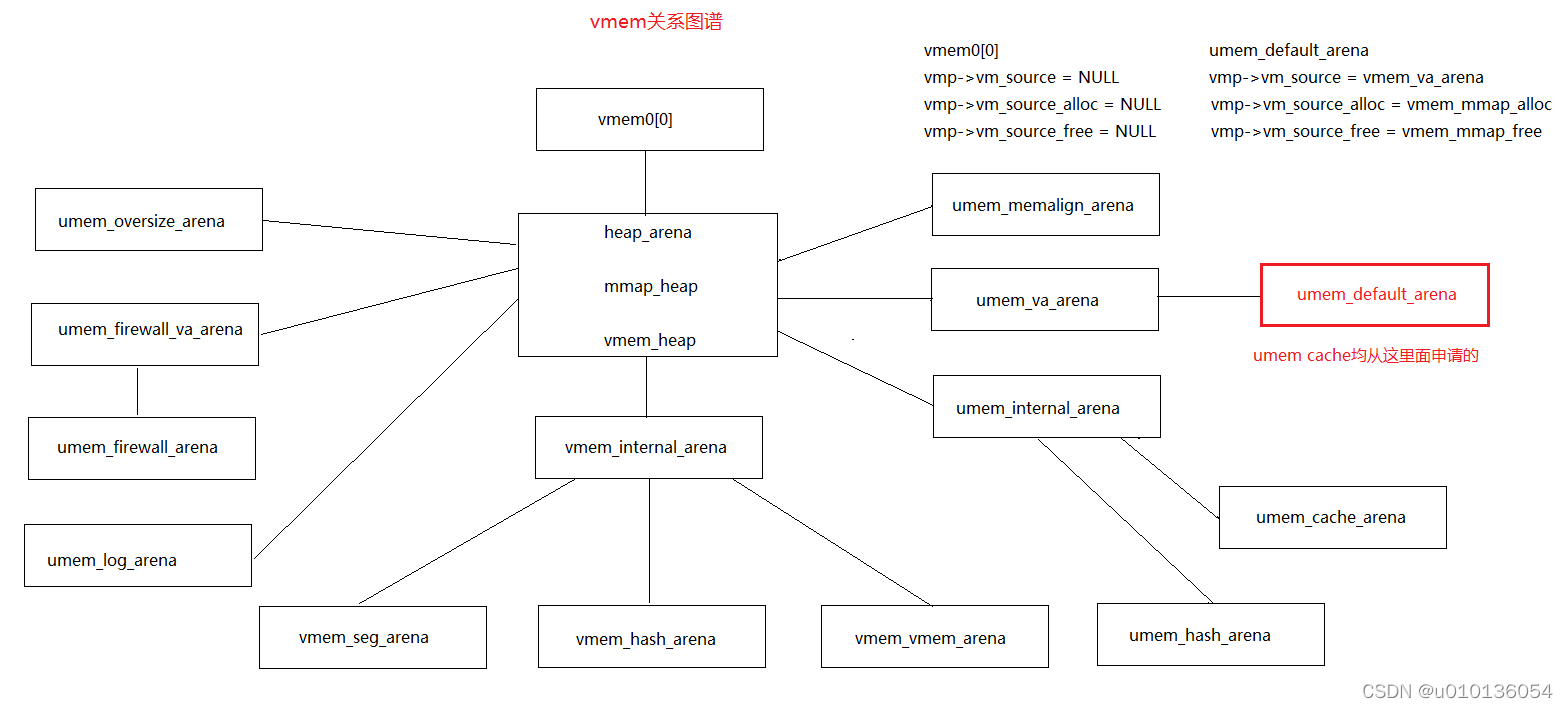

对于umem，其有magazine layer 、depot layer、slab layer、vmem layer（vmem有多个层级），在申请内存时从最低层级进行申请，如果申请不到则一级一级往上进行申请，最终是调用mmap向OS进行批量申请。

1. 业务申请内存时会先从cpu-cache（umem使用线程来代替per-cpu）里面申请内存，先loaded magazine里面申请一个内存（magazine的含义是弹夹，内存块相当于子弹，以栈的形式弹出内存块），如果拿不到则查看preloaded magazine里面是否为空，如果为空转2，如果不为空则对调preloaded magazine和loaded magazine直接去一个内存返回。
2. 从depot里面申请一个full magazine（压满子弹的弹夹），将full magazine放入preloaded magazine，然后将preloaded magazine（因为loaded和preloaded都为空了才可能来depot里面申请，故此时preloaded magazine肯定是empty），在将loaded 和 preloaded对调，此时loaded就是一个full magazine了，那么就可以出栈一个内存块。若depot没有full magazine则从slab里面取一个buffer，如果有空闲的slab则转3，如果有umem cache里面没有slab则转4
3. 从slab->slab_head链表取一个内存块，slab_head是一个链表，链接这bufctl结构体，每个bufctl结构体记录了每个buffer的地址、所属的slab，下一个bufctl的地址。对于即将要切走的buffer，需要对buffer地址进行hash挂入cache->cache_hash_table链表上，然后将buffer返回给用户。
4. slab都是以quantum（4k）为单位从其上一级缓存层进行申请，一般情况下slab都是从umem_default_arena进行申请，如果umem_default_arena申请不到则从umem_va_arena进行申请，umem_va_arena申请不到从vmem_heap进行申请，vmem_heap申请不到则从vmem0[0]进行申请，如果vmem0[0]也申请不到则从OS进行申请。从OS申请到内存后，这里申请内存是以PROT_NONE进行申请，等内存到了umem_default_arena层才会用mmap带上PROT_READ|PROT_WIRTE|PROT_EXEC将内存再次映射为rwxp的内存，等到业务读写时会do_page_fault分配物理内存。

1. 在释放时，umem_cache_free会释放给magazine layer，magazine layer会缓存这些内存，如果magazine满了会将magazine还给depot layer，然后就返回了。umem给每个线程都配备了一个magazine layer层，这样做的目的是为了提高速度。申请的时候优先从线程缓存层进行申请，同样释放也优先释放给线程缓存层，这种做法与tcmalloc的thread cache的思想是一样的，glibc也有non-arena的思想，这些思想都是一样的，只为了一个目标，就是降低锁的竞争，提高线程申请内存的速度。
2. 由于magazine是要管理数据的，所以在还给magazine时，如果magazine用完了，会从depot layer去申请空的magazine管理结构，如果申请失败则会直接将内存还给slab layer，这个释放流程能够直到OS，由slab layer释放给其上一级内存umem_default_arena，umem_default_arena释放给umem_va_arena，umem_va_arena释放给vmem_heap，vmem_heap释放给vmem0[0]。在还给umem_default_arena时，如果空闲内存有连续的4k内存（在一般的Linux系统上都是以4k为pagesize），则会调用 属性将内存将内存释放给OS，从而达到闭环。

从释放流程可以看到，在umem_cache_free时，由于umem增加了magazine layer，从代码流程可以看到释放给magazine layer或depot layer后就直接返回了，故而会导致业务释放的所有内存都缓存在magazine layer和depot layer。

那么问题来了，既然umem不会把内存释放给OS，不就是内存泄露了么，Jeff Bonwick大神岂能犯如此低级的错误？事实上，umem有一个专用的update线程，这个线程主要用于调整magazine的round，也就是一个magazine含有多少个内存块，这个内存块太小会降低umem库的性能，太大会导致umem消耗的内存太多，故而有一个线程来动态的调整magazine的rounds值，调整方法大家可以去看看小论文，再结合代码看。另外一个作用就是回收内存，将magazine layer和depot layer缓存住的内存全部释放slab，slab再往其上一级释放，直到释放给OS。

umem库采用了内核buffer/cache的思想，为了提高申请释放的速度，需要缓存内存，这里再一次强调了缓存层起到巨大的作用，内核slab的机制也采用了CPU cache layer，就是为了提高速度。umem在系统还有内存时会不断的消耗内存，直到内存消耗完，umem也申请不到内存时才会触发update线程来回收内存。

当时找到这个原因之后，可激动了，以为该问题就此可以解决，但是并没有用。实测发现内存还是回收不掉，于是写了个demo测试，尝试申请1G内存，起一个线程周期性触发释放流程，发现可以释放，但是内存在4G左右的时候就不行了，芭比Q了，为什么？

后面再次进行代码分析，结合调试，一步一步，最终发现了问题所在，前面我们提到”slab都是以quantum（4k）为单位从其上一级缓存层进行申请”，问题就出现在这里，因为umem最顶级的缓存层vmem0[0]从OS申请内存，这次申请是mmap出PROT_NONE较大的虚拟内存

static void *vmem_mmap_top_alloc(vmem_t *src, size_t size, int vmflags)
	/*
	 * Need to grow the heap
	 */
#ifdef _WIN32
	buf = VirtualAlloc(NULL, size, MEM_RESERVE|MEM_COMMIT, PAGE_READWRITE);
	if (buf == NULL) buf = MAP_FAILED;
#elif defined(MAP_ALIGN)
	buf = mmap((void*)CHUNKSIZE, size, FREE_PROT, FREE_FLAGS | MAP_ALIGN,-1, 0);
#else
	/*使用PROT_NONE申请内存，仅仅是申请虚拟内存，内核没有分配物理内存*/
	buf = mmap(0, size, FREE_PROT, FREE_FLAGS, -1, 0);
#endif

	if (buf != MAP_FAILED)
	} else {
		/*
		 * Growing the heap failed.  The allocation above will
		 * already have called umem_reap().
		 */
		ASSERT((vmflags & VM_NOSLEEP) == VM_NOSLEEP);
		errno = old_errno;
		return (NULL);
	}
}

然后在umem_default_arena层会再次映射为rxwp权限的内存，等do_page_fault后再分配实际内存。

static void *
vmem_mmap_alloc(vmem_t *src, size_t size, int vmflags)

#endif

	errno = old_errno;
	return (ret);
}

最后业务释放了，umem_default_arena又会再次去映射该内存为PROT_NONE

static void
vmem_mmap_free(vmem_t *src, void *addr, size_t size)

正是因为如此反复振荡，会导致进程的内存分布呈现如下现象：

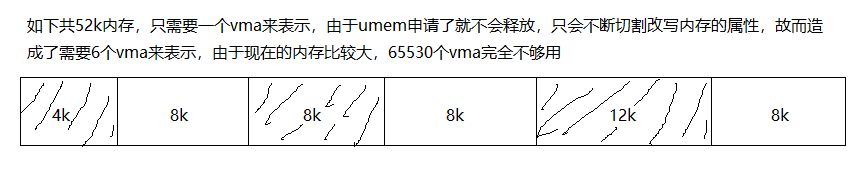

从maps文件可以看到其基本是交叉的，4k权限为rxwp后面跟着4k权限为—p的vma，这样导致消耗的vma越来越多，最终超过了进程的最大vma数量限制65530，超过之后再mmap内核会直接拦截，出现无法释放内存也无法申请内存。

在2001年的时候，当时内存还比较小，系统128M都属于较大的了（当时我还在玩泥巴），内核限制进程65530个vma，即便每个vma表示4k，那么65530也能表示255M内存，所以不会出现这种现象，而现在我们的系统内存动辄32G，64G的，vma碎片化的问题就会非常的明显了，故而会出现这个现象。

在调大quantum的大小为128k后，8G内存也只需要消耗1.1万个vma，不行可以再进行调大，可以根据系统规格来决定其大小，切割单位越大就会出现更严重的内存站岗问题，切割太小则会出现消耗vma太多的问题，故需要平衡，目前看128k已经完全能满足要求了，还能减少mmap系统调用的次数，提高性能。

• 法1

可以起一个线程，在umem空闲内存超过一定阈值后调用vmem_reap函数触发内存释放流程，我们在测试时在使用方法后申请释放8G内存能回收95%左右，还有5%释放不掉是因为umem的管理数据占用了，导致内存无法释放。

• 法2
  改造umem，在释放内存给magazine layer时，做个内存统计，如果free内存超过一定值就让内存释放给slab layer。

umem内存管理库虽然2001写的，但是其思想是非常优秀的，去阅读源码会发现里面有很多代码写的非常优秀的地方，非常值得学习。Jeff Bonwick在Sun工作了20多年，对内核有着深厚的理解，其也是slab的鼻祖，Linux内核的slab也是采用该思想，一直用了很多年。

看umem源码比看glibc库的感觉要艰难一些，可能是资料少，很多地方需要根据代码去揣摩作者的用意，经一番痛苦挣扎，终于对umem源码有一个较为清晰的理解，在分析源码过程中得到了很多快乐，学习了一些新的思想，尽管该库是20年前的库，但其思想是不会过时的。

对于该问题的修改我贴在github上，有兴趣可以看看，如下分支后续会提供内存统计功能，有问题可以邮件联系。
github：https://github.com/mrdotK/libumem/tree/umem-vma-useup

umem源码：
https://github.com/illumos/illumos-gate/tree/master/usr/src/lib/libumem

由于本人水平有限，无法保证对umem的理解都准确无误，所以读者发现其中有什么错误，请勿见怪，若方便，可以来信讨论，邮箱ldys2014@foxmail.com。
