第七章 第六节 MRI设备
1、磁共振成像设备由磁体系统、梯度系统、射频系统、图像处理和计算机系统及附属设备等构成。
2、根据主磁场的产生方式可分为永磁型、常导型和超导型MRI设备。
旧版教材还有混合型，特别提出注意，如果真题出现混合型别认为是错的就好。
3、根据主强度大小可分为低场（0.1～0.5T）、中场（0.6～1T）、高场（1.5～3.0T）及超高场（3T以上）MRI设备。
4、根据成像范围可分为局部（头、乳腺、关节等）型和全身型。
5、根据不同用途可分为专用（如心脏专用机、神经系统专用机、介入专用机等）型和通用型两种。
6、磁体系统的基本功能是为MRI设备提供满足特定要求的静磁场，其性能直接影响最终图像质量。
7、磁共振成像系统的主磁场B0又叫静磁场，是在磁体孔径内（通常≤70cm）的范围产生均匀分布的磁场，磁场强度越高，图像信噪比越高，成像质量越好，但人体对射频能量的吸收增加，同时增加主磁场强度使设备成本急剧增加。
8、磁场均匀性是指在特定容积限定内磁场的同一性，即穿过单位面积的磁力线是否相同。
9、磁场均匀性的表示方法通常有点对点法（P-P）、平方根法（RMS）及容积平方根法（Vrms）。
10、特定容积通常取一定直径、与磁体同心的球形空间（DSV），DSV常用10cm、20cm、30cm、40cm、45cm和50cm为半径的球体。
11、均匀性是以主磁场的百万分之几（ppm）为单位定量表示，在所取测量DSV大小相同的前提下，ppm值越小表明磁场均匀性越好，且DSV越大，磁场均匀性越低。
12、磁场均匀度是决定影像空间分辨率和信噪比的基本因素，它决定系统最小可用的梯度强度。
13、磁场稳定性是衡量磁场强度随时间漂移程度的指标，它与磁体类型和设计质量有关，受磁体附近铁磁性物质、环境温度、磁体电源稳定性、匀场电源漂移等因素的影响，稳定性下降，意味着单位时间内磁场的变化率增高，在一定程度上亦会影响图像质量。
14、磁场的稳定性可以分为时间稳定性和热稳定性两种。时间稳定性指磁场随时间而变化的程度，热稳定性指磁场随温度而变化的程度。磁体电源或匀场电源波动时，会使磁场的时间稳定性变差。
15、磁体的有效孔径指梯度线圈、匀场线圈、射频体线圈和内护板等均安装完毕后柱形空间的有效内径。孔径过小容易使被检者产生压抑感，孔径大些可使病人感到舒适，但在一定程度上影响磁场均匀性。
16、磁体的边缘场指延伸到磁体外部向各个方向散布的杂散磁场，边缘场延伸的空间范围与磁场强度和磁体结构有关。
17、边缘场是以磁体原点为中心向周围空间发散的，具有一定的对称性，常用等高斯线图来形象地表示边缘场的分布，由于不同场强磁体的边缘磁场强弱不同，对应的等高斯线也就不同，一般用5高斯（0.5mT）线作为标准，边缘场与其范围内的电子仪器相互干扰，因此要求边缘场越小越好，通常采用磁屏蔽的方法减小边缘场。
18、磁体重量，磁体长度、致冷剂（液氦）的挥发率和磁体低温容器（杜瓦）的容积等因素也是磁体的重要指标。
19、永磁型磁体的磁性材料主要有铝镍钴、铁氧体和稀土钴三种类型。
20、磁体一般由多块永磁材料堆积或拼接而成，磁铁块的排布既要满足构成一定成像空间的要求，又要使磁场均匀性尽可能高。永磁体的磁场强度一般不超过0.45T。
21、永磁型磁体的缺点是场强较低，使成像的信噪比较低，由于用于拼接磁体的每块材料的性能不可能完全一致，且受磁极平面加工精度及磁极本身的边缘效应（磁极轴线与边缘磁场的不均匀性）的影响，磁场的均匀性较差；永磁型磁体的热稳定性差，通常永磁性材料随温度的变化值大约为1100ppm/℃，永磁体的磁场稳定性是所有磁体中最差的，永磁体通过磁体的自恒温系统来测量磁体温度并及时对磁体加热，确保磁场强度及均匀性，使磁体性能更加稳定；此外，重达数十吨以上的磁体重量对安装地面的承重也提出了较高的要求。
22、永磁型磁体的优点是结构简单并以开放式为主（便于进行MR介入治疗）、设备造价低、运行成本低、边缘场小、对环境影响小且安装费用少等，对运动、金属伪影相对不敏感，磁敏感效应及化学位移伪影少。目前高场系统的软件功能向低场机移植，使其性能不断提高。
23、常导型磁体是用线圈中的恒定电流产生MRI设备中的静磁场，其磁场强度与线圈中的电流强度、线圈导线形状和磁介质性质有关。
24、常导型磁体实际上是某种类型的空芯电磁铁，其线圈通常用铜线绕成，由于铜有一定的电阻率，故又将这种磁体称为阻抗型磁体。
25、常导型磁体的功耗较大，同时产生大量的热量，必须配备磁体水冷装置。另外，线圈供电电源的波动将会直接影响磁场的稳定性，因而高质量的大功率恒流电源是常导型MRI设备整机系统的关键部件。
26、常导磁体的优点是其结构简单、造价低廉，磁场强度可达0.4T左右，维修相对简便，适用于一些较偏远电力供应充足的地区。其缺点是工作磁场偏低，磁场均匀性及稳定性较差，且励磁后要经过一段时间等待磁场稳定，需要专用电源及冷却系统，使其运行和维护费用增高，限制了常导磁体的推广应用，该类磁体目前在市场上逐渐消退，被永磁体替代。
27、超导磁体线圈的设计原理与常导磁体基本相同，但超导磁体的线圈是采用超导导线绕制而成，且工作在超导环境下，故称为超导磁体，这种磁体磁场强度高，磁场稳定性及均匀性较高，MRI设备中0.5T以上的磁体都采用超导磁体。
28、超导磁体主要由超导线圈，高真空超低温杜瓦容器及其附属部件构成。
29、超导线圈采用材料是铌钛合金，铌占44～50%，其临界温度为9.2K，临界场强为10T，临界电流密度为3×103A/mm2，机械强度高，做成多芯复合超导线埋在铜基内。超导线圈整个浸没在液氦（4.2K）中，铜基一方面起支撑作用，另一方面一旦发生失超，电流从铜基上流过，使电能迅速释放，保护超导线圈，并使磁场变化率减小到安全范围以内。为了固定超导线围绕组的线匝，防止其滑动，通常用低温特性良好的环氧树脂浇灌、固定、封装绕制好的超导线圈绕组，环氧树脂封装超导线圈绕组的强度要确保其能够抵抗并承受励磁过程中线圈整体受到的径向和轴向的挤压力，而不发生位移。
30、低温杜瓦容器是超真空、超低温环境下工作的环状容器，内部依次为液氦杜瓦、冷屏和真空容器等，其内外分别用高效能绝热材料包裹，为减少漏热，容器内部各部件间的连接和紧固均采用绝热性能高的玻璃钢和环氧树脂材料。
31、为了减少液氦的蒸发，配备了磁体的冷却系统，它由冷头、气管、氦压缩机及水冷机等构成，冷头正常工作时，液氦挥发率几乎为零，如果冷却系统工作异常，液氦挥发率会成倍增长。低温杜瓦容器上有液氦的加注口和排放孔，以及供线圈励磁退磁、液面显示和失超开关用的引线。
32、超导磁体工作温度为4.2K（－269℃），即一个大气压下液氦的温度。
33、磁体超导环境的建立需要经历下述三个步骤：①抽真空：超导型磁体真空绝热层是超导磁体的重要保冷屏障，磁体安装完毕后，用高精度、高效能的真空泵（通常用等离子真空泵）进行抽真空，超导磁体内的真空度要求达到10-7～10-6mbar，才能保证超导磁体的真空绝热性能。②磁体预冷：用制冷剂将液氦容器内的温度降至工作温度的过程，通常磁体预冷过程分为两步，首先将温度略高的液氮导入磁体内部，使液氮能在磁体内存留，此时磁体内温度达到了77K（－196℃），再用有一定压力的高纯度氦气将磁体内的液氮顶出；其次再将液氦输入磁体内，直到液氦能在磁体内存留，此时磁体内部温度达到4.2K（－269℃）。③灌满液氦：磁体预冷到4.2K后，还要在液氦容器中灌满液氦，一般可灌到容量的95%～98%。
34、励磁又叫充磁，是指超导磁体系统在磁体励磁电源的控制下逐渐给超导线圈施加电流，建立预定静磁场的过程。励磁成功后，超导磁体就将在不消耗能量的情况下，提供强大的、高度稳定的均匀磁场。
35、励磁控制系统由电流引线、励磁电流控制电路、励磁电流检测器、紧急失超开关和超导开关及高精度的励磁专用电源等单元组成。
36、励磁电流的导入一般应遵循从小到大，分段控制的规律，因而磁场也是逐步建立的。
37、超导体因某种原因突然失去超导性而进入正常态的过程称为失超。
38、失超是电磁能量转换为热能的过程。
39、引起失超的因素很多：如磁体结构、超导材料性能不稳定、磁体超低温环境被破坏以及人为因素等。
拓展阅读：
【转载】令人为之色变的“超导磁共振失超”，到底多可怕！？
40、失超将电磁能量转换为热能，引起液氦气化，喷射而出。为避免失超，通过传感器、探测器实时监控磁体的状态，建立励磁时的失超保护电路，超导建立并运行后的失超保护措施，设置失超管、氧监测器和应急排风机、紧急失超开关。
41、匀场：受磁体设计和制造工艺限制，任何磁体出厂后都不可能使整个成像范围内的磁场完全一致，此外，磁体周围环境也对磁场有一定影响，如磁场的屏蔽物、磁体附近固定或可移动的铁磁性物体等。磁体安装完毕后还要在现场对磁场进行调整，把消除磁场非均匀性的过程称为匀场。
42、匀场是通过机械或电气调节建立与磁场的非均匀分量相反的磁场。常用的匀场方法有无源匀场和有源匀场两种。
43、无源匀场是指在磁体孔洞内壁上贴补专用的小铁片（也称为匀场片），以提高磁场均匀性的方法，又称为被动匀场。由于匀场过程中不使用有源元件，故称之为无源匀场。
44、无源匀场时金属片的几何尺寸以及贴补位置根据磁场测量的结果确定。匀场所用的小铁片一般用磁化率很高的软磁材料压制而成，其几何形状及尺寸各不同厂家甚至不同磁体型号均有所不同。无源匀场可校正高次谐波磁的不均匀，材料价格便宜，不用昂贵的高精度电源。
45、有源匀场是通过适当调整匀场线圈阵列中各线圈的电流强度，用局部磁场的变化来调节主磁场以提高整体均匀性的过程，又称为主动匀场。匀场线圈由若干个大小不等的小线圈组成，这些小线圈分布在圆柱形匀场线圈骨架的表面，构成线圈阵列。
46、主动匀场是对磁场均匀性进行精细调节的方法，可以减少谐波磁场。在MRI系统中匀场线圈的电流均由高精度、高稳定度的专用电源提供。
47、大多数MRI设备的匀场都是无源匀场和有源匀场并用，无源匀场是有源匀场的基础，有源匀场可在系统软件控制下进行。
48、梯度系统是为MRI设备提供快速切换的梯度场，对MR信号进行空间编码，实现成像体素的空间定位和层面的选择。
49、在梯度回波和其他一些快速成像序列中，梯度场对激发后自旋质子进行聚相、扰相等特殊作用，在成像系统没有独立匀场线圈的磁体系统，梯度线圈还用于对磁场的非均匀性校正。
50、梯度场强度是指梯度变化时可以达到的最大梯度场强，用单位长度内梯度磁场强度的最大差表示，单位为mT/m。
51、在梯度线圈一定时，梯度场的强度由梯度电流所决定，而梯度电流又受梯度放大器功率的限制。
52、梯度场强度越高，可得到的扫描层面越薄，图像的空间分辨率就越高。
53、梯度切换率和梯度爬升时间从不同角度反映了梯度场达到某一预定值的速度。
54、梯度爬升时间指梯度由零上升到预设梯度强度所需的时间，单位ms。
55、梯度切换率是单位时间内梯度磁场的变化率，定义为梯度场强度除以爬升时间，单位为mT/m/ms或T/m/s。
56、梯度切换率越高，梯度的开启时间越短，梯度磁场强度爬升越快，扫描速度越快，从而实现快速或超快速成像。
57、梯度线性是衡量梯度场平稳性的指标，线性越好，表明梯度场越精确，图像质量越好，距离磁场中心越远，线性度越差，梯度线性不佳，图像的边缘可能产生变形。
58、梯度有效容积又叫均匀容积，是指梯度线圈所包容的能够满足一定线性要求的空间区域。这一区域一般位于磁体中心，并与主磁场的有效容积同心。
59、梯度工作周期：在一个成像周期（TR）内梯度场工作时间所占的百分比。
60、梯度工作周期与成像层数有关，在多层面成像中，成像层面越多则梯度磁场的工作周期百分数越高。
61、梯度系统由梯度线圈、梯度控制器（GCU）、数模转换器（DAC）、梯度功率放大器（GPA）和梯度冷却系统等部分组成。

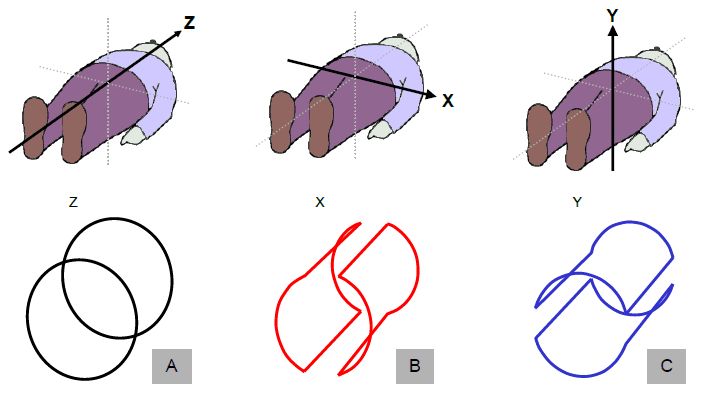

62、MRI设备需要三个互相正交（X、Y、Z方向）的梯度磁场进行空间编码，这三个梯度场分别由X、Y、Z三个方向的梯度线圈提供，产生Z向梯度场的线圈是一对（几对）半径相同的环形线圈，每对线圈中对应的两个线圈中通以大小相同方向相反的电流，可产生均匀的线性梯度场，X向和Y向梯度线圈分别用成对的鞍形线圈，对称线圈中流过大小相同方向相反的电流，增加线圈对数可提高梯度磁场线性度。
63、梯度控制器按系统主控单元的指令，发出全数字化的控制信号，该控制信号包含有梯度电流大小的代码，由数模转换器接收后，立即转换成相应的模拟电压控制信号，产生梯度放大器输出的梯度电流。
64、梯度场是由X、Y、Z方向梯度线圈中流动的电流（即梯度电流）产生，梯度电流是由梯度放大器产生并输出。梯度放大器是整个梯度系统的功率输出级。它必须具有功率大、开关时间短、输出电流精确、可重复性好、可持续工作时间长、散热系统优良可靠等特点。
65、梯度放大器是工作在开关状态的电流放大器，为了使三个梯度线圈的工作互不影响，安装三个相同的电流驱动放大器，在各自梯度控制单元控制下，分别输出系统所需的梯度电流。
66、梯度场快速变化所产生的力使梯度线圈发生机械振动，其声音在扫描过程中清晰可闻。
67、梯度系统是大功率系统，梯度线圈的电流往往超出100A，电流将在线圈中产生大量的焦耳热，梯度线圈封装固定在绝缘材料中，没有依赖环境自然散热和风冷散热的客观条件。常用的冷却方式是水冷，将梯度线圈经绝缘处理后浸于封闭的蒸馏水中散热，水再由冷水交换机将热量带出。
68、变化的磁场在其周围的导体内会产生感应电流，这种电流的流线在导体内自行闭合，称涡电流，简称涡流。
69、涡流的强度与磁场的变化率成正比，其影响程度与这些导体部件的几何配置和它们与梯度线圈的距离有关。
70、涡流可引起MR影像伪影，并能引起MR频谱基线伪影和频谱失真。
71、由于梯度电流的快速切换，使涡流急剧增大，大大影响梯度场的变化，使梯度波形严重畸变。为了克服涡流造成的负面影响，在梯度电流输出单元中加入RC涡流补偿电路，预先对梯度电流进行补偿；还可以在梯度线圈与磁体之间增加一个用于屏蔽梯度磁场的辅助梯度线圈，从而避免了涡流的形成；另外可以使用特殊的磁体结构，用高电阻材料来制造磁体，以阻断涡流通路，从而使涡流减小。
72、射频系统是MRI系统中实施射频激励并接收和处理MR信号的功能单元。射频系统分为发射单元和接收单元两部分。
73、射频线圈既是原子核发生磁共振的激励源，又是磁共振信号的探测器。
74、射频线圈中用于建立射频场的线圈称为发射线圈，用于检测MR信号的线圈称为接收线圈。
75、MR信号的接收和射频激励不能采用电耦合的线状天线，而必须采用磁耦合的环状天线，即射频线圈。
76、射频线圈的种类很多，按功能分类，可分为发射/接收两用线圈及接收线圈；按线圈作用范围分类，可将其分为全容积线圈、部分容积线圈、表面线圈、体腔内线圈、相控阵线圈等，其中相控阵线圈是由两个以上的线圈单元组成的线圈阵列，这些线圈可彼此连接，组成一个大的成像区间，使有效空间增大，每个线圈单元可独立应用；按极化方式分类，可分为线（性）极化和圆（形）极化两种线圈，其中圆形极化线圈也可称为正交线圈，两个绕组工作时接收同一磁共振信号，但得到的噪声却是互不相干，如果对输出信号进行适当组合，就可使线圈的信噪比提高，磁体内置的发射/接收体线圈就是正交线圈；按主磁场方向分类，可分为用于横向静磁场的磁体中螺线管线圈，以及用于纵向静磁场的磁体中的鞍形线圈；按绕组形式分类，可分为亥姆霍兹线圈，螺线管线圈、四线结构线圈（鞍形线圈、交叉椭圆线圈等）、STR（管状谐振器）线圈和鸟笼式线圈等多种形式。
77、射频发射单元的功能就是在射频控制器的作用下，提供扫描序列所需的各种射频脉冲，在射频发射电路中是通过连续调整B1的幅度来改变RF脉冲翻转角度。
78、射频发射单元主要由射频发射控制器、射频脉冲序列发生器、射频脉冲生成器、射频振荡器（射频脉冲源）、射频合成器、滤波放大器、波形调制器、射频功率放大器、发射终端匹配电路及射频发射线圈等功能组件构成。
注意射频发射单元和射频接收单元构成的区别，考试会把这两个混在一起考察。
79、在射频控制器的统一指挥下，振荡器产生的电磁波首先被送入频率合成器，RF波的频率在此得以校正，使之完全符合序列的需要；然后，标准频率的RF波进入发射调制器，调制器的作用是产生需要的波形；RF脉冲要经过多级放大，使其幅度逐步得以提高。
80、射频脉冲发射单元的最后一级为功率放大器，它输出一定发射功率的RF脉冲信号，这一RF信号要通过一个阻抗匹配网络进入射频线圈，阻抗匹配网络的作用是缓冲器和开关。
81、由于有些线圈（如体线圈和头线圈）既是发射线圈又是接收线圈，必须通过阻抗匹配网络进行转换，射频发射时，它建立的信号通路阻抗非常小，使线圈成为发射线圈；射频接收阶段，它建立的信号通路阻抗非常大，线圈成为接收线圈。
82、射频接收单元的功能是接收人体产生的磁共振信号，并经放大、混频、滤波、检波、A/D转换等一系列处理后送至数据采集单元。它由接收线圈、前置放大器、混频器、相敏检波器、低通滤波器及A/D转换器等组成。
83、接收线圈中感应出的MR信号只有微伏（μV）数量级，首先将该信号送入前置放大器放大，再使信号混频后产生一个中频信号，该信号经中频放大器进一步放大后送往相敏检波器，相敏检波器将从该中频信号中检测出低频MRI信号，由低频放大器将检波后的MR信号再进行放大，检波输出的信号中除了所需的MR信号外，还有一些高频的干扰和噪声，必须加低通滤波器滤除，信号经两个低通滤波器，滤除其中混杂的交流成分后送A/D转换器将磁共振信号由模拟信号转换成数字信号传输给数据处理系统。
84、从射频系统A/D转换器输出的MR信号数据不能直接用来进行图像重建，需要进行一些简单的处理，这些处理包括传送驱动，数据字的拼接和重建前的预处理等。未经处理的MR数据（ADC数据）经过拼接，成为带有控制信息的数据（测量数据），再经过预处理后得到MR原始数据，原始数据经重建后便得图像。
85、图像重建实际上是对数据进行高速数学运算，由于其数据量及运算量都很大，目前图像处理器均采用图像阵列处理器进行图像重建。
86、图像阵列处理器一般由数据接收单元、高速缓冲存储器、数据预处理单元、算数和逻辑运算部件、控制部件、直接存储器存储通道及傅里叶变换器等组成。
87、图像重建的运算主要是快速傅里叶变换（FFT），目前在高速图像处理器中，每秒钟可重建几百甚至几千幅图像。
88、MRI系统通常采用的显示器为医学专用高分辨（2M以上）LED或LCD显示器。
89、系统软件包括操作系统，数据库管理系统和常用例行服务程序三个模块。
90、应用软件包括磁共振成像、影像后处理及各功能软件包。
91、MRI设备的安装需要考虑磁场对环境的影响及环境对MR设备的影响，为了保障MRI设备正常工作，必须装备磁屏蔽、射频屏蔽、冷水机组及空调等外围设备。
92、磁场对环境的影响：
MRI磁体产生的边缘磁场达到一定程度时，就可能干扰周围环境中磁敏感性强的设备，使其不能正常工作。边缘场对机械型的仪器和仪表（如钟表、照相机等）、磁记录装置（如磁卡、摄像机及计算机磁盘驱动器等）、体内植入物（如心脏起搏器，离子泵等）及有电真空器件和光电偶合器件的设备（如显示器、示波器、心脏监护仪、DSA和CT等）均有一定的影响，在安装使用这些医疗设备时应该考虑所能允许的最大磁场强度以及距磁体中心的最小距离，这种影响通常在5高斯线内区域非常明显，而在5高斯线以外区域逐渐减弱，MRI设备的5高斯线处应设立醒目的警告标志。
93、MRI设备主磁场的均匀性是MR图像质量的重要保证。
94、磁体周围环境的变化会影响磁场均匀性和稳定性，磁场干扰（源）可分为静干扰和动干扰两大类。
95、建筑物中的钢梁、钢筋等铁磁性加固物或建筑材料就属于静干扰，为了减少静止干扰，在MRI系统的场所设计阶段，就要尽量对建筑物所有墙壁、地面、墙柱及磁体基座等结构中钢材的用量加以限制。
96、移动或者变化的磁场干扰源称为动干扰，动干扰有移动的铁磁性物体（如轮椅、小汽车）及可产生交变磁场的装置（如变压器等），它们对磁场的影响程度取决于各自的重量、距磁体的远近以及交变磁场的强弱。
97、磁屏蔽是用高饱和度的铁磁性材料或通电线圈来包容特定容积内的磁力线，不仅防止外部铁磁性物质对磁体内部磁场均匀性的影响，同时可以大大削减磁屏蔽外部边缘磁场的分布。
98、磁屏蔽分为有源屏蔽和无源屏蔽。
99、有源屏蔽是指由一个线圈或多个线圈组成的磁屏蔽，这些线圈置于主磁场线圈之外，在屏蔽线圈中通以与主磁体线圈反向的电流，产生反向磁场来抵消主磁场的边缘磁场，从而达到屏蔽的目的。如果线圈排列合理或电流控制准确，屏蔽线圈所产生的磁场就有可大大削弱边缘磁场。
100、无源屏蔽是使用铁磁性屏蔽体包容主磁场达到磁屏蔽的目的。
101、无源屏蔽有两种，一种在磁体间的四周墙壁、地基和天花板等六面体中镶入4～8mm厚的硅钢板，构成磁屏蔽体，如果边缘磁场的分布仅在某个方向超出了规定的限度，则只在对应方向的墙壁中安装硅钢板，形成边缘磁场的定向屏蔽，另一种是在磁体周围安装铁磁材料屏蔽体。
102、射频屏蔽是利用屏蔽体对电磁波的吸收和反射作用，隔断外界与MRI设备之间的电磁场耦合途径，以阻挡或减弱电磁波的相互干扰。通常多采用导电良好的金属材料作屏蔽体，如铀皮、铜皮等，并镶嵌于磁体室的四壁、天花板及地板内，以构成一个完整的、密封的法拉第屏蔽体，观察窗的玻璃间改用铜丝网屏蔽体，地板内的RF屏蔽还需进行防潮、防腐和绝缘处理。
103、所有连接进磁体间的管线如照明电线、RF信号及各种控制电线等必须通过安装在射频屏蔽上的各种滤波器才能进入，所有进出磁体室的送风管、回风口、氧气管及失超管等必须通过相应的波导管穿过RF屏蔽体。
104、整个屏蔽体须通过MR系统接地，严禁单独接地，接地电阻小于2Ω，屏蔽体对地绝缘要求大于1000Ω。
105、射频屏蔽总的要求是各墙面、开口处对15～100MHz（1.5T设备）及15～150MHz范围内平面波衰减大于100dB。
106、MRI设备的冷水机组是为了确保MRI设备冷头及梯度系统的正常运转所配置的。
107、MRI设备的冷头是通过氦压缩机致冷，氦压缩机采用水冷却方式，它的散热器被冷水管包绕，产生的热量最终由水冷机组提供的循环冷水冷却；梯度系统中梯度放大器及梯度线圈中产生大量的热量，这些热量也是通过水冷机组的冷水冷却。
108、MRI设备所配置的水冷机组通常为双机组，其功率根据不同机型MRI设备氦压缩机及梯度系统的产热量而定。
109、MRI设备对环境的要求一般为室温21℃±3℃、相对湿度40%～65%。
110、根据不同MRI设备产热量配置相应功率的空调，空调系统应安装空气过滤器，使80%以上、大小为5～10μm的尘粒得以滤除，以保持一定的空气洁净度。
