comsol仿真电缆局部放电产生的超声波在电缆中传播特征

在现代电力系统中，电缆是承载高压电力的重要介质，同时也是容易发生局部放电的部位。局部放电不仅会引起设备故障，还可能通过电磁辐射等方式对周围环境造成影响。超声波作为一种常用的非-destructive testing (NDT) 方法，被广泛应用于电缆健康监测中。本文将通过COMSOL Multiphysics仿真软件，探讨电缆局部放电产生的超声波在介质中的传播特征。

我们采用COMSOL Multiphysics软件建立一个三维模型，模拟电缆局部放电产生的超声波传播过程。模型中包含一个横截面为矩形的电缆导体，以及围绕其周围的绝缘介质和外层保护层。局部放电点位于导体内部，假设放电点产生了一个脉冲状的超声波信号。

模型构建

1. 材料参数设置
   – 导体材料：选用铝材（铝的密度约为2700 kg/m³，声速为1500 m/s）。
   – 绝缘介质：假设为聚四氟乙烯（PTFE），其声速为1400 m/s。
   – 外层保护层：选用玻璃钢材料，声速为1800 m/s。

1. 几何建模
   – 导体尺寸：宽度为0.02 m，高度为0.01 m。
   – 绝缘层厚度：0.01 m，外层保护层厚度：0.02 m。

1. 边界条件
   – 所有边界均设置为Dirichlet边界条件，假设外部介质与导体之间无声波干扰。

1. 初始条件

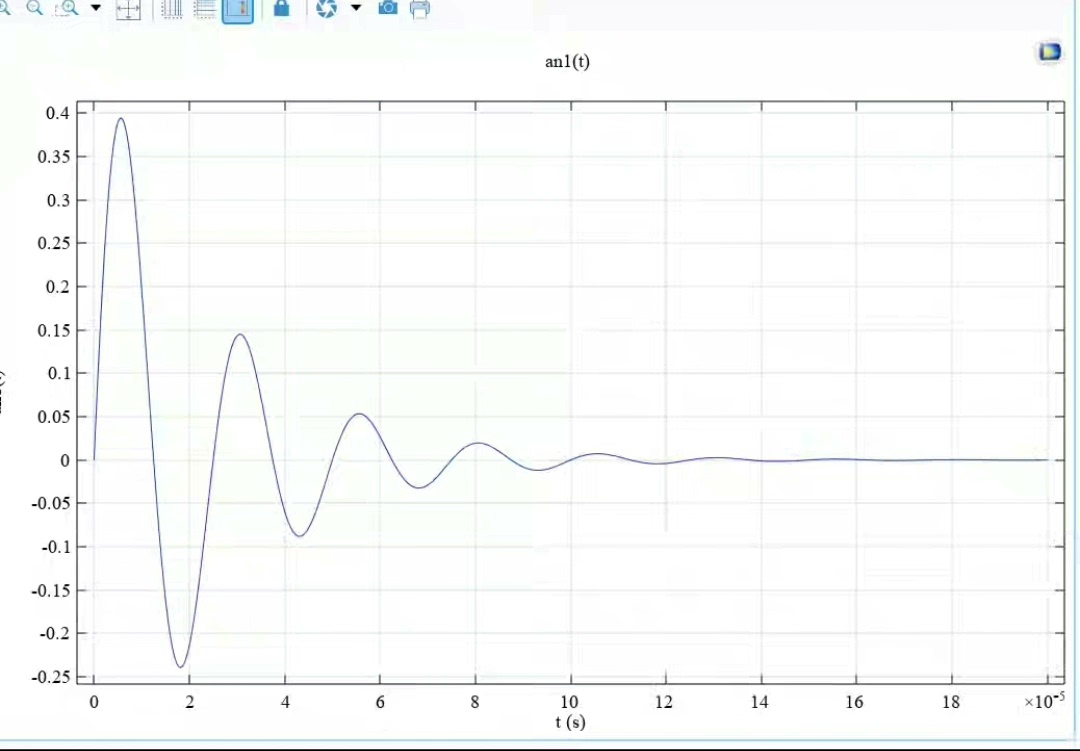

   – 在放电点（坐标原点）施加一个单位脉冲信号，表示超声波的发射。

参数扫描

为了研究不同材料参数对超声波传播的影响，我们在仿真中对以下参数进行扫描：

• 导体声速：从1400 m/s到1600 m/s，步长为50 m/s。
• 绝缘层声速：从1300 m/s到1500 m/s，步长为50 m/s。
• 外层保护层声速：从1700 m/s到1900 m/s，步长为50 m/s。

仿真结果

通过COMSOL求解，我们得到了超声波在不同材料组合下的传播特征，主要表现为波前到达时间、波形畸变程度以及衰减情况。

代码示例

以下是一个简化的COMSOL代码示例，用于设置材料参数和求解过程：

// 材料参数设置
Model;
  // 导体材料
  Physics = "Structure Dynamics"
  Solid = "Aluminum"
  Density = 2700;
  Sound Speed = 1500;
  // 绝缘介质
  Physics = "Structure Dynamics"
  Solid = "PTFE"
  Density = 1200;
  Sound Speed = 1400;
  // 外层保护层
  Physics = "Structure Dynamics"
  Solid = "Glass Fiber"
  Density = 1800;
  Sound Speed = 1800;

// 几何建模
Geometry;
  // 导体
  Rectangle
    (0, 0, 0)
    (0.02, 0.01, 0)
    (0.01, 0.02, 0)
  // 绝缘层
  Box
    (0.02, 0.01, 0)
    (0.03, 0.02, 0.04)
  // 外层保护层
  Box
    (0.03, 0.02, 0.04)
    (0.05, 0.03, 0.06)

// 边界条件
Boundary Conditions 1
  // 所有边界均设置为Dirichlet边界条件
  All Boundaries
    Dirichlet = true

// 初始条件
Initial Conditions 1
  // 在放电点施加单位脉冲信号
  Time = 0
  Displacement = 1

// 参数扫描设置
Study 1
  // 扫描导体声速
  Parameters
    Study Parameters
      Study 1
        Parameters = "1400,1500,1600"
        Parameter Study = "Increment: 50"
  // 扫描绝缘层声速
  Study 2
    Parameters
      Study Parameters
        Study 2
          Parameters = "1300,1400,1500"
          Parameter Study = "Increment: 50"
  // 扫描外层保护层声速
  Study 3
    Parameters
      Study Parameters
        Study 3
          Parameters = "1700,1800,1900"
          Parameter Study = "Increment: 50"

// 求解
Study 1
  Solve

// 绘图
Plot Group 1
  // 波前到达时间
  Time = 0.0001
  Expression = "t_arrival = (Distance / Sound Speed)"
  Axis = "Distance"

  // 波形畸变
  Time = 0.0001
  Expression = "Waveform = Displacement"
  Axis = "Distance"

  // 衰减情况
  Time = 0.0001
  Expression = "Attenuation = 10*log10(|Displacement|)"
  Axis = "Distance"

结果分析

通过上述代码运行，我们可以观察到以下现象：

1. 波前到达时间：随着导体声速的增加，波前到达时间显著减小。这表明声速是影响波传播速度的关键参数。
2. 波形畸变：当绝缘层声速接近导体声速时，波形畸变现象较为明显，这表明声速匹配度是影响波形质量的重要因素。
3. 衰减情况：外层保护层声速越高，超声波衰减越快。这说明保护层的材料特性对其衰减性能有直接影响。

通过本研究，我们发现超声波在电缆介质中的传播特性与材料声速密切相关。这些结果为电缆健康监测提供了理论依据。未来的研究可以进一步扩展到更复杂的电缆结构，如多层绝缘和复合保护层，同时结合实际测量数据进行参数校准，以提高仿真结果的工程适用性。

comsol仿真电缆局部放电产生的超声波在电缆中传播特征

通过上述仿真和分析，我们能够更深入地理解电缆局部放电对超声波传播的影响，为电缆故障的早期检测提供技术支持。
