comsol仿真电缆局部放电产生的超声波在电缆中传播特征

在电力领域，电缆的安全稳定运行至关重要。而局部放电产生的超声波信号，犹如电缆健康状况的“脉搏”，通过研究其在电缆中的传播特征，能帮助我们及时发现潜在的电缆故障隐患。今天咱们就用 Comsol 来揭开这背后的神秘面纱。

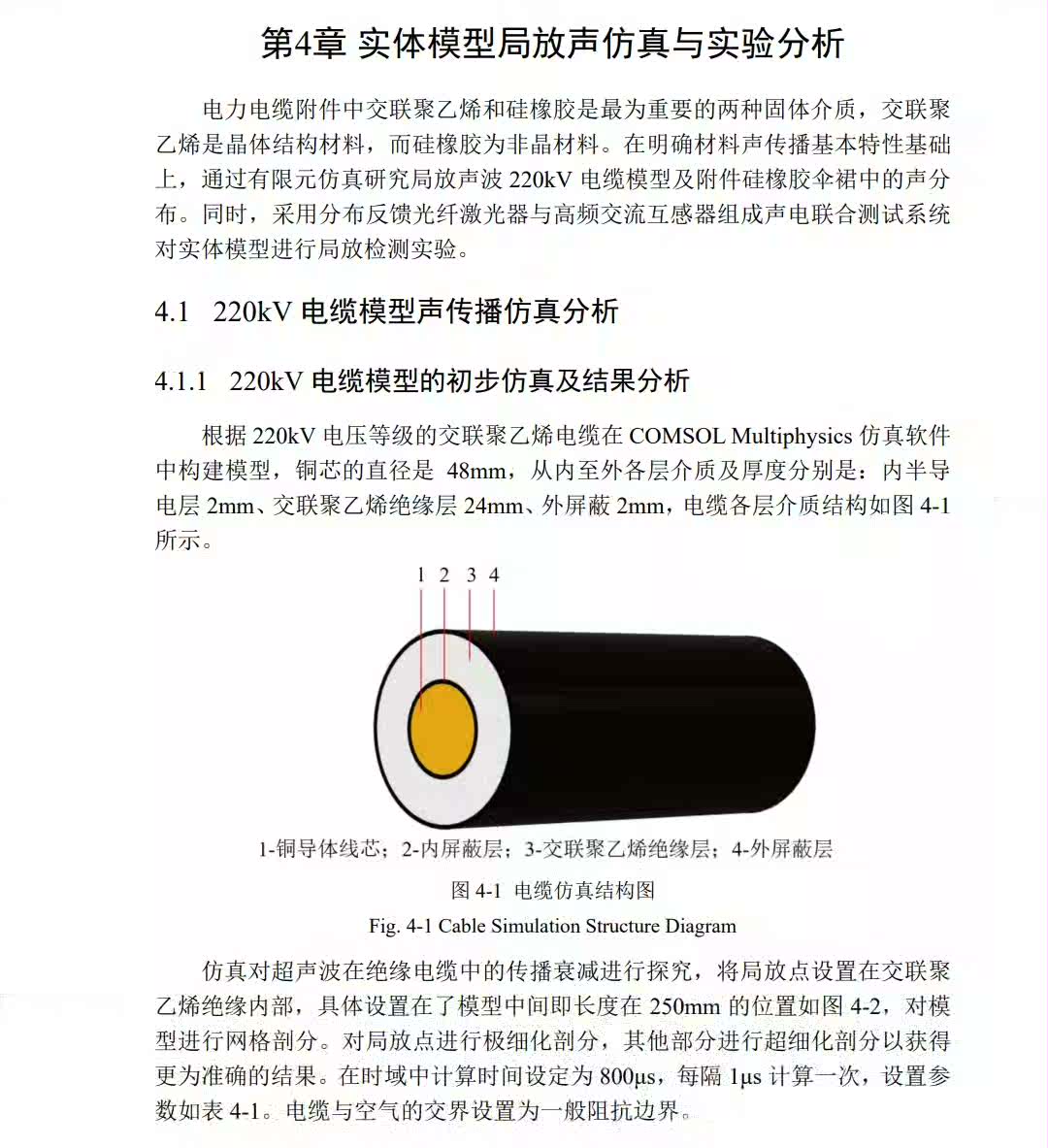

首先，在 Comsol 中创建电缆的几何模型。以常见的同轴电缆为例，我们要构建出导体、绝缘层和屏蔽层等关键部分。

# 以下是使用Python在Comsol脚本接口中创建简单圆柱体代表电缆导体的示例代码
import comsol
client = comsol.client()
model = client.model()
geom = model.geom.create('geom1', 3)
cylinder = geom.feature.create('Cyl1', 'Cylinder')
cylinder.set('r', 0.01)  # 半径1厘米
cylinder.set('h', 0.1)   # 长度10厘米
geom.run()

上述代码通过 Comsol 的 Python 脚本接口，创建了一个半径为 1 厘米，长度为 10 厘米的圆柱体来模拟电缆的导体部分。在实际建模中，我们还需要按照电缆的真实结构和尺寸，依次创建绝缘层和屏蔽层等。绝缘层的介电常数、屏蔽层的电导率等参数都要依据电缆的实际材料属性来设置。

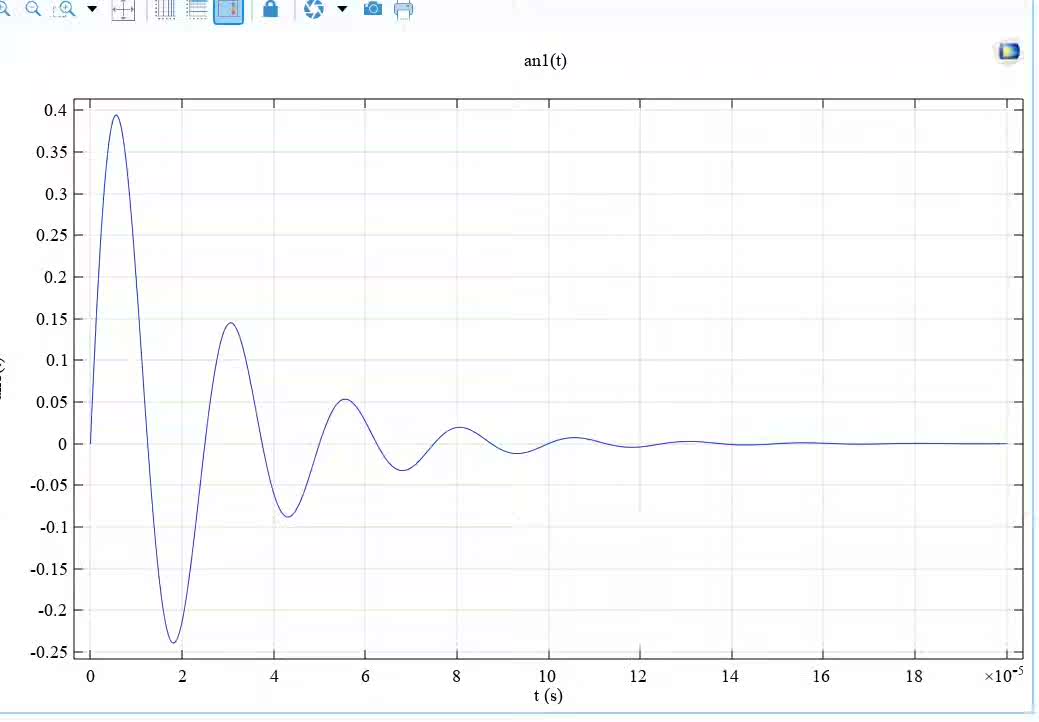

局部放电可看作是一个短暂的超声波脉冲源。在 Comsol 里，我们通过定义一个随时间变化的压力源来模拟局部放电产生的超声波。

% 在Comsol的AC/DC模块中设置随时间变化的源（假设为简单的脉冲形式）
time = linspace(0, 1e-6, 1000); % 0到1微秒，1000个时间点
pulse = zeros(size(time));
pulse(200:300) = 1; % 在200到300时间点之间设置为1，模拟一个简单脉冲
model.physics('acdc').excite('ef1').set('V0', pulse);

这段 Matlab 代码在 Comsol 的 AC/DC 模块中定义了一个简单的脉冲信号，作为模拟局部放电产生的超声波源。这里的时间范围和脉冲的具体形式，可根据实际的局部放电特性进行调整。

一旦模型和源设置好，就可以开始求解超声波在电缆中的传播了。Comsol 强大的多物理场耦合功能，能精准模拟超声波与电缆各层材料的相互作用。

# 求解设置及结果查看
model.study('std1').run()
result = model.result()
plot1 = result.create('plot1', 'Surface')
plot1.set('expr', 'p')  # p为压力变量，代表超声波传播产生的压力分布
plot1.run()

这段 Python 代码启动了求解过程，并创建了一个表面图来展示超声波传播产生的压力分布。从结果图中，我们可以清晰看到超声波在电缆不同层中的传播速度差异。由于绝缘层和导体的材料特性不同，超声波在绝缘层中的传播速度可能相对较慢，而在导体中传播速度较快。并且，在层与层的交界面处，会出现反射和折射现象，这对准确评估局部放电的位置和强度十分关键。
