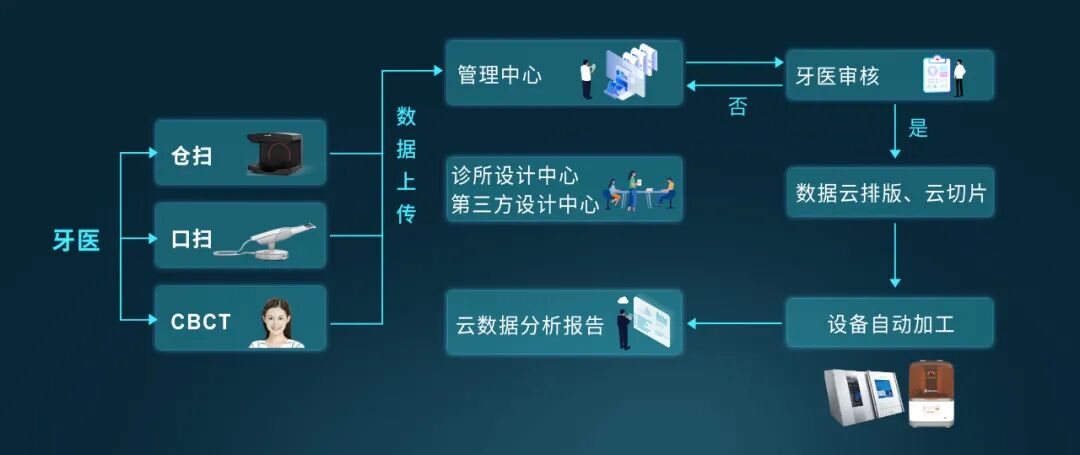

3DTALK（声腾）品牌是中国最早致力于齿科数字化应用的国产3D打印品牌，也是最早将LCD技术应用到齿科3D打印的生产商，目前已经服务齿科专业用户2000余家。3DTALK品牌近年来一直致力于口腔数字化医疗的发展，力求将齿科诊疗流程中的不确定、低效率因素降到最低。对口腔医疗提出针对性的椅旁即刻诊疗3D打印齿科应用方案，覆盖种植、正畸、固定修复、活动修复等多重领域的齿科应用，助力口腔诊所、齿科医院等的3D打印数字化进程。

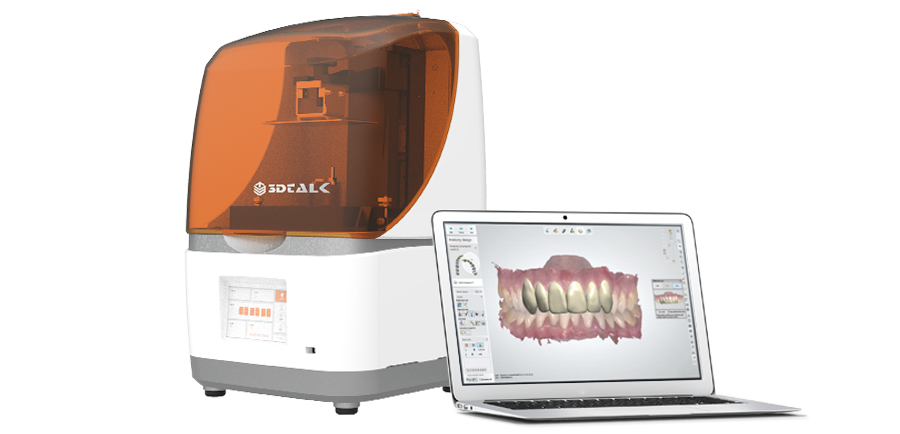

3DTALK Cubejet

Cubejet是3DTALK品牌针对椅旁工作室及口腔诊所专门研发的一款齿科LCD 3D打印设备，由常年从事齿科设备研发的开发团队全新打造，一经推出，即凭借高精度、高速度、一流的稳定性、超丰富的材料应用，大受行业内人士的广泛青睐。

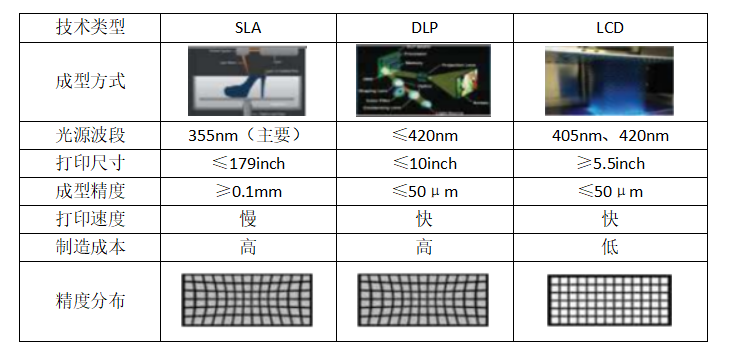

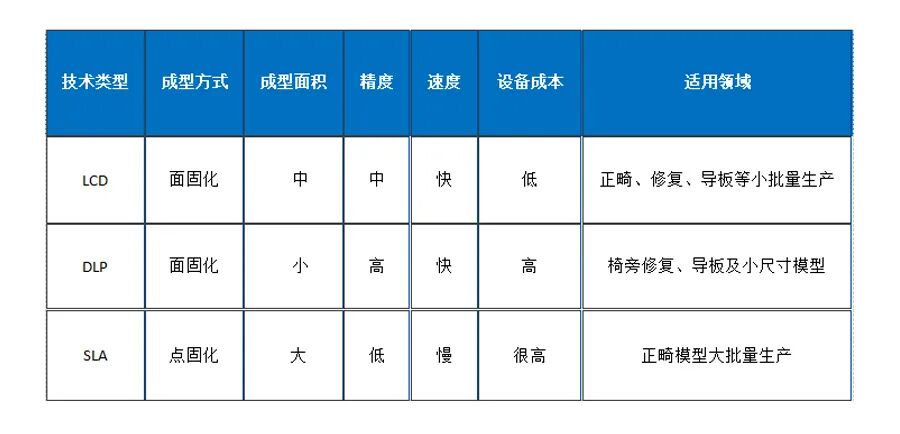

齿科市场主流3D打印技术对比

视频：SLA、DLP、LCD设备的工作原理

SLA技术

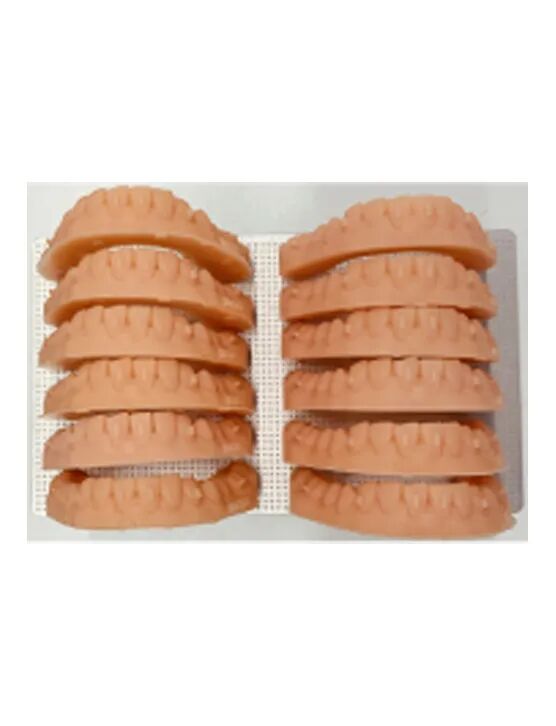

SLA技术SLA打印技术历史最为悠久，使用单束或者多束激光来固化光敏树脂材料，此技术由美国的Charles Hull在1983年发明，并在此后成立了3D Systems公司，逐渐成为今天的全球3D打印行业龙头。SLA技术是点曝光，激光器发出的激光斑直径在0.15 mm~0.2 mm，打印牙模模型成型精度较低，打印速度比面曝光技术设备慢，但其打印幅面扩展性高，目前在齿科应用市场里大多数用来批量打印正畸牙模。

视频：SLA技术解析

DLP技术

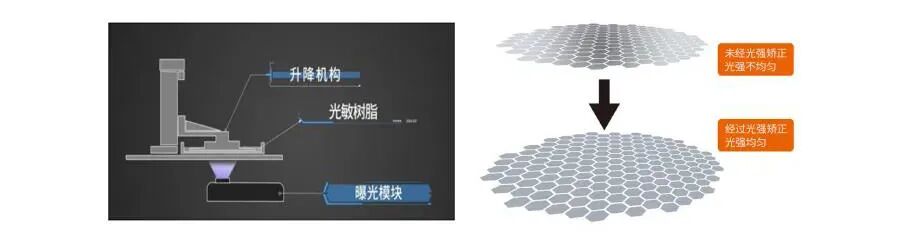

DLP技术DLP投影光固化3D打印技术，属于面投影成型，是把三维数据的切片文件数据由光机投影出来照射到光敏树脂材料上，层层投影固化成型，打印速度比SLA单束激光来回扫描的要快。它基于美国德州仪器(TI)公司开发的数字微镜元件——DMD来完成可视数字信息显示的技术。由于速度快、精度高等特点，DLP光固化3D打印技术在2014年左右就开始迅猛发展。但是几乎所有的DLP技术都需要用到TI公司的元器件，所以打印尺寸偏小，价格偏高。

优点：专门定制的光学部件光强均匀体积占用小，精度高。

缺点：DLP技术采用进口德州仪器的元器件，分辨率方面也是有技术瓶颈的，所以成型尺寸都比较小，成本高，普通分辨率的UV光机，如果要达到分辨率精度0.05 mm，成型尺寸只有60 mm宽，如果是能投影到90 mm宽的高分辨率光机要几万一个，设备售价大概在大几万元，所以制造成本非常贵，同时材料一般适配原厂材料，另外由于设备的中心光强高，边缘光强弱，所以模型打印也需要做特定的光强矫正处理。

DLP

LCD技术

LCD技术LCD面板光固化3D打印技术，也是属于面投影，通过LCD屏幕来显示出每层模型切面的二维图形，由LED灯板发出紫外光穿透图形从而固化透射图层面的树脂，实现逐层固化。

优点：随着LCD技术的兴起，大批的企业不断地增加技术投入开发LCD设备配套的屏幕与光源等硬件设备，LCD技术愈加的成熟，技术拓展性强，凭借大于DLP设备的打印幅面，同等于DLP技术的打印速度及高相似性的打印精度，高适配性打印耗材，较低的设备制造成本迅速抢占了齿科3D打印市场。

缺点：LCD技术对于光源的整体利用率低于DLP技术，核心部件LCD屏幕的寿命损耗大，整体光源需要做匀光、准直处理，所以期待有更加具有突破性的技术开发，让LCD技术发挥更大的优势。

LCD

3DTALK Cubejet 产品定位

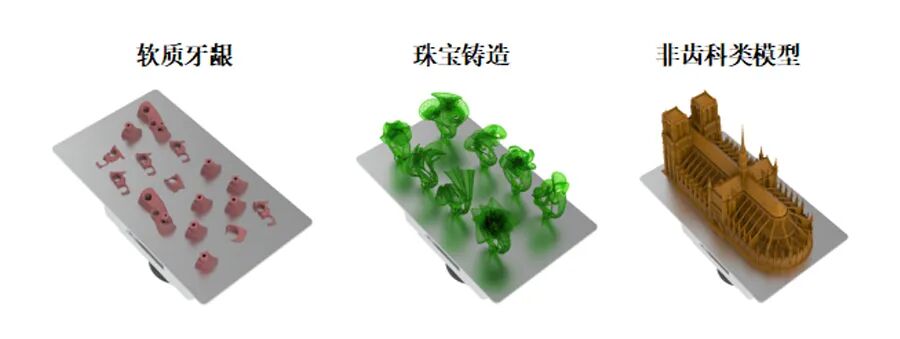

椅旁工作室、口腔诊所、珠宝、手办、教育、创客等

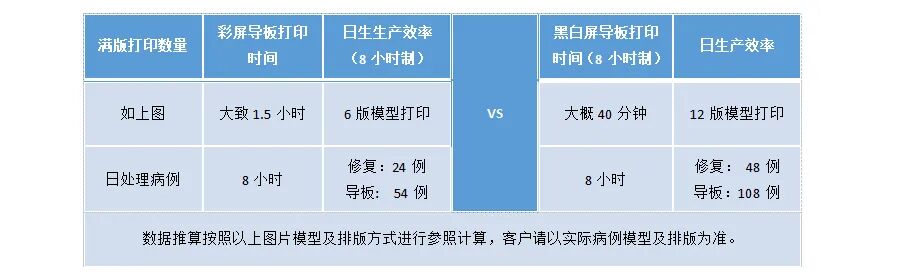

3DTALK Cubejet 生产效率

3DTALK Cubejet技术优势

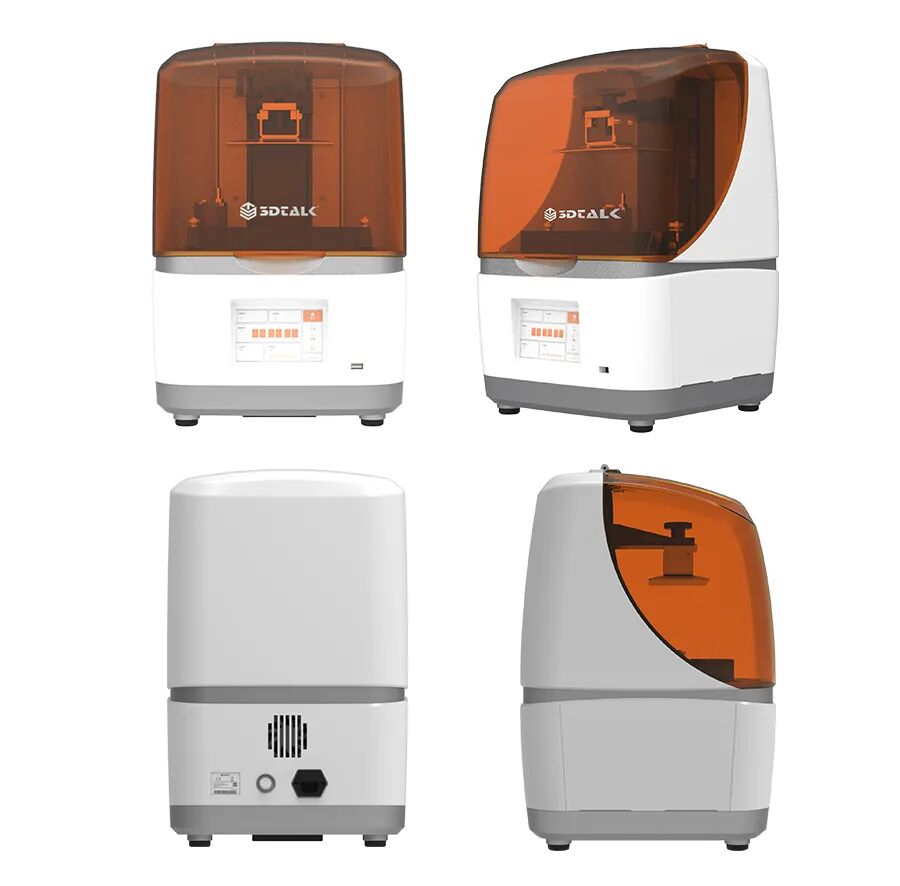

外观专利

一切设计由口腔诊所或椅旁工作室概念出发，围绕功能进行细节设计，模具轻量化太空舱外观，简约不简单，设计化繁为简，从本真出发，流线外形设计，橙白色调经典科幻，一款更懂牙医的专业3D打印机。

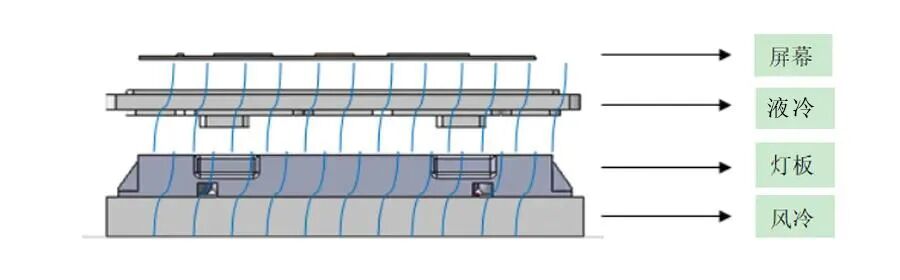

全覆盖动力泵液冷系统

光固化设备在打印时， UV灯会散发大量的热，同时打印过程中打印模型需要与离型膜做往复脱膜动作，LED灯珠散发的高热量会影响LED灯珠的寿命以及影响模型打印时的脱膜稳定性，降低离型膜使用寿命。3DTALK采用双冷却系统与LCD灯珠以及LED屏幕进行循环散热，将成像组件温度控制在较低的范围，提高了设备稳定性，保证打印机关键部件的寿命，达到比同类打印机更快的打印速度，更长的设备使用寿命。

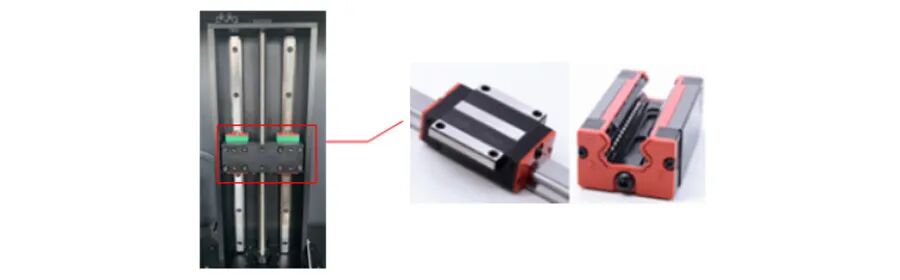

超高精度控制、超低噪音打印

3DTALK在控制系统上采用的进口双直线导轨、研磨级高精度滚珠丝杆，Z轴精度可以达0.6 μm，在最大程度上保证了设备Z轴的重复定位精度即模型质量及稳定性得到保证,同时运动系统采用静音驱动模块控制，设备工作时噪音控制在50分贝以下，可灵活适用于各不同行业工作环境中。

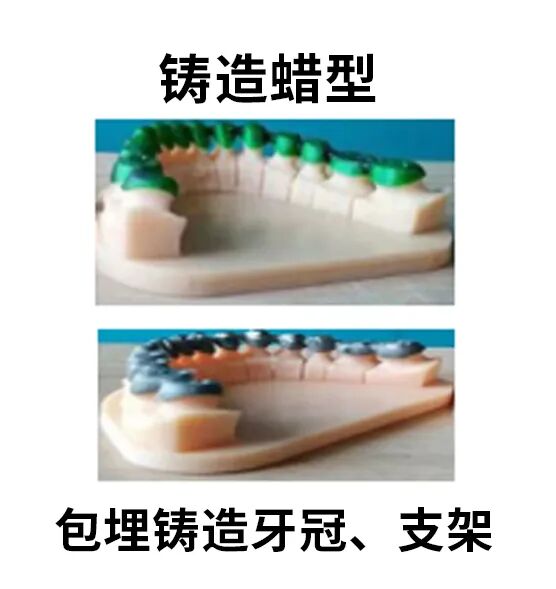

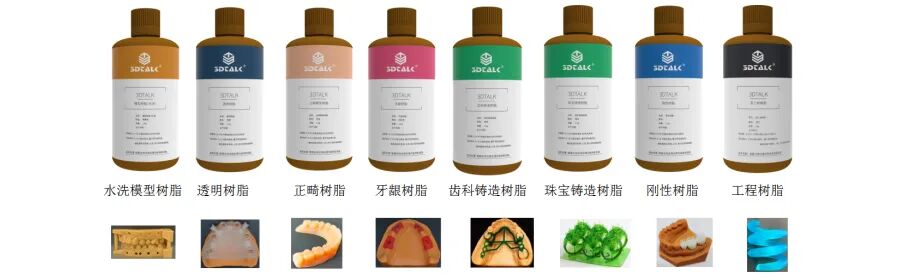

丰富多样的应用树脂

3DTALK目前已有8种应用型打印树脂，并在原有的齿科模型树脂的基础上开发了专业的水洗模型树脂，模型后处理时只需用水冲洗，代替了传统的酒精清洗，在污水排放上可经过专业处理达到污水排放的标准，在使用上不但节约了客户的使用成本，而且使模型后处理变得更加便捷、环保。

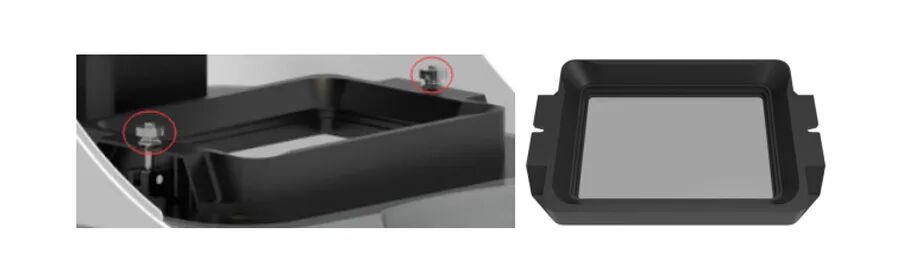

消费级一体化快拆树脂槽

3DTALK注重了客户体验，在树脂槽安装设计上采用快拆式设计方案，同时树脂槽内的离型膜为消耗品，打印达到一定次数后需要更换新的离型膜，为方便客户使用，3DTALK配备消费级一体化树脂料槽，替换方便，有效节省客户生产使用成本，同时支持更换离型膜，用户操作简单，使用上达到绿色环保的要求。

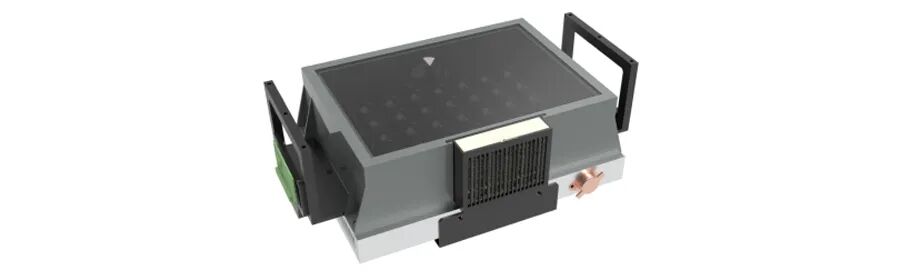

专业匀光系统

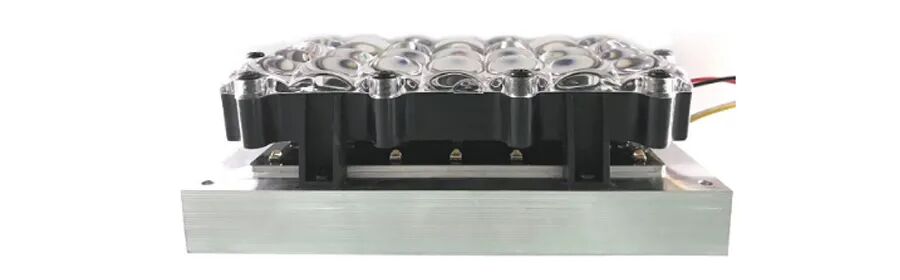

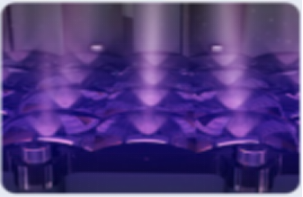

由于光照强弱会影响模型的成型精度，所以大幅面的打印机整版打印时光强的均匀度对于模型的成型精度至关重要，3DTALK采用28颗进口UV LED阵列灯珠作为光源，配备专业光路匀光、准直系统，通过透镜对Led灯板发出的光源进行准直、匀光，匀光效率可到达95%，可切实有效保证整版多模型的打印精度。

专业高效3D打印专用LCD黑白屏

3DTALK Cubejet 同京东方达成全面的战略合作关系，并在Cubejet上配置了6寸LCD黑白屏，较市场上彩色LCD屏幕提升了屏幕的光透过率既提高了设备打印速速也增加屏幕使用寿命。

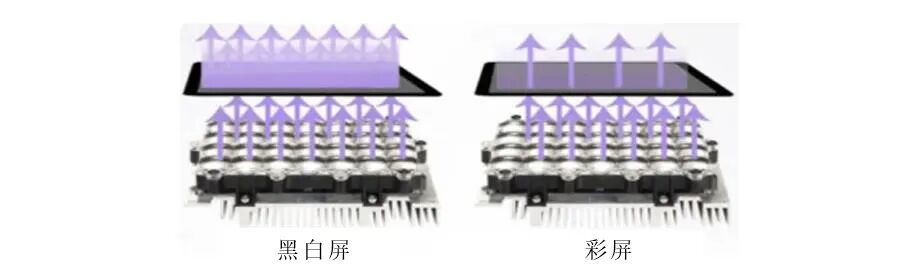

关于LCD黑白屏及RGB彩色屏幕的区别：

1、打印速度

黑白屏相较于传统彩色屏幕移除了彩色滤光片和背光、优化调整偏光片、优化调整开口率，使屏幕的透光率大幅度提升，使光源能在更短的时间内提供材料固化所需要的能量，LCD设备打印曝光时间得到大大降低，例如一款曝光时间为7秒的设备，在升级了黑白屏后很可能只需要2-3S曝光时间达到相同的打印效果。

2、使用寿命

目前市场上的黑白屏厂家为了更贴合3D打印领域的应用，在硬件设施和工艺流程上进行了优化，并且透过率的提升使之屏幕不再需要长时间强大的紫外线照射，所以相较于传统彩色屏幕的使用寿命得到了大大的提升，目前对于黑白屏的使用寿命，厂家宣称理论上已超过2000小时累计曝光。

纳米级防尘处理

3DTALK LCD设备光学部件配备专业密封过滤防尘设计，可适用于复杂操作环境，尤其在义齿加工厂、手办加工厂等粉尘环境较为严重的场地，保证光学部件的有效输出，使其打印过程稳定、高效极为重要，面对复杂的操作环境对于3DTALK而言，独具匠心的纳米级防尘过滤设计更好地体现了我们的专业度。

寿命提示及独具匠心的易损件更换设计

3DTALK在设计上充分考虑到设备维护的方便性，在对于设备上增加了寿命提示功能，同时对于易损件维护上，我们设计简单易拆卸的卡扣设计，可以快速、轻松对其进行维护。

专业级模型处理软件系统

3DTALK配置了专业数字化智能切片软件，该软件系统兼具模型检测、一键翻转、自动排列、智能支撑、添加底板、模型抽壳、增加漏液孔、水平补偿、分层预览等多种强大功能，让模型处理变得更加轻松、简单。

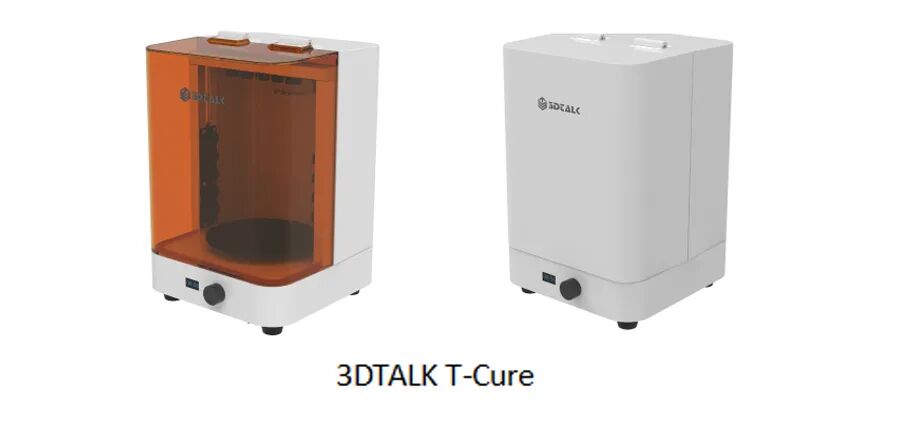

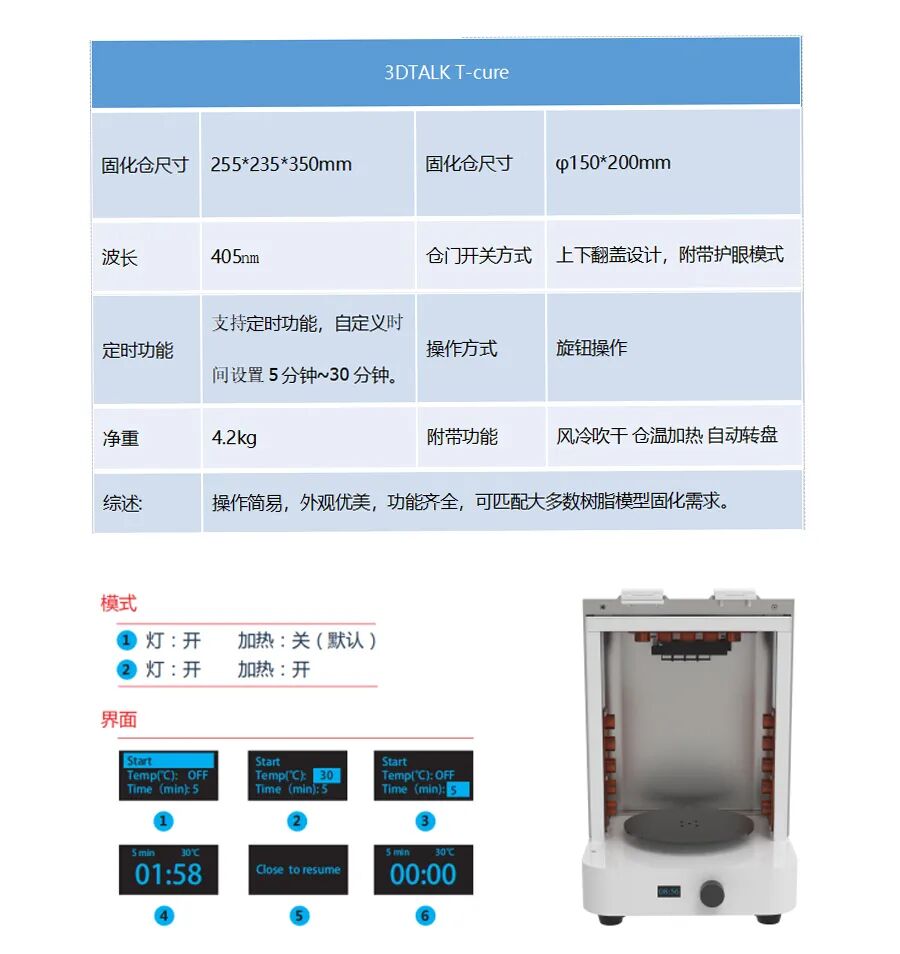

专业后处理光固化设备

模型打印完成在经过清洗液的清洗，模型外表面仍有少量未完全固化完的树脂，表现在模型外表面硬度不够，容易出现划伤，如不进行后处理UV固化，模型表面未固化完全的树脂容易发生二次固化，使打印模型发生形变失去应有的精度，所以应使用对应树脂材料波段的UV固化箱进行后处理固化，模型在经过固化后才可以使模型的力学性能完全体现出来，同时保证短期之内不会出现模型形变。
