网络设计关系总平台功能是否有效，决定整体系统正常运作。特别是视频数据，使用频率高、数据量大，容易受网络因素影响。按需选择合适的网络保持工地和总部良好通讯。
（1）专线方式特点
根据施工现场的需求，专线方式网络可靠顺畅、带宽稳定。
专线方式需要从监控中心到施工现场部署专线，这种方式下使用私有IP地址即可，不需要租用固定公网IP地址，通过专线，前端系统稳定地将实时视频和数据传输到监控中心。
（2）网络传输特点
工地地理分布广、施工时间短，使用运营商公共网络部署更灵活、网络成本更低。公网方式之管理中心租用公共网络，有固定IP地址，全国乃至全球工程项目数据通过访问该IP可上传至中心。所有管理者通过访问该IP管理所有工程项目。同时公网传输利用海康萤石云端强大的取流分发服务能力，解决公网跨运营商远距离视频传输不稳定的问题。
4.1.1专线设计
专线设计方式，总部、分中心、工地在一个网络内部。所有设备均可以采TCP/IP方式接入平台。总部使用千兆核心交换机接入所有前端。工地通过交换机汇聚视频、人员通道、车辆出入口、安全帽定位、环境监测设备。为方便现场工人进场、出场或者临时来访者录入，工地应部署办公电脑，接入发卡器、身份证读卡器、人脸抓拍摄像头。

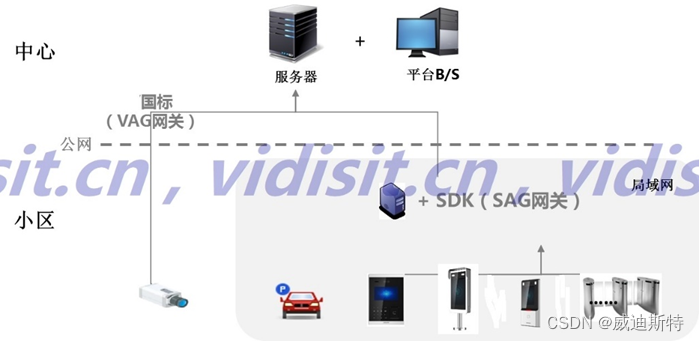

4.1.2公网设计
公网设计方式，总部、分中心、工地均需能连接公共网络。总部应接入核心交换机，带宽主要为下行带宽，带宽按总部取流数为基准，同时预留20%以上其他数据带宽。为保障中心网络安全应配置防火墙。分中心应能上网，访问总部固定IP，带宽同总部。如果分中心需要大屏解码上墙，分中心解码器应有固定IP，或者和总部之间有公网。工地端通过交换机汇聚视频、人员通道、车辆出入口、安全帽定位设备。为方便现场工人进场、出场或者临时来访者录入，工地应部署可连接公网的办公电脑/服务器，安装SAG服务接入发卡器、身份证读卡器、人脸抓拍摄像头。
由于建筑工地现场监控环境的特殊性，布线困难，因此无线布控以其自身的灵活性高，扩展性强，维护简单等优点，被许多建筑工程公司广泛采用。
建立好无线监控系统后，可加强建筑工地施工现场安全防护管理，实时监测施工现场安全生产措施的落实情况，对施工操作工作、基面上的各安全要素如塔吊、井字架、中小型施工机械、安全网、外脚手架、临时用电线路架设坑防护、边坡支护，以及施工人员安全帽配戴等实施有效监控，及时有效的消除施工安全隐患。
4.2.1需求分析
监控对象：实时生产作业，物品设备状态，人员进出，意外事故监控等。
工地地形：一般工地大小直径不超过2公里，工地形状不定，有狭长有方圆
监控点位：安装摄像头的点位不定，吊塔，路灯，工程电梯等都可能需要，且周围路面有可能被破坏，重新施工等。

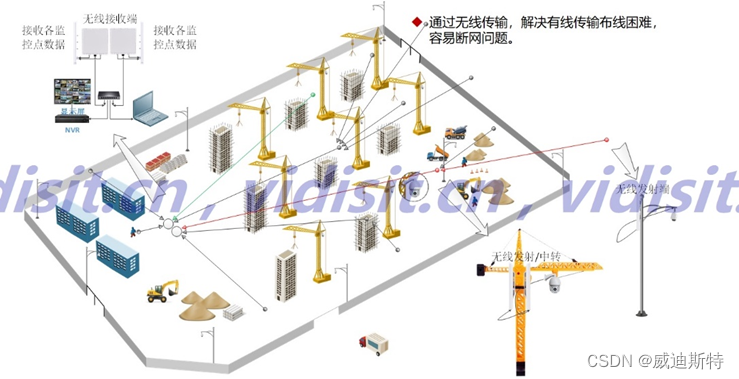

4.2.2系统拓扑
工地监控中心一般位于工棚内部，而各个监控点至监控点通常有遮挡，吊塔相对较高，与工棚可直视，所以选取吊塔作为中继点，其他各监控点传输至吊塔，然后再回传至监控中心。
4.2.2.1、监控点设备连接
各地面监控点，使用S03CWF作为无线传输设备，与摄像头有线直连，数据传输到监控中心接收点。当监控点与监控中心遮挡严重时，可以在中间找一个中继点，比如数据先传输到吊塔，再通过吊塔传输到监控中心。（S03CWF有两个百兆网口，可以同时接两路摄像头）
4.2.2.2、吊塔上设备连接
（1）只作为监控点
使用S03CWF与摄像头连接，无线传输至中继点或监控中心。
（2）作为监控点和中继点
吊塔一般比较高，能投俯视工地各个角落，所以当其他监控点与监控中心有遮挡时，可以把吊塔设为中继点。使用两个S03CWF设备有线直连（背靠背），一个用于接收其他监控点的视频数据，另一个传输数据到其他中继点或监控中心。
（3）监控中心/工棚顶部设备连接
一般监控中心端需要覆盖的角度比较广，所以使用S03CWF-A来做接收，单个S03CWF-A覆盖角度为90度，所以当角度非常广时可用多个S03CWF-A，或者多加一个S03CWF做接收。
4.2.3优势及特点
可扩展性强：部分监控点位可能使用一段时间即拆除，新的点位需要随时增加
时间周期短：需要短时间内施工完成，且不能对施工作业造成影响
选点、施工灵活：使用无线传输方案，对各点位选取比较灵活，施工方便，不会因施工作业道路环境而中断监控，后期的维护和扩展方便，即插即用，可反复使用。
视频监控系统带宽需求与分辨率和帧率两个因素密切相关。在本方案中，我们采用的200万像素的高清球机码流为4Mbps，4Mbps的码流下，我们在预览实时视频时，可以达到高清效果。
4.3.1前端带宽的计算
在我们的高清方案中，我们采用了1个高清球机，3个高清枪机，理想情况下我们施工现场需要的上行带宽是16M，这样的话可以同时传输4路高清图像，但考虑到价格因素，我们建议带宽需要达到20M，这样一方面可以保证至少3路高清图像的传输，又节约了成本，如果带宽只有4M，那么我们通过平台软件只能同时预览该施工现场的一路图像，点开多路时，图像效果会变差，出现延迟。
4.3.2总部中心服务平台带宽的计算
中心服务平台带宽计算主要有两部分，一部分为前端设备上传的视频流，另一部分为中心服务平台向客户端分发的视频流。
公网运营的中心服务平台所需的带宽可以根据一个平台的满负荷前端数量50%的视频进行同时监看和并发的规模进行规划。
专网的中心服务平台所需的带宽可以根据一个平台的满负荷前端数量10%～20%的视频进行同时监看和并发的规模进行规划。
上下行带宽各为MKbps×N（N为同时要预览的并发视频路数，M为当前传输码流）
4.3.3客户端带宽的计算
PC 客户端（包括解码器）所需带宽取决于客户同一时间需要监看的视频路数。如果同时监看的标清 画面路数为N，标清传输码流为1.5Mbps，则客户端侧的带宽规划为：N×1.5Mbps。
