病例简介：

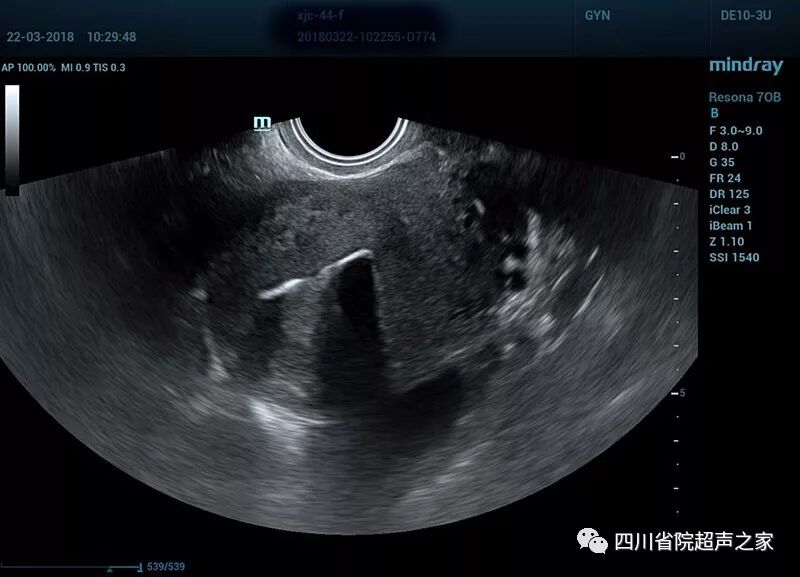

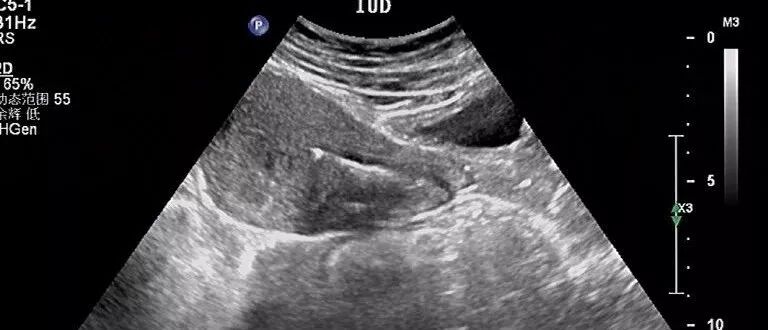

某女，35岁，G2P1，安环5年多来，经常感觉下腹痛，不规则阴道流血，多次外院超声检查：子宫及附件未见明显异常，节育器位置正常。本次二维超声表现：

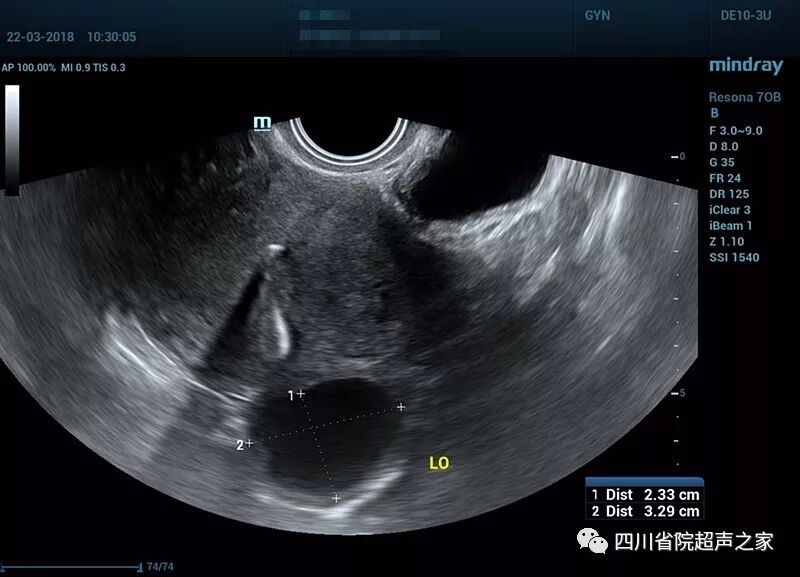

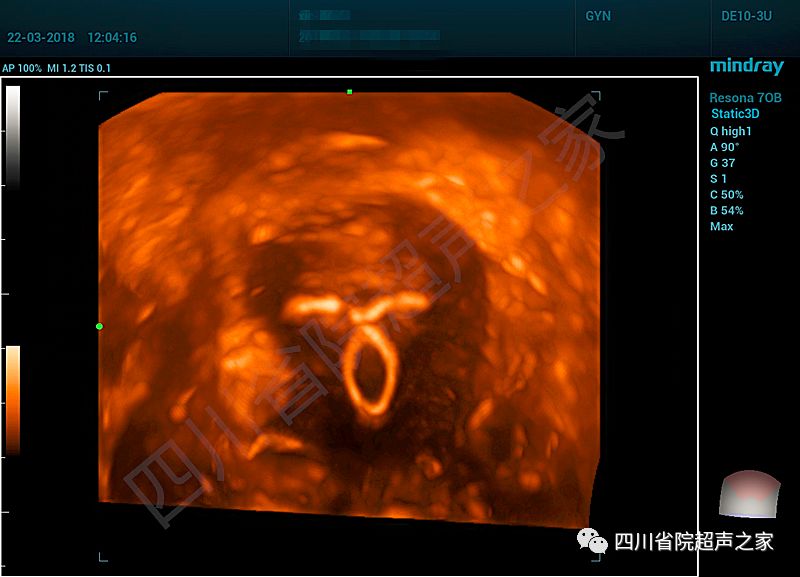

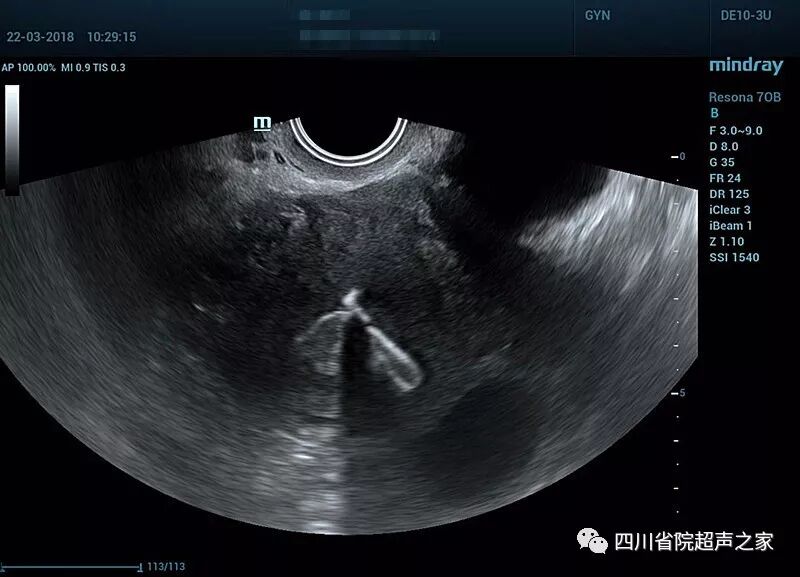

今日来我院就诊，超声检查发现节育器位置是到了宫内膜底部，咋一看，没有觉得明显异常，但用三维超声仔细一看，发现节育器摆放的形态却是这样…
该节育器的体和一臂位于子宫的两宫角处，而节育器另一臂位于宫体。也就是说节育器的体向顺时针旋转了约140°
什么是宫内节育器(IUD)？宫内节育器的避孕原理较复杂，其主要作用是改变了受精卵着床的微环境，使子宫内的微环境不利于受精卵着床发育。宫内节育器作为置入体内的异物，致使机体产生应激反应，使子宫内膜表层血管增生，白细胞和淋巴细胞浸润并产至大量吞噬细胞，这种炎性子宫内膜不利于受精卵着床，同时吞噬细胞吞噬宫腔内的精子，溶解受精卵，从而达到避孕的目的。
宫内节育器同时刺激子宫内膜产生前列腺素，前列腺素促使平滑肌蠕动，致使输卵管和子宫平滑肌收缩增多增强，不利于受精卵的发育和着床。有些节育器能释放孕激素，使子宫内膜的变化不利受精卵着床，同时使宫颈粘液变粘稠，不利于精子穿过宫颈口。还有些节育器释放铜离子，铜离子具有杀伤精子的作用，同时能影响子宫内膜酶的活性，改变宫腔的内环境，致使受精卵不能着床。
IUD的声像特征：根据IUD形状不同及其在子宫腔内产生的各种声像效应，可显示不同的声像表现。
带状强回声：金属单环或“T”形及“V”形IUD，在子宫纵切面图上均能显示高强回声，金属单环呈“二”字形，“T”形呈“i”字形，“V”形呈“I”形强回声。在IUD的前后两缘，由于声出入界面反射，产生两条平行线。横切面时，探头做不同角度的倾斜，可显示完整的环形强回声。如圆形回声为金属单环，三角形为“V”形环。带尾丝的IUD在子宫颈内呈现一条线状高回声带，并且通向宫颈口外。
IUD的定位：以金属为例：正常IUD位置的声像图为其中心在子宫内膜腔，为强回声，周围子宫内膜为一低回声的晕圈。此外，用测量IUD上缘与子宫底间距离或IUD下缘与子宫内口间距离，判断IUD位置是否正常。由于在声像图上对后倾或过度后屈子宫颈内口辨认困难，测量子宫内口与IUD下缘距离进行定位有较大误差，因此多用测量IUD上缘与子宫底间距离来判断，IUD在宫腔内的正常位置一般为IUD上缘与宫底间距离应小于等于2.0CM，其范围为1.7～2.0CM。
宫内节育器有多少种类？宫内节育器的种类很多，目前国内外使用的不下30～40余种。下面仅介绍惰性节育器、活性节育器及目前国内外常用的节育器。
①惰性宫内节育器：是用惰性材料制成的，如不锈钢、塑料尼龙类和硅橡胶等。其理化性能稳定，本身不释放任何活性物质，如金属单环、麻花环、混合环、节育花、宫形环、太田环、蛇形节育器等。由于惰性节育器的避孕效果较差，国内外已渐趋淘汰，而以活性节育器取代之。
②活性宫内节育器：是指利用节育器为载体，带有铜或锌等金属、孕激素、止血药物及磁性材料，置入宫腔后，体内能缓慢释放活性物质，从而增加避孕效果，降低副作用的新一代的宫内节育器。
③目前国内外常用的节育器为：带铜Ｔ型节育器；Ｔ型塑料支架，按带铜面积（平方毫米）不同，有Ｔ。11200、Ｔ。11220、TCLL380等多种类型。以TCU200在国内外应用较广。带钢节育器的优点为适应宫腔形态，不易脱落，放取较易；缺点是子宫出血发生率稍高，Ｔ型横臂可能刺入子宫壁。为此国内将两端做成圆珠型，其有效率高于不锈钢圆环，放置年限为5年左右。
硅橡胶带钢Ｖ型节育器：由不锈钢丝作支架，外套硅橡胶管，管外套有面积200平方毫米的铜丝，平均分为４段，分别绕于节育器的横臂及斜臂上，器外形为Ｖ型，工横臂于中央部断开，有中心相连接（横臂可有0.5厘米伸缩性），按横臂可分为24、26、28三种规格。此种节育器的优点为形态与子宫腔相符，且铜丝均匀分布于子宫腔的着床区域，可增强避孕效果，效果较好，但点滴或不规则出血稍多，可存放5～8年。
多负荷含铜节育器：自荷兰引进，我国已有合资生产。此种节育器，用聚乙烯做成支架，两侧弧形侧臂的外侧有５个小齿，纵臂上绕有铜丝，铜面积有250平方毫米及375平方毫米两种，按大小及纵臂长短分为大、中、小号。它放置方法简便，易于随访和取出，临床效果较好，预期可放置3～5年。
活性金单环165和带铜高支撑力环：这两种环的外形和金属单环相似，均由此发展而来。它以较粗不锈钢为材料，支撑力达165克左右。在不锈钢丝螺旋腔内间隔插入2段铜丝簧和2段消炎痛的硅橡胶条者为活性金单环165；仅加入铜丝簧者为带钢高支撑力环。铜面积均为200平方毫米，环分20、21、22号三种。此环放取技术与金单环相似，但因环的不锈钢丝较粗，不易变形脱落，又有铜丝簧为活性物质，带有消炎痛可减轻其副作用，故临床效果较好，预期可放置达10年以上。
活性ｙ型节育器：是最新研制成功的新型节育器，以不锈钢为基本材料、带有铜和消炎痛。其结构分为3层，内层为不锈钢丝支架，呈ｙ型；支架上绕有铜丝，表面积为300平方毫米，为中层；最外层套有不锈钢丝螺旋簧。于横管两端及纵臂上端咬合带消炎痛的硅橡胶珠及块。此种节育器有24、26、28三种型号，临床效果好，出血副作用少，预期可长期放置达10年以上。
其它：国内外现尚有多种新的节育器在研究中，如药铜节育器、磁性节育器、带孕激素的节育器等。90年代以来研究的Flexigard节育器较有前途，其特点为无支架，6个铜套串在尼龙丝上，用特制的针把尼龙线结插入子宫底部肌层固定，使铜套悬挂在宫腔内，临床效果好，出血副作用少。
节育器种类不同，使用年限也不一致。不锈钢金属节育器可放置20年左右，到绝经期半年到1年内取出；塑料型或硅橡胶型宫内节育器可放置3～5年左右；塑钢混合环可放置5～10年左右；带铜宫内节育器可放置3～5年；用铜套代替钢丝者可放置10～15年左右；带孕酮宫内节育器一般在1年后孕酮激素已接近释放完，故需按年更换。
宫内节育器是用各种不同材料构成，各种不同类型和形状的节育器其使用期限和效果各不相同。除了不锈钢金属环可以放置10～20年到绝经期半年到1年内取出外，其他各种类型和形状的宫内节育环，应到期置换。不同类型和形状的节育环“超期服役”将出现不同的后果：塑料宫内节育环易老化；混合环节育器取环时易发生支架断裂，还可能发生节育环移位、变形、嵌顿、断裂、粘连等危险，加大了取节育器的难度。此外，节育器“超期服役”时间越长，盆腔感染的发生率更大，宫外孕和继发不育的危险性增加。
宫内节育器下移：下移是最常见的异位之一，也是引起避孕失败最常见的原因。节育器避孕原理为干扰和阻碍受精卵的着床和发育，而绝大多数受精卵是在宫腔上部的前后壁着床，如果节育器低置受精卵就可能在此位置着床，造成带器妊娠。

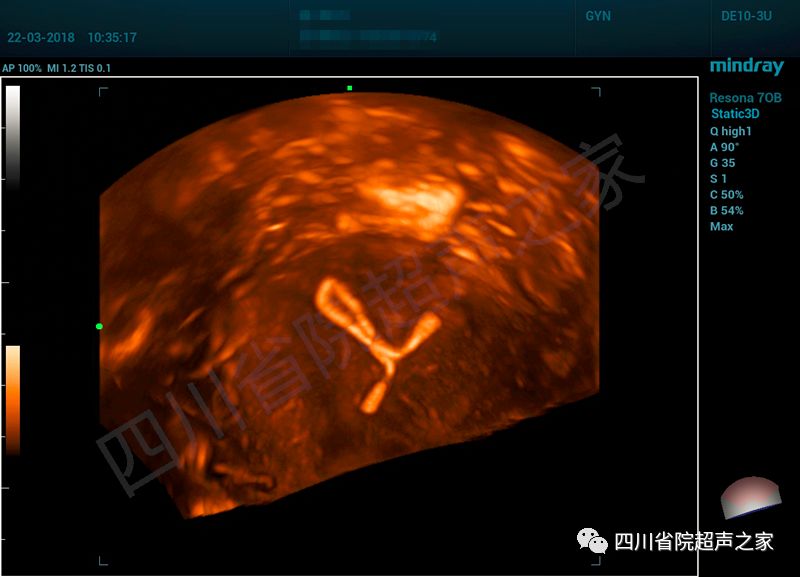

节育器正常摆放位置：
节育器的两臂位于两宫角处，而节育器的体位于宫体位置。超声可见IUD位置为其上缘达到宫底内膜层，离开宫底内膜层则为异常。
IUD异位的类型：①节育器下移：IUD上缘距宫底浆膜层＞2.0cm；②嵌顿：IUD 部分或全部植入子宫肌层；③穿孔：IUD部分或全部穿出子宫浆膜层进入腹（盆）腔；④旋转：IUD偏离宫腔中轴位置成角度，逆时针或顺时针转位；⑤倒置。
节育器位置下移：宫内节育器下移是放置后最常见的异常情况，女性可表现为月经不规律，经量增多等临床表现，但也有部分女性无异常表现，于体检时发现节育器位置下移；另外节育器下移还可导致节育器的抗生育效果大大减低，甚至消失，导致带环妊娠等情况的发生。那么节育环位置下移的诊断标准是什么呢？
节育器下移的超声诊断标准：
①节育器上缘与子宫底外缘距离＞

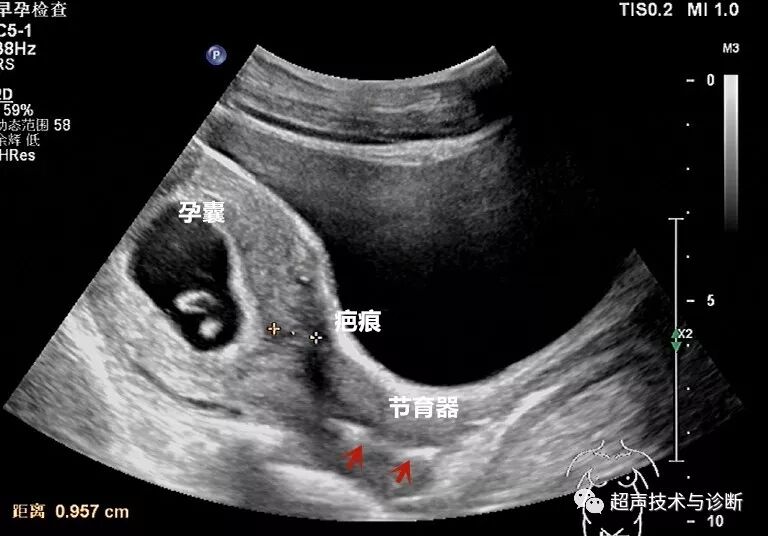

宫内节育环下移至宫颈管，宫腔内见孕囊。
节育器下移：位于宫颈处。

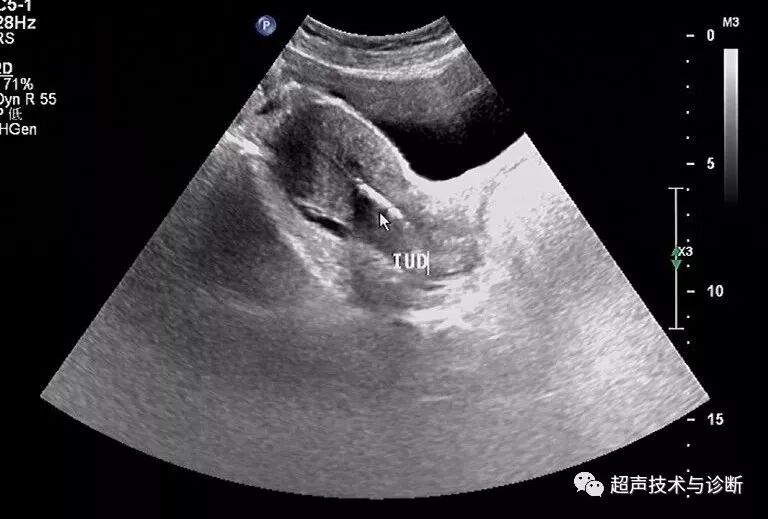

节育器位置下移，位于宫腔中段，上缘距宫底浆膜层约3.2cm。

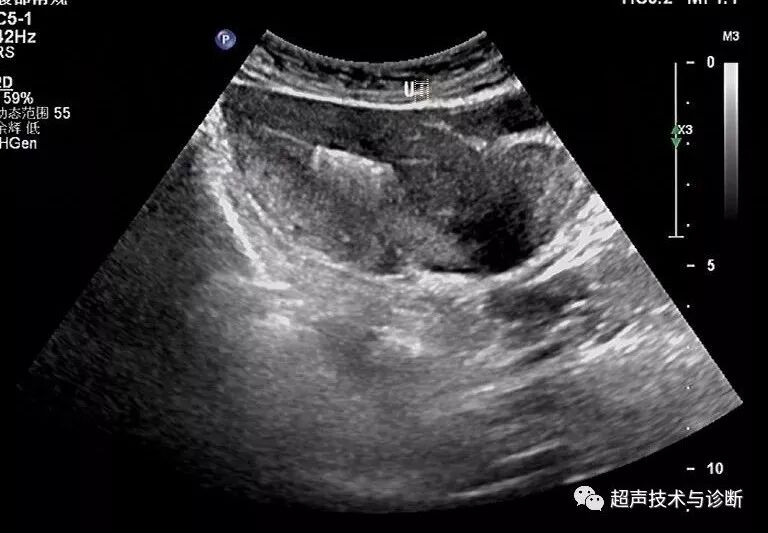

节育器已下移至宫腔下段

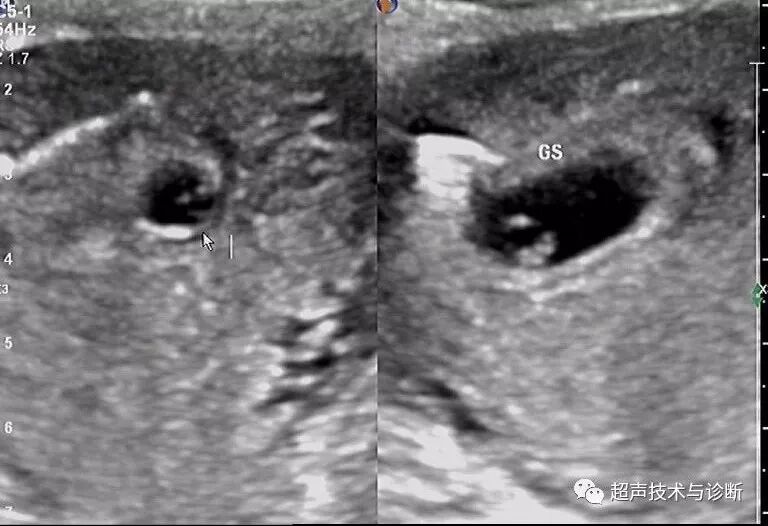

带器妊娠
超声表现：为节育器位置脱离宫腔的中心部位，偏于一侧，但必须与子宫肌瘤宫腔线偏移所致的节育器偏移相鉴别，后者除具有子宫肌瘤的特征外，节育器周围可见子宫内膜所呈现的低回声晕围绕，而节育器嵌顿者周围无此低回声晕围绕。
宫内节育器IUD是宫腔内的异物，位置改变了确实会引起异常出血。超声若对IUD异位具体类型做出准确判断，对妇科医师选择手术方式有重要的参考作用；通常二维超声就可以对IUD异位做出初步诊断，但鉴于二维超声只能显示子宫的纵、横切面，很难获得冠状面，因此不能建立确切的三维立体关系，容易漏诊、误诊。用三维阴道超声不但可以很直观的印证二维超声所描述的内容，而且可以多角度、多平面立体分析IUD与子宫的关系，立体感更强更直观，也很容易让妇科医师像看宫腔镜一样看到节育器的位置、形态。这样做可以减少误诊、漏诊，最终让更多的人受益！
