X线成像基本原理
屏片系统的5个阶段：①X线对被照体照射，形成其强度的不均匀分布②将不均匀的X线强度分布通过增感屏转换为二维荧光强度分布，再于胶片形成潜影，经显影加工处理形成光学密度的分布。此阶段是将不可见X线信息影像转换成可见影像的中心环节③观片灯④形成视觉⑤评价诊断。
密度、对比度、锐利度、颗粒度和失真度。前四项为物理因素，后者为几何因素。
①透光率T指的是透过光强度与入射光强度之比，定义域0＜T＜1②阻光率O指的是阻挡光线能力的大小，数值上等于透光率的倒数③光学密度D 光学密度值是照片阻光率的对数值，D为一对数值，无量纲。
①照射量②管电压 作用于X线胶片感光效应与管电压的n次方成正比，管电压变化为40-150kV时，n从4将到2③摄影距离FFD X线强度与距离平方成反比④增感屏胶片系统 增感屏可使相对感度提高，影像密度变大⑤被照体厚度与密度⑥照片冲洗因素
人眼适宜观察的照片密度值范围在0.2-2.0
照片对比度涉及四个基本概念，即肢体对比度、射线对比度、胶片对比度和X线照片对比度。
①肢体对比度 指的是肢体对X线的吸收系数差，受检体所固有，是形成射线对比度的基础。
②X线对比度 X线穿过人体后形成强度的不均匀分布，这种X线强度的差异称为射线对比度
③胶片对比度 指的是X线胶片对射线对比度的放大能力，通常采用胶片的最大斜率γ值或平均斜率G来表示
④X线照片对比度 又称光学对比度K，指的是X线照片上相邻组织影像的密度差。在X线对比度一定时，照片对比度决定于胶片的γ值，值越大，照片对比度越大。
在两面药膜的医用X线胶片，其照片对比度是两个药膜各自产生照片对比度之和。
影响X线对比度的因素有：X线吸收系数、人体组织密度、厚度、原子序数、X线波长。
μ’-μ称为X线对比度系数。
①胶片对比度γ直接影响照片对比度
②射线因素有X线质kV和量mAs的影响
③灰雾对照片对比度的影响 灰雾产生的原因有胶片本底灰雾、散射线、显影处理
④被照体本身的因素 原子序数、厚度和密度，在诊断放射学中X线吸收主要是光电吸收，尤其是低kV时，光电吸收随原子序数增加而增加。胸部后前位片中，因后肋厚于前肋，故前后肋与肺组织的对比不同。
锐利度S指的是照片上两部分影像密度的转变是逐渐的还是明确的程度。
模糊度H是锐利度的反义词，若两部分密度移行幅度越大，则边缘越模糊。在分析影像锐利度时，是以模糊度的概念来分析的。
照片锐利度与对比度成正比，与模糊度成反比。
影响锐利度的因素：
①几何学模糊 主要指的是半影模糊，半影产生主要取决于焦点大小、焦片距、肢片距三大要素，X线摄影中由此三要素引起的模糊度，称为几何模糊。
避免几何模糊给影像质量带来的影响：小焦点、缩小肢片距、增加焦片距，其中小焦点是最为重要的。
②移动模糊 分为生理性和意外性。减少运动模糊应注意：固定肢体、选择运动小的机会曝光、缩短曝光时间、缩小肢片距、增加焦肢距。
③增感屏 增感屏导致的照片模糊原因有：荧光体的光扩散、X线斜射效应、屏片密着状态。
照片影像总模糊度大于单一系统模糊度，但小于它们之和。
照片颗粒性的影响因素：①X线量子斑点②胶片对比度③卤化银颗粒的尺寸和分布④增感屏荧光体的尺寸和分布
X线照片斑点主要由量子斑点、X线胶片粒状性和增感屏结构斑点构成。其中量子斑点占X线照片斑点的92%。
颗粒度的测量：目前常用的方法是①RMS颗粒度 RMS描述了随机分布的密度函数的差异，是表征不同屏片组合系统斑点大小的重要物理参量。RMS值大，屏片组合斑点就多。②维纳频谱WS 在医学影像学中以空间频率为变量的函数称为维纳频谱WS。
人眼所能分辨的空间频率为0.5-5LP/mm。
X线感光效应指的是X线通过被检体后使感光系统感光的效果。
摄影条件的制定是以指数函数法则为基础理论。
是指用120kV以上管电压获得在较小密度范围内层次丰富的X线照片影像的一种摄影方法。
高千伏摄影的技术条件：电压120-150kV、栅比R12:1、当肢片距为20cm时空气间隙可代替滤线栅作用、应选用高反差系数胶片以提高照片对比度、高千伏摄影时应注意更换滤过板，80-120kV时选用3mm铝及0.3mm铜。
高千伏摄影的优缺点：①层次丰富，但对比度低②缩短曝光时间，减少肢体移动，提高照片清晰度③高千伏，减少断电流，降低球管产热量，延长球管寿命④高千伏摄影散射线较多，X线片质量较差⑤高千伏摄影组织吸收剂量减少，利于病人防护⑥高千伏损失了照片对比度，应选用适当的曝光条件。
自动曝光控时理论依据来源于“胶片感光效应E”，E值是人为设定的，当曝光剂量达到胶片所需的感光剂量（E值）时自动切断高压，自动曝光控时实质就是控制着mAs。
自动曝光控时分为光电管自动曝光控时和电离室自动曝光控时。光电管型利用可见光的光电效应达到控制目的，电离室型应用范围更广。
在X线投影过程中，只有几何尺寸的变大称为影像放大；同时有形态上的变化称为变形；影像放大与变形的程度总称为失真度。
影像变形分为放大变形、位置变形和形状变形。
影像变形的控制原则：①被照体平行于胶片，放大变形最小②被照体靠近中心线并平尽量靠近胶片，位置变形最小③X线中心线通过被检部位且垂直于胶片时，影像的形状变形最小。
①焦片距与肢片距是影响影像放大的两个主要因素。影像放大对质量的影响小于变形，但对某些需要测量的照片，影像放大则成为主要矛盾。眼球异物定位的摄影距离，一定要与制作的测量标尺的放大率一致。
②模糊度阈值为0.2mm
③焦点允许放大率M=1+0.2/F（F焦点大小）
是中心线的倾斜或被照体的旋转。
散射线的产生：在X线摄影能量范围内，穿过被照体后的射线，一部分能量穿透人体继续前进，一部分产生光电效应和康普顿效应，从而减弱原发射线的强度。经被照体后的射线有两部分，一是带有被照体信息被减弱了的原射线，一是散射吸收中产生的散射线。
散射线含有率：散射线在作用于胶片上全部射线量中所占的比率称为散射线含有率。影响因素有：①管电压 随管电压升高而加大，原发射线能量越大，散射角越小，越靠近形成影像的原发射线，对照片对比度影响越大②被照体厚度 随厚度增加而加大，被照体厚度产生的散射线对照片质量的影响，要比管电压的影响大得多③照射野 30×30cm照射野时其散射线含有率达到饱和。
减少或抑制散射线的方法：遮线器、滤线栅、金属后背盖暗盒、空气间隙法等，最有效方法是滤线栅。
滤线栅分类：按结构特点分聚焦式、平行式和交叉式；按运动功能分为静止式和运动式。
滤线栅的主要技术参数：①栅比R指的是滤线栅铅条高度与间隙之比②栅密度n指的是单位距离（1cm）内铅条形成的线对数，常用线/cm来表示。栅比、栅密度越大，滤线栅消除散射线效果越好③铅容积P指的是滤线栅表面上平均1cm2中铅的体积（cm³）④栅焦距fo⑤曝光量倍数B也称滤线栅因子。
滤线栅的切割效应：①反置作用 中间密度高，两侧密度低②侧向倾斜 照片两侧密度不一③上下偏离 表现同①，但较缓和④双重偏离。
使用滤线栅注意事项：不能反置；X线中心对滤线栅中心；倾斜投照时倾斜方向只能与滤线栅铅条排列方向平行；焦点至滤线栅距离应在允许范围内；需要消除散射线率高时选用高栅比的滤线栅；斜射时不能用交叉式滤线栅。
数字X线摄影成像原理
1.工作流程：①信息采集 成像板IP板②信息转换 指的是将存储在IP板上的模拟信息转化为数字信息的过程。主要由激光阅读仪、光电倍增管和模数转换器组成③信息处理 CR常用处理技术包括谐调处理技术、空间频率处理技术和减影处理技术④信息存储与输出。
2.成像原理：IP板代替了常规X线摄影的胶片，成为影像记录的载体。曝光后IP板中的光激励荧光体PSP由于吸收X线发生电离形成潜影，放入读取装置后，经低能量高度聚焦的红色激光扫描，一种较高能量、低强度的蓝色光激励发光PSL信号被释放导入光电倍增管，光电倍增管将接受的光信号转为电信号，并经模数转换器转换成数字，通过采样和量化，以数字影像矩阵方式存储。
最常用的激光是氦氖激光（波长633nm）和二极管激光（波长680nm）。
3.相关概念
①扫描方向 又称激光扫描方向或快速扫描方向，指的是激光束偏转路径的方向②慢扫描方向 又称屏扫描方向或幅扫描方向，指的是IP板的传送方向③激励发光信号的衰减 激励发光信号衰减时间常数约0.8ms，这是限制读出时间的主要因素，也制约了激光束横越荧光体板的扫描速度④模数转换速率 在CR系统读取中，模数转换器转换光电倍增管信号的速率远大于激光的快速扫描速率⑤自发荧光消退 曝光后IP板中形成的潜影即便未读取，信号也会呈指数规律逐渐消退，称自发荧光消退。曝光后10分钟到8小时内会损失25%存储信号，此后衰减变慢。
4.四象限理论
①CR系统通过曝光数据识别器EDR可对一定范围内的曝光过度或不足进行调节。
②高野正雄将CR系统影像处理的运行原理归纳为四象限理论，EDR的功能和CR系统工作原理可以用四象限理论进行描述。
第一象限：IP的固有特征，即X线辐射剂量与激光束激发IP的光激励发光PSL强度之间的关系，两者在1:104范围是线性的，该线性关系使CR具有高敏感性和宽动态范围。
第二象限：影像阅读装置IRD的光激励发光信号与数字输出信号之间的关系
第三象限：影像处理装置IPC显示出影像
第四象限：影像记录装置IRC 第四象限决定了CR系统中输出的X线照片的线性曲线和常规X线照片的特性曲线不同。
上述四象限，第一象限不可调节，其余可调。
5.曝光指示器
曝光指数只是IP上照射量的估算值，而不是绝对值。曝光指示值不仅受kV影响，也受IP对X线衰减与吸收程度不同的影响。
①Fuji系统使用感度值来实现对入射照射量的评估，分自动模式、半自动模式和固定感度模式②Kodak系统使用的曝光指数与IP板上平均入射照射量的指数值成正比 ③AGFA系统使用IgM的曝光指示值④Konica系统通过公式计算。
生产商通常是以在IP板上产生1mR的照射量为基础目标照射量。
所有CR系统曝光指数的稳定性主要依赖于kV和滤过。
1.1986年布鲁塞尔第15届国际放射学术会议上首次提出了数字化X线摄影DR的物理学概念。
2.直接转换式平板探测器
一是直接转换，即使用非晶硒光导半导材料，非晶硒俘获X线光子后，直接将接受的X线光子转换为电信号；二是平板，即探测器单元阵列采用薄膜晶体管TFT技术，外形类似平板状。而多丝正比电离室探测器虽属直接探测器，但不属于平板探测器。
3.间接转换式平板探测器
间接转换型指的是在将X线影像信息转换为电子信号过程中，中间需要经过光电转换之后再转为电信号。属于此类的有：非晶硅平板探测器和闪烁体+CCD阵列探测器，而后者因外形非平板状，不属于平板探测器。
成像原理：在探测器顶层的碘化铯CsI闪烁晶体接受X线照射后，将入射的X线光子转换为可见光，再激发非晶硅二极管阵列，转换为电信号。
4.非晶硒平板探测器评价：①非晶硒FPD最大优点是直接转换，无中间环节，因此避免了信号的丢失和噪声的增加，提高空间分辨力②非晶硒光导材料MTF和DQE高，空间分辨率可达3-6LP/mm，动态范围可达104-105，层次丰富，质量好③非晶硒吸收效率高，1:104范围是线性的，曝光宽容度大④非晶硒FPD环境要求高，需要较高的偏置电压，刷新速度慢，动态摄影受限⑤大面积TFT生产工艺复杂。
5.非晶硅FPD评价：①与非晶硒FPD临床应用基本相同②与非晶硒FPD相比，一定程度上降低了线感度和空间分辨率③非晶硅抗辐射能力强，是理想的探测器材料，且在获取高质量动态影像方面具有优势。
DR设备使用最多的是非晶硒和非晶硅FPD。
6.数字合成体层成像原理
基本概念：
①曝光角 指的是体层摄影X线曝光过程中，中心线以转动支点为顶点形成的夹角，或曝光期间连杆摆过的角度。
②体层厚度 体层摄影照片上最后成像的是指定层附近一薄层组织的X线像，该薄层组织的厚度称为体层厚度。指定层外一定距离的组织，其被抹除的程度与曝光角有关。
数字合成体层成像的临床应用特点：
①一次体层运动可回顾性重建任意多层面的体层图像②可行重力负荷下立位体层摄影③不产生金属伪影④辐射剂量相对小⑤显示器上可进行多层面连续观察。
乳腺摄影成像原理
1.随管电压的降低，物质对X线的吸收变为康普顿吸收逐渐减少，光电吸收增加。光电吸收中，光电吸收系数与原子序数Z的4次方成正比。
①人体组织的物理特性（厚度和密度）和化学特性（Z）是形成照片对比度的基础②射线对比度的大小取决于系吸收系数μ之差③低管电压，对比增强；高管电压，对比降低④X线波长在0.062-0.093nm范围时，脂肪与肌肉对比度最大。
2.乳腺摄影原理：乳腺摄影使用钼靶X线机，管电压20-40kV。当管电压在35kV时，钼能产生K系特征辐射即标识辐射，波长为0.063nm，此时脂肪与肌肉对比度最大。
K系特征辐射是钼靶产生全部辐射的最强部分，范围较窄，波长恒定，单色性强。
为保证乳腺摄影的成像质量，还应注意：
①焦点0.5mm以下②暗盒采用吸收系数小的材料制成③增感屏荧光体可吸收软射线，颗粒细，且为单面后屏④选用单乳剂、γ值大的专用乳腺胶片⑤窗口滤过0.03钼/0.025铑⑥滤线栅选用80LP/cm超密纹栅或高穿透单元滤线栅HTC⑦加压技术。
数字乳腺摄影
乳腺DR设备常用非晶硒、非晶硅FPD，应用过程中需要注意：
①DR乳腺摄影可用较低X线剂量产生较好的图像质量，尤其是致密型乳腺，双靶X线管就基于此目的②乳腺钙化灶可小至100-200um，平板探测器的像素尺寸范围应在50-100um③乳腺图像可分辨3100个灰度水平，系统应提供14bit动态范围④自动曝光控制AEC⑤直接转换的DQE较间接转换高。

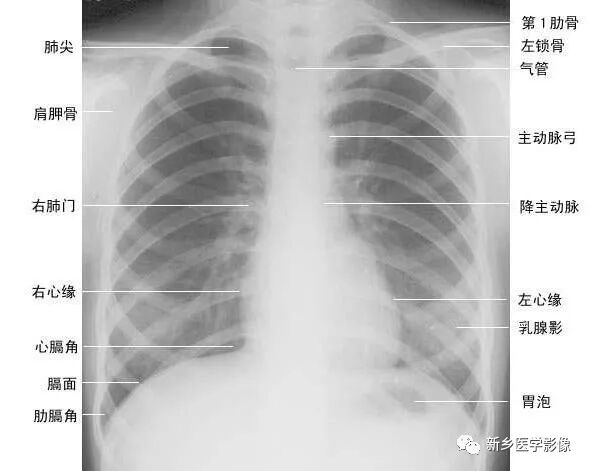

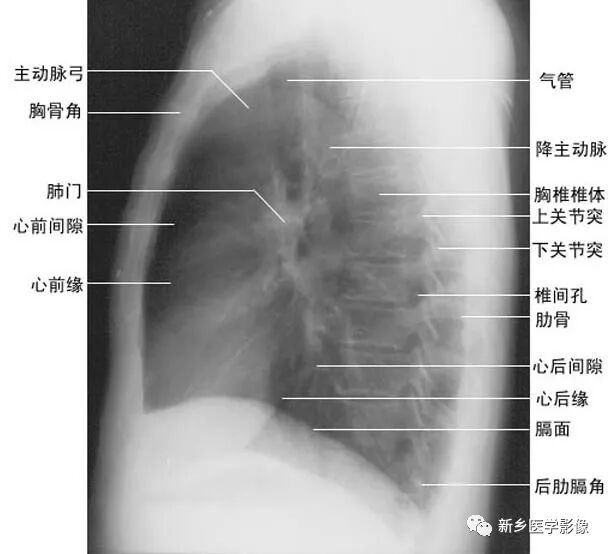

两肺含有空气，因而可与周围组织及器官形成鲜明的自然对比，胸部x线平片为诊断提供了极为有利的条件。由于胸部x线影像是胸腔内、外各种组织和器官重叠的复合影像，同时常常存在解剖变异等因素，因此掌 握正常x线解剖是识别和分析胸部病变的基础。
一、胸廓

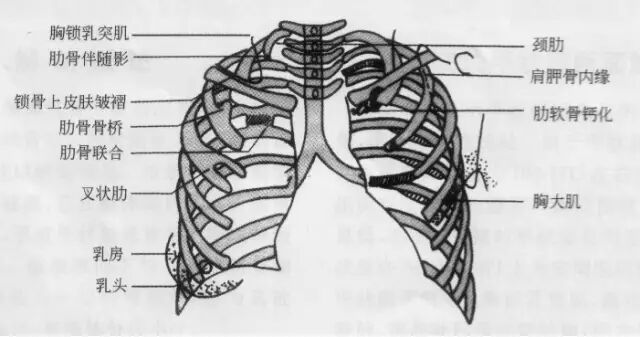

正常胸廓由软组织与骨骼组成，两侧对称（如下图）。
（一）软组织
1、胸锁乳突肌及锁骨上皮肤皱褶 胸锁乳突肌起自胸骨柄及锁骨内端，向后上方斜行，止于乳突，在两肺尖内侧形成外缘锐利且较均匀的致密阴影。在胸骨头和锁骨头及锁骨之间形成一个小三角间隙，叫锁骨上窝或胸锁乳突肌间隙。当颈部偏斜时，两侧胸锁乳乳突肌阴影可不对称，勿误为肺尖部病变。锁骨上皮肤皱褶为与锁骨上缘平行的薄层软组织影，其厚度为3～5mm，内侧与胸锁乳突肌阴影相连，略成直角，系锁骨上皮肤及皮下组织的投影。
2、胸大肌起于锁骨的外侧分，胸骨和第1~6肋软骨，肌束行向外上方，至于肱骨大结节嵴。在肌肉发达的男性，于两肺中部的外侧形成扇形均匀致密影，下缘锐利呈斜行曲线，自肺野伸向腋部，与腋前皮肤皱褶相延续。
3、乳房及乳头 女性乳房于两下肺野形成半圆形的密度增高影，其下缘清楚，并向外与腋部皮肤连续，上缘不清，且密度自下而上逐渐变淡以至消失，其位置随年龄的增长而下垂，一般两侧对称。乳头在两下肺野相当于第5前肋间处形成边缘清楚的小圆形致密阴影，乳房越薄，乳头影境界越清晰，其特点亦为左右对称。青春期乳头呈半球状，约在第2~6肋之间。妊娠期乳腺可明显增大，至哺乳期结束后，乳房逐渐缩小，失去弹性而下垂，到老年期，乳房逐渐萎缩。
（二）骨骼
胸廓前有胸骨、锁骨，后有胸椎、肩胛骨，肋骨则围绕其间。
1、肋骨共12对，每根肋骨分为前肋、腋段和后肋三段：同一肋骨前后段的位置不同，一般第6前肋与第10后肋等高。前段扁薄，密度略低，自外上向内下倾斜走行并形成肋弓；后段圆厚，密度略高。呈水平状向外下走行；在无变异的情况下，两侧肋骨的位置及肋间隙的宽度基本对称，故肋骨及肋间隙常被用作胸部病变的定位标志。第1~10肋骨前端有肋软骨与胸骨连接，因肋软骨未钙化时不显影，故肋骨前端多呈游离状。25岁以后第1对肋软骨首先钙化，其他肋软骨随年龄增长，自下而上逐条钙化。第一肋骨常常显示不规则钙化区，尤其是中年以后。下部诸类也显示局限性的钙化，即使在成年人也是这样。在女性的软骨钙化常常示不规则的，造成斑点状形态。而在男性钙化可以局限于软骨之上下缘，造成线样阴影。有时下肋部肋软骨的钙化极为广泛，造成下肺野内带不规则的斑点状致密影。肋骨有很多种先天变异（下图），常见的有以下几种：
(1)颈肋自第7颈椎处发出，可发生于一侧或两侧，较第1对肋骨小，并往往较直而不呈弧形。有时第1对肋骨发育不完全，形态与颈肋相似，但根据第7颈椎的两侧横突向下倾斜，而第1胸椎的两贸横突向上倾斜的特征，可协助判断肋骨的起源：
(2)叉状肋为最常见的肋骨变异。多发生在第3、4肋骨，表现为肋骨前端呈叉状，亦可同时伴有增宽或缩短变形；或一支膨大另一支短小；或在肋骨上仅见一骨性突起；或在分叉的前端呈环状畸形。
(3)肋骨联合常见于第5、6肋骨后段近脊柱旁，相邻肋骨间有骨性联（又称骨桥），肋间隙变窄。
(4)肋骨缺如或发育不全。
在常规前位x胸片上，肋骨特别是其后部非常分明，第一肋骨的前端宽大恰好位于锁骨水平之下，由此可以识别，也可以借助和他构成关节的第一胸椎至关系来识别。第一胸椎和第七颈椎的鉴别可由他们的横突方向来判断，前者横突下上，向外倾斜，而后者横突指向下外方。这种鉴别对于有颈肋者颇有价值，因为有时颈肋很长与第一肋骨极为相似。
2、肩胛骨在标准后前位胸片上，应投影于肺野之外，如两肩向前旋转不够或于前后位，尤其是卧位投照时，胛骨影可呈带状重叠于中上肺野的外侧部。
3、锁骨 在标准后前位胸片上，两侧锁骨内端亏蝇骨柄形成胸锁关节，该关节到中线的距离应相等：两侧锁骨外端与肩峰形成肩锁关节。
4、胸骨 在标准后前位胸片上，大部分胸骨与纵隔阴影重叠，仅胸骨柄两侧外上缘可突出于纵隔影之外，投照位置略有偏斜时尤为常见，其在侧位和斜位片上可全貌显示。
5、胸椎在标准后前位胸片上，胸椎位于纵隔阴影内，透过气管影可清晰显示第1～4胸椎，而心脏后方的胸椎仅隐约可见。
二、胸 膜
胸膜为菲薄的浆液膜，分壁层和脏层。壁胸膜贴附于胸壁内、膈上和纵隔的两侧面，按其所在部位分别命名为肋胸膜、膈胸膜和纵隔胸膜。脏胸膜包绕于肺的表面，并深入肺叶之间，形成叶间裂。叶间裂包括两层脏胸膜，分别包绕于相邻两个肺叶的表面，称叶间胸膜。右肺有两个叶间裂，即斜裂和横裂（水平裂），左肺只有一个叶间裂，即斜裂。壁胸膜和脏胸膜之间有潜在的密闭腔隙称胸膜腔，胸膜腔内为负压，使肺呈膨胀状态；胸膜腔内有少量浆液，在呼吸时起滑润作用，该体液是由壁胸膜分泌，脏胸膜吸收，经常保持一定数量，仔细观察，正常人也能见到。
某些正常人可发生叶间裂不分、分裂不全或出现多余叶间裂等变异情况，因而叶间胸膜也发生相应的变化（参阅肺副叶）。
由于胸膜极为菲薄，x线检查时一般不能看到，只有在胸膜转折处，且x线与其走行方向平行时，才能在x线片上显示。以下几处正常胸膜可以显影：
（一）肺尖部胸膜转折（第1、2肋骨伴随阴影）在正位胸片上，于肺尖部沿第1、2肋骨的下缘可见1～2mm宽的线条状阴影，边缘光滑，称为伴随阴影。
系胸膜在肺尖部的转折处以及胸膜外的一些组织的投影。
（二）叶间胸膜转折（叶间裂）
1、斜裂 一般在正位片上不能显示．在侧位片上表现为自后上斜向前下的线条状阴影：右德斜裂的后端起始于第4、5胸椎水平，斜向前下方走行，止于膈面距前缘2～3cm处，与膈顶部的水平面约成50°角；左侧斜裂后端起始点较右侧稍高，在第3～4后肋端水平，因而其倾斜度也较右饲稍大，前下端达肺的前下角处，与膈顶水平面约成60°角。叶间胸膜面通常略有弯曲，斜裂上半部稍斜向外，下半部稍斜向内，故在侧位片上可成s形。
2、横裂又称水平裂，约70%的人正、撼位胸片均可显影。在正位片上表现为右中肺野横行细线状阴影，从第6肋腋部水平自外向内延伸．并止于肺门外lcm处。可向上或向下倾斜10：左右或略成曲线；在侧位片上，横裂起白斜裂中部，向前呈水平方向走行达前胸壁。其位置的改变可作为判断肺体积变化的标志(如上图)。
某些正常人可发生叶间裂不分、分裂不全或出现多余叶间裂等变异情况，因而叶间胸膜也发生相应的变化（参阅肺副叶）。
三、肺
（一）肺野
纵隔两旁含气的肺在胸片上所显示的透明区域称肺野，其透明度随呼吸而改变，深吸气时肺内含气量增多，透明度增高，呼气时则相反。

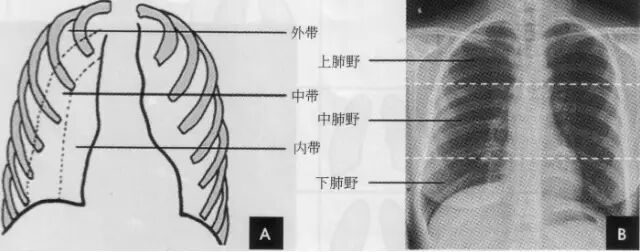

为便于指明病变的部位，通常人为地将一侧肺野纵向分为三等分，即内、中、外带。又分别在两侧第2、4肋骨前端下缘划一水平线，将肺野横向分为上、中、下三个肺野。一般将第1肋圈外缘以内部分称为肺尖区，将锁骨以下至第2肋圈外缘以内部分称为锁骨下区，将最下肺靠近膈面的部分称为肺基底部(如上图)。
（二）肺叶
在胸片上不能显示各肺叶的界限，但可通过正侧位胸片上显影的叶间胸膜推断肺叶的解剖范围。右肺分为上、中、下三叶；左肺分为上、下二叶(如上图)。
1、右肺上叶正位胸片上，在横裂以上的肺野大部分属于右肺上叶，仅后方下部和下叶的上部相重叠：右侧位胸片上右肺位于横裂上方、斜裂前方：
2、右肺中叶在正位片上，中叶在横裂以下，内邻右心缘，下接右膈顶，占据心膈角，外缘界限不清，不占据右肋瞒角。右侧位片上中叶在前下部，位于横裂下方和斜裂下部的前方，呈尖朝肺门的三角形。
3、右肺下叶 在正位片上，上部与右上叶重叠，下部与中叶重叠。右下叶上部投影到横裂上方，下缘接触右膈，占据右肋膈角，并与心脏右缘邻接。右侧位片上，右下叶位于斜裂后方，呈尖朝上的犬三角形。
4、左肺上叶 左肺上叶的范围和形状大致相当于右肺上叶和中叶所占据的肺野。
5、左肺下叶左肺下叶相当于右肺下叶所占据的肺野。除上述肺的分叶外，还可有先天变异而出现额外肺叶，称为肺副叶。副叶由肺叶间裂伸入肺叶内所形成。常见有下列4个：

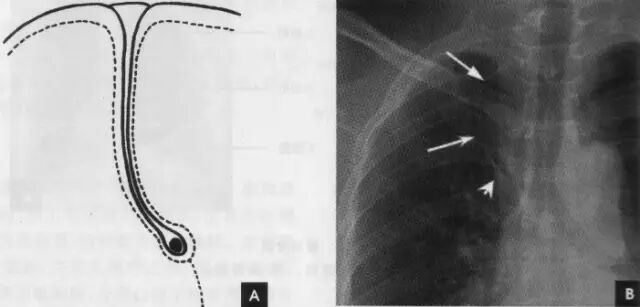

（1）奇叶系因奇静脉位置异常所致，发生率约为0.5%。胚胎发育早期，奇静脉跨于右肺尖，在肺曩上发育时，奇静脉应下移至肺尖内侧，最后固定于右侧纵隔内肺根上方。若这种滑移动作受阻，奇静脉即嵌入右肺上叶肺尖部，壁胸膜和脏胸膜也随之陷入，所以奇副裂由四层胸膜所组成，即两壁胸膜和脏胸膜，被奇静脉分隔的右肺上叶内侧部分称为奇叶。后前位胸片上，奇副裂呈细线状影，由右肺尖部向内、下走行至肺门上方，终端呈一倒置的逗点状，是奇静脉断面的垂直投影（如下图）：
(2)下副叶（心后叶）系下副裂自膈内侧部向下叶基底部伸入，把内侧基底段分隔成为独立的肺叶所致，发生率为6%～10%。两侧均可发生，以右侧多见。后前位胸片上，下副裂呈细线状影由膈面内侧向上、向肺门方向斜行，其长度随副叶伸入的程度而不同，下副裂的内侧部即为下副叶。
(3)后副叶在下叶背段下缘的后副裂呈水平方向伸人，把背段分隔为单独的肺叶，多见于右侧。其易在侧位胸片上显示，表现为一横行细线状影，与横裂约在同一平面；在后前位胸片上偶尔也能显示。
(4)左中副叶是左横副裂把舌叶与上叶其他部分分隔成为单独的肺叶，相当于右肺中叶。
（三）肺段

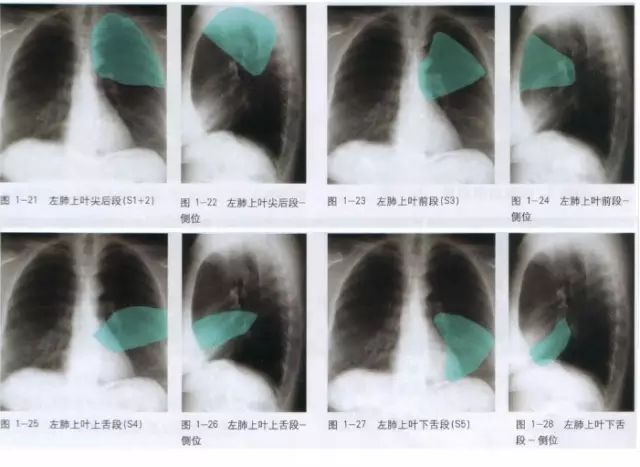

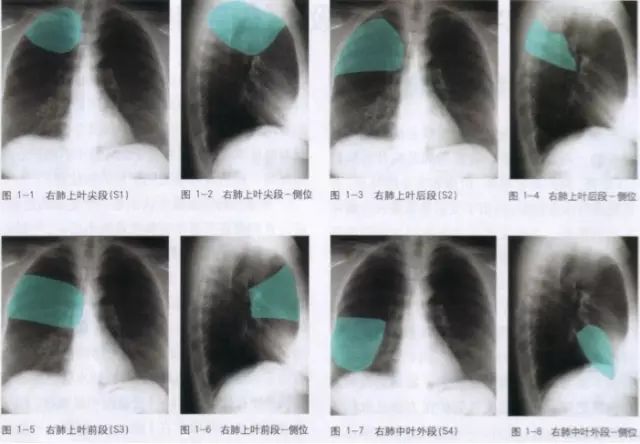

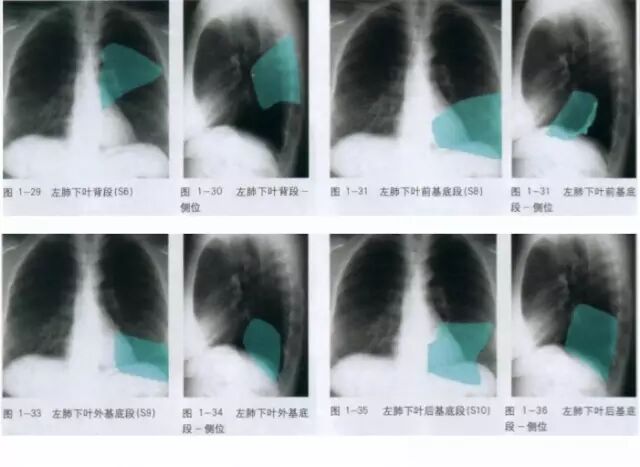

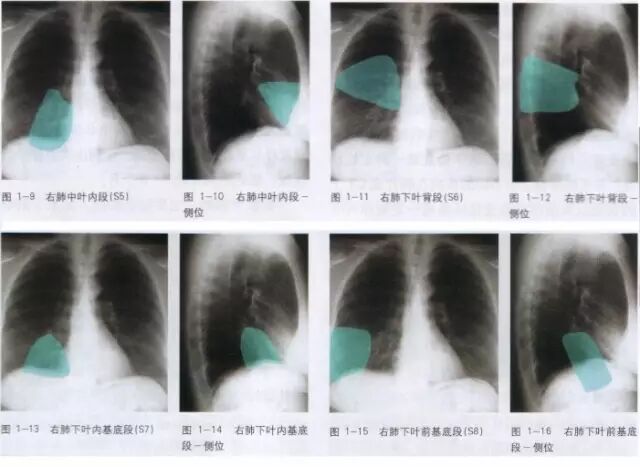

每个脯叶由2～5个肺段组成，各有单独的支气管。一般右肺分为10个肺段，左肺分为8个肺段。肺段多呈楔形，尖端指向肺门，基底指向肺的外围(图7-8、7-9)。正常情况下，x线平片不能显示肺段的界限，只有当肺段发生病变（如实变或不张）时，才能从相邻肺段对比下识别出来。
（四）肺小叶

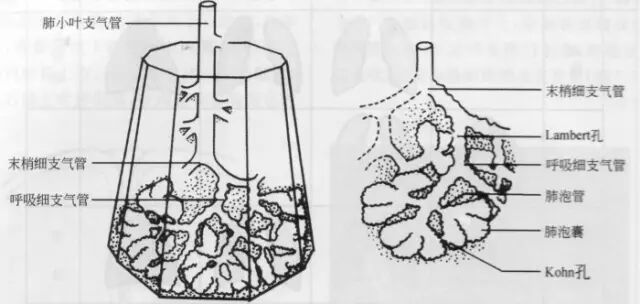

肺段由许多肺小叶组成，其直径为1～2cm。每个肺小叶支气管分出
3～5支终末细支气管，每支终末细支气管支配小叶的一部分称为腺泡（即呼吸小叶），其直径约6mm。终末细支气管在腺泡内继续分出1、2、3级呼吸细支气管，以后再分为筛泡小管、肺泡囊，最后为肺泡，肺泡壁上有肺泡与呼吸支气管之间的通道（lambert孔）和肺泡之间的通道(kohn孔)。从呼吸性细支气管开始至肺泡．属于肺换气部分，其近侧的支气管都属于通气部分。（如下图）
小叶肺动脉伴随其进入肺小叶，小叶周围有疏松的结缔组织与其他小叶分隔，称为小叶间隔，其中有小叶肺静脉和淋巴管。正常胸片上。不能显示肺小叶和腺泡的轮廓。单个腺泡的直径4～7mm，当一个腺泡充满造影剂、渗出液、漏出液或肉芽组织等后，其在胸片上表现为类圆形结节状致密影，其形态如花瓣状，称为“腺泡结节”，是x线片土能识别的最小肺实质单位，因而可视其为肺实质的基本解剖单位。
（五）肺实质与肺间质
肺组织由肺实质与肺间质组成。肺实质为肺部具有气体交换功能的含气间隙及结构，包括缔泡与肺泡壁；肺间质是支气管和血管周围、肺泡间隔及脏胸膜下由结缔组织所组成的支架和间隙。
（六）肺门
x线肺门指肺动脉、肺叶动脉、肺段动脉、伴行支气管以及肺静脉构成。

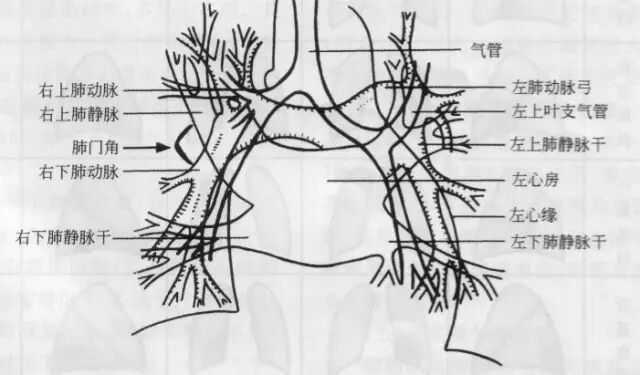

1、正位肺门影后前位胸片上，肺门位于两肺中野内带第2～4前肋间处，通常左侧肺门比右侧高1～2cm，两肺门的大小和密度大致相等。
(1)右肺门可分为上、下两部。上部约占113，由上肺静脉、上肺动脉及下肺动脉后回归支构成。上肺静脉下后干构成右上肺门的外缘；右肺门下部
约占213，由右下肺动脉干构成，其正常宽度不超过15mm，沿中间段支气管外缘平行向外下走行。右肺门上、下部相交形成一钝的夹角，称肺门角，正常该角顶清晰。
(2)左肺门亦分为上、下两部。上部由左肺动脉及其分支、左上叶支气管和左上肺静脉及其分支构成；下部由左下肺动脉及其分支构成，常被心影所遮盖(如下图)。
2、侧位肺门 侧位胸片上，两饲肺门阴影大部分重叠，若以侧位气管轴线为界，右肺门略信其前下，左肺门大部分在其后上。侧位肺门影前缘为右上肺静脉干形成的椭圆形阴影，前后径为2cm左右；中间纵行透亮区为气管及气管分叉，其内圆形透亮影表示支气管开口，右侧在上，左侧居下；后上缘为左肺动脉弓，下缘由两下肺动脉构成下行的树枝状影。因此，侧位肺门影似一尾巴拖长的“逗号”(如上右图)：
（七）肺纹理

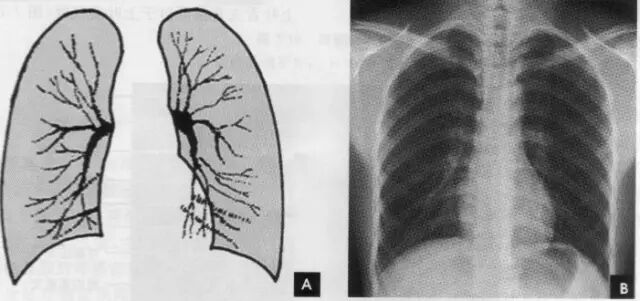

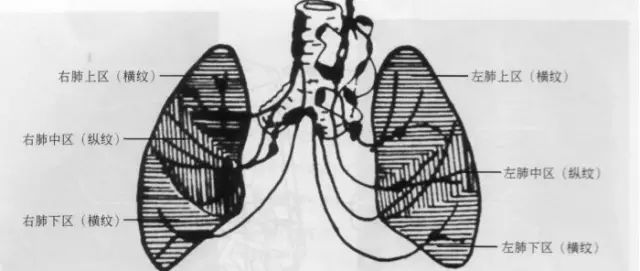

肺纹理为自肺门向肺野呈放射状分布的树枝状阴影，它主要是肺动脉的投影，肺静脉、支气管和淋巴管也参与形成。平片可显示肺纹理的多少，粗细．分布，有无扭曲、变形与移位等。肺纹理由肺门向外围延伸，逐渐变细，至肺野外带渐细小而稀少，距侧胸壁内缘约1cm范围内的肺野基本无肺纹理可见（图下图）。
（八）肺的辩巴引流
肺的淋巴循环非常丰富，肺淋巴管网分为三组．酃胸膜淋巴管网、血管周围淋巴管网和支气管周围淋巴管网。肺的淋巴引流分为深浅两层：胸膜淋巴管网，属于浅层，分布于胸膜内，在胸膜中再汇集成几支主要淋巴管，引流人支气管肺淋巴结（即肺门淋巴结）；血管周围淋巴管网和支气管周围淋巴管网属于深层，首先在肺泡管周围形成淋巴管丛，并汇集成几支淋巴管，这几支淋巴管包绕于支气管、肺动脉和肺静脉的外周，最后引流至支气管肺淋巴结。深浅两层淋巴管之间有吻合支。两肺淋巴引流到纵隔淋巴结的分布，有一大致的范围，每侧肺均可分为上、中、下三区，这种分区与肺叶的划分是不一致的(如图)。
四、气管与支气管

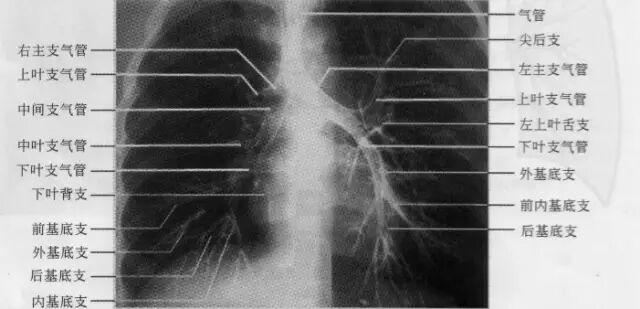

在高千伏或常规胸片上，气管和肺门区的主、叶支气管可以显示；肺段以下支气管因与周围含气肺组织缺乏对比，而不能显示。须借助于支气管造影方能显示其分布和腔内状况。
气管起自喉部环状软骨（12~19个，多为14~16个）下缘（相当于第6～7颈椎平面），长10～13cm（男子10.63cm，女子9.8cm），宽1.5～2.0cm（男子2cm，女子1.8cm），在第5～6胸椎平面分为左、右主支气管，其远端形成隆突角（或气管分叉角），正常该角为60°～85 °（女子略大于男子）。右侧主支气管粗短、陡直，平均长约2. 5cm，与体轴中线的夹角为20°～30°；左侧主支气管细长、倾斜，平均长约5cm（男子较女子稍长），与体轴中线的夹角为40°～55°。由于支气管的形态特点和右肺容积比左肺大，故气管内异物坠入有支气管的机会较多。两侧主支气管分别分出肺叶支气管，继而再分出肺段支气管，并继续逐级分支，直到终末细支气管。
右侧支气管分为上、中、下肺叶支气管及其所属10支肺段支气管。上叶支气管与右主支气管几呈直角向外侧分出，进入上叶后随即分出尖、后、前三支肺段支气管。自上叶开口向下至中叶开口的一段支气管是中间段支气管，无任何分支。自中间支气管下段前壁发出中叶支气管的内、外两支肺段支气管。下叶支气管为中间段支气管的直接延续．宽约1cm，主干甚短，共分为背支、内基底支、前基底支、外基底支和后基底支5支肺段支气管：在正位片上，四基底支自外向内的顺序，依次为前、外、后、内；侧位片上，自前向后依次为前、内、外、后。左侧支气管分为上、下肺叶支气管及其所属8支肺段支气管。左上叶尖后支相当于右上叶的尖支和后支；左下叶前内基底支相当于右下叶的前、内基底支；左侧无中间支气管，相当于右中叶的左上叶舌支直接开口于上叶支气管（如下图）。
五、膈
隔为一薄层肌腱组织，位于胸腔和腹腔之间，分左右两叶，各呈圆顶状，其上、下面分别为胸、腹膜昕覆盖。膈上各肌束之间有三角形裂隙，有数孔道供贯通胸腹腔的结构经过，其三角区和孔道均构吱横瞒的生理薄弱点，是膈疝的好发部位。膈肌的运动是呼吸动作的重要部分，占肺活量的60%。膈吼收缩时，圆顶减小并降低；弛缓时，圆顶抬高。膈的运动幅度在平静呼吸时为1～3cm，深呼吸时为1～5 cm。两膈的活动度大致对称。
在正位胸片上，膈显示为圆顶状阴影，边缘光滑整齐，顶峰靠近中内1／3处。内侧与心脏形成心膈角。外侧与胸壁相交形成肋膈角；在侧位片上，圆顶部靠前，前端与前胸壁形成前肋膈角，后部与后胸壁形成后肋膈角，正常时前、后肋膈角均为锐角，后肋膈角位置最低。右膈顶的位置，一般与第6前肋或第10后肋等高，多数人右膈比左膈高1～2cm，这是因为心脏位置偏于胸腔左侧，故而将左膈压低。膈的位置在正常时可有若干变动：例如儿童膈位置较高，老年人则较低；矮胖型膈位置较高，瘦长型则较低；卧位时膈位置较高，立位时则较低；呼气时膈位置较高，吸气时则较低等。
膈形态的变异有：
①局限性瞒膨出：系蕊部分肌纤维短而薄弱引起张力不匀所致。
②波浪瞒：在深吸气时膈面呈3～4个小弧形隆起影，边缘部相互重叠。这是由于膈个别肌束肥大引起其收缩不均匀所致。

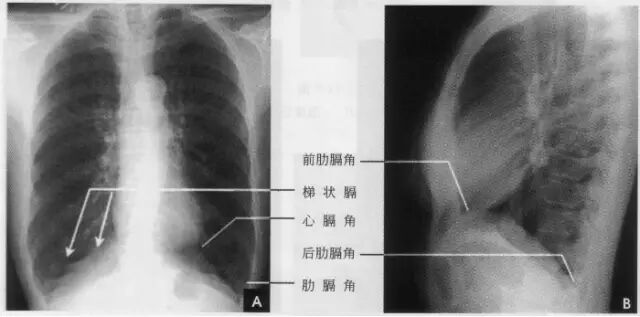

③梯状膈。深吸气时膈面出现数个呈梯状排列、尖端引向外上方的突起影，这是由于附着于各前肋端的膈面被肋骨过度牵引所致(如下图)。
六、纵隔
纵隔位于胸骨之后，胸椎之前，介于两肺中间，富上至下、自前至后把胸腔分为左右两半。其上界是胸腔入口，下界为膈。两侧为纵隔胸膜和肺门。其中有心脏、大血管、气管、主支气管、食管、淋巴组织、胸腺、神经及脂肪等器官和组织。

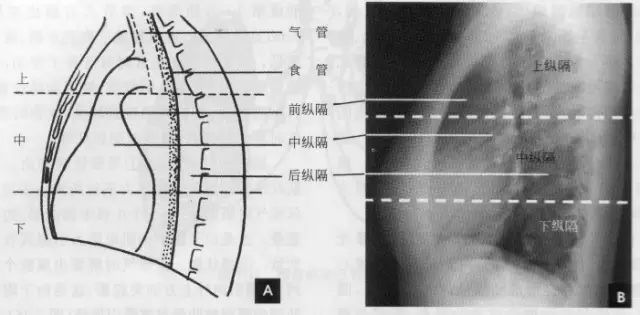

纵隔的分区对确定纵隔病变的部位和分析病变性贡有重要意义。分区的方法有多种，一般采用九分区法，即在侧位胸片上将纵隔划分为前、中、后夏上、中、下共九个区。前纵隔系胸骨之后，心脏、升主动脉和气管之前的狭长三角形区域，中纵隔相当于心脏、主动脉弓、气管和肺门占据的范围，食管前缘为中、后纵隔的分界线，食管以后和胸椎旁沟 l为后纵隔；自胸骨柄、体交界处至第4胸椎下缘连一水平线，其上为上纵隔，其下至肺门下缘的水平线（相当于第4前肋端至第8胸椎下缘的连线）为中纵隔，肺门下缘的水平线以下至膈为下纵隔(如上图)。后前位胸片上，纵隔在两肺之间形成致密阴影，隙气管和主支气管可以分辨外，其余结构间无明显对比，只能看到其与肺部邻接的轮廓。正常时因胸腔两侧压力相等，纵隔阴影居中，呼吸时无左右移动。儿童在2岁以下胸腺生长速度较纵隔快，在后前位胸片上常见一侧或两侧纵隔阴影增宽，边缘锐利，通常自上纵隔开始，向下逐渐增大向肺内凸出，下端成角，使增大的胸腺呈三角形，这是典型表现，遵骑踩影酷似船帆，故亦称“船帆征”，尤以呼气时明显(如下图)。
七、心脏大血管
心脏和大血管在平片上的投影彼此重叠，仅能显示各房室和大血管的轮廓，不能见到其内部结构和分界。因此，必须用不同的位置投照，才能使各个房室和大血管的边缘显示出来。常用后前位、右前斜位、左前斜位和左侧位的摄影，分述如下：
（一）后前位

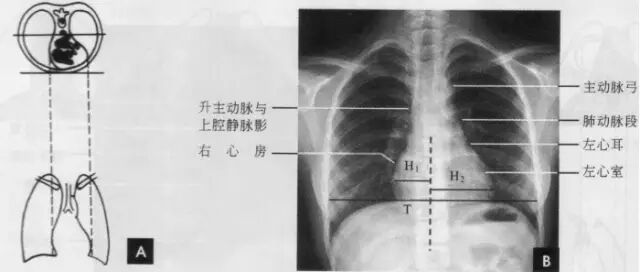

正常心影2/3位于中线左侧，1／3位于右侧，心尖指向左下，心底部朝向右后上方，形成斜的纵轴。后前位心脏大血管有左右两缘：心右缘分为两段，上段为升主动脉与上腔静脉的总合影，在幼年和青年人边缘主要为上腔静脉影向上延伸，在老年人常见纡曲延长的升主动脉影突出于上腔静脉边缘之外；心右缘下段为右心房所构成，有时在心瞩角内可见一向外下方倾斜的三角形影，为下腔静脉攻肝静脉影，深吸气时明显。心左缘分为三段，上段为主动脉弓；中段为肺动脉主干，但偶尔可为左稀动脉构成，称肺动脉段或心腰，此段较低平或稍突出：下段由左心室构成，左心室在下方形成心尖。左心室与肺动脉之间有长约10cm的一小段，由左心耳构成，正常时不能与左心室区分。透视下左心室与肺动脉段的搏动方向相反，两者的交点称相反搏动点，该点上下两侧心缘里“翘翘板”样运动，该点位置是衡量左右心室增大的一个重要标志。肥胖人左心膈角常有脂肪垫充填，为密度较低的软组织影。后前位能了解心胸及肺循环概况，正常人心（h1+h2）胸(t)比率不大于0.5（如下图）。
（右前斜位）

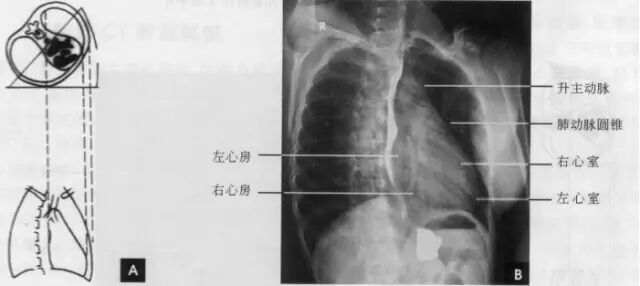

标准右前斜位（又称第一斜位）为后前位向左旋转约45。所得影像。心前缘自上而下由主动脉弓曼升主动脉、肺动脉、右心室漏斗部、右心室前壁和左心室下端构成。升主动脉前缘平直，弓部则在上方弯向后行；肺动脉段和漏斗部稍为隆起；心尖以上大部分为右心室构成。心前缘与胸壁之间有尖向下的三角形透明区称为心前间隙。心后缘上段为左心房，下段为右心房，两者无清楚分界。心后缘与脊柱之间透明区称心后间隙，食管在心后间隙通过，钡剂充盈时显影。右前斜位主要观察右室流出道及左心房大小（如下图）。
（三）左前斜位

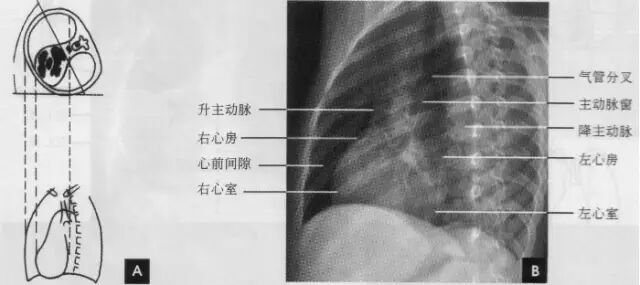

从后前位向右旋转约60。得到左前斜位（又称第二斜位）．此时室间隔与中心x线接近平行。因此．两个心室大致是对称的分为两半，前方一半为右心室．后方一半为左心室。心前缘上段为右心房．下段为右心室，右心房段主要由右心耳构成，房室分界不清。右心房影以上为升主动脉，两者相交成钝角：心后缘可分为上下两段，上段由左心房，下段则由左心室构成。左心室段的弧度较左心房大，两个不同弧度的交接点，可作为两者的分界。通过主动脉窗可兄气管分叉，主支气管和肺动脉，左主支气管下方为左心房影。左前斜位可了解各房室和主动脉情况（如下图）。
（四）左侧位

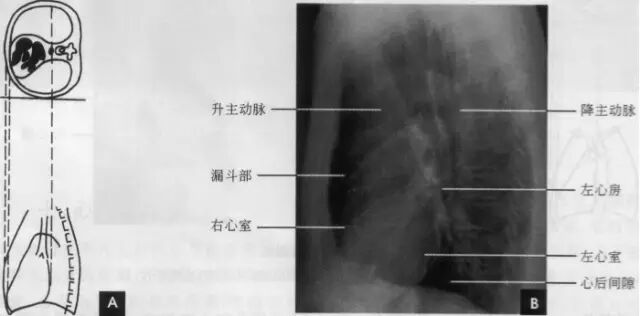

心影从后上向前下倾斜，心前缘下段为右心室前壁，上段则由右心室漏斗部与肺动脉主干构成，再苣上为升主动脉前壁，直向上走行。这些结构与翦髓壁之间的三角形透亮区称为胸骨后区。心后缘上中段由左心房构成，下段则由左心室构成。心后下缘、食管与膈之间的三角形间隙，为心后食管前间隙(如下图)。
（五）影响纵隔心血管形态的生理因素

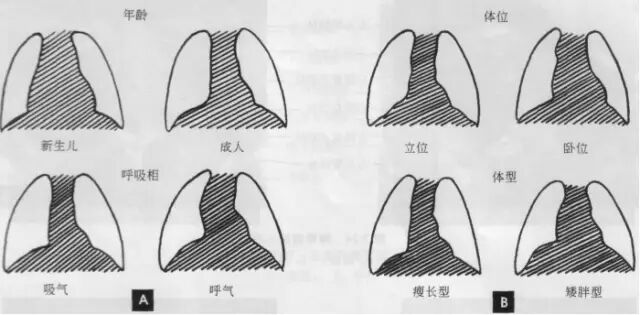

正常心血管的大小和形态受年龄、呼吸相、体位和体型等因素的影响而有差异：新生儿纵隔阴影宽而短，随着年龄增长逐渐趋于狭而长；呼气时纵隔阴影相对地变宽而短，吸气时相对地变狭而长；卧位较立位时宽而短；瘦长型较矮胖型者狭而长(如下图)。
|
|
