基准电压源是一个在多个精密采集、测试设备、工业控制、医疗、传感器、电池检测、太阳能、储能多个应用都会出现，但是我们在选型时候精密采集推荐选 TPR50/70，到了工业控制却要换成 TPR31/33？
在模拟电路里，电压参考绝不是一个“通用件”。它可以比喻成系统的“尺子”，尺子歪了，ADC 测不准，数据漂移、环路失控、甚至整个系统崩盘。
可现实是，基于应用场景的基准源选型差异真的天差地别：医疗仪器要长期稳定，太阳能逆变要能抗高 Vin，电池检测则容不得半点零点偏差。
本文将基于 精密采集、工业控制、医疗、储能 等典型应用场景，带你看清每个场景背后的选型逻辑，一张表搞定“电压基准怎么选”。
我们先解释下什么是基准电压源，基准电压源可以提供一个稳定、不随负载与温度波动的固定电压，典型值包括1.25V、2.048V、2.5V、3V、4.096V、5V、10V等。
典型应用：
下面是主要基准源主要应用场景：
- • ADC/DAC基准输入（如SAR ADC、Sigma-Delta ADC）
- • 放大器偏置点设置
- • 电源监控、比较器参考电压
- • 模拟前端（AFE）或传感器供电
- • MCU电压基准（如STM32、C2000等ADC REF）
- • 精密测量、电流采样、电压环路调节
选型基准源需要关注下面这几个核心性能：
01 Voltage Reference Key Parameters

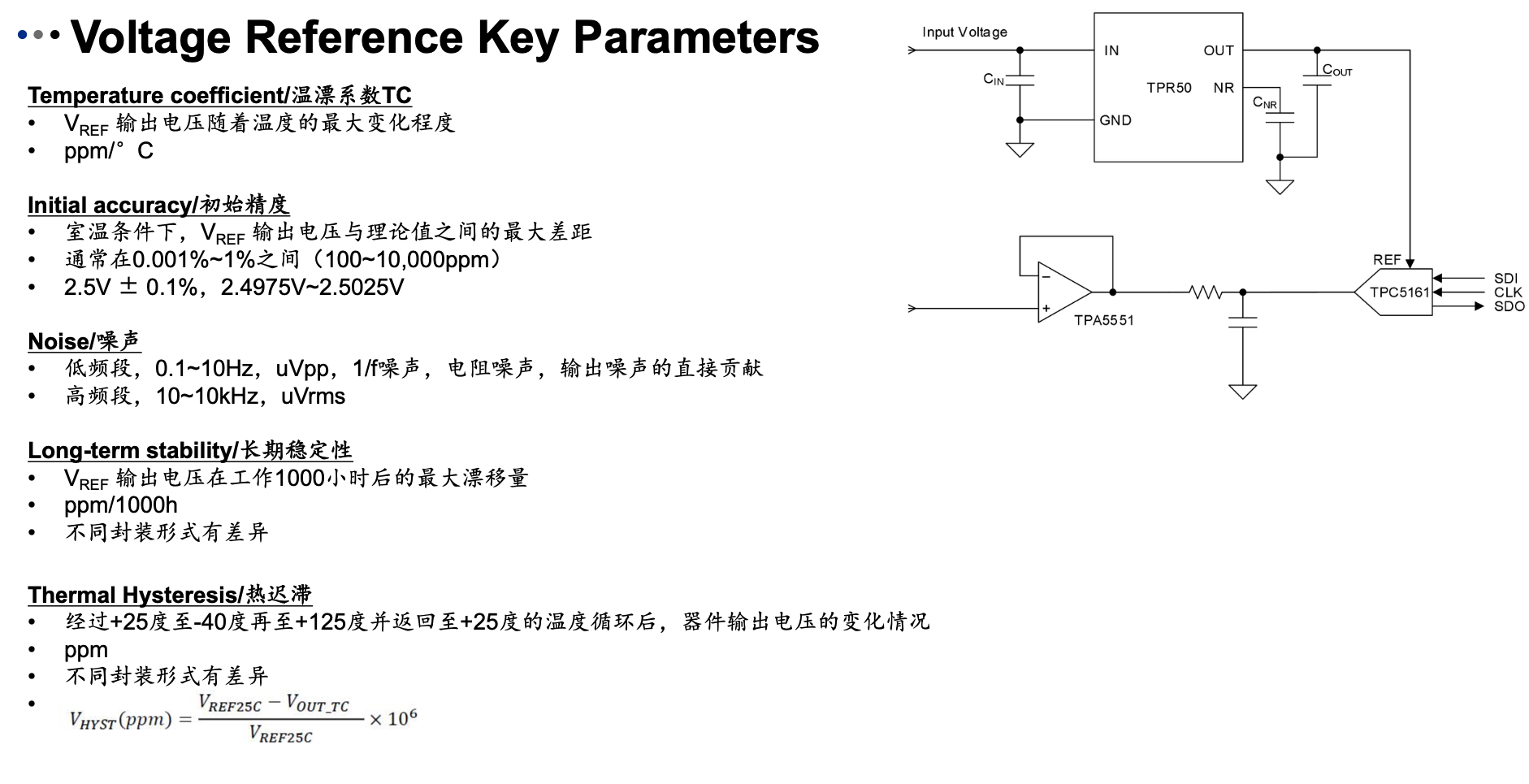

Voltage Reference Key Parameters
这张 Voltage Reference Key Parameters图列出了基准电压芯片的主要性能指标，包括：
- • 初始精度（Initial Accuracy）：出厂时设定的基准电压与理想值的偏差。精度越高，后续校准成本越低。
- • 温度系数（Temp Coefficient, TC）：环境温度变化引起输出电压漂移的程度，常以 ppm/°C 表示。
- • 噪声（Noise）：影响信号链下游 ADC/DAC 的分辨率和系统整体信噪比。
- • 长期稳定性（Long-term Drift）：在长期工作（通常 1000 小时以上）过程中输出电压的漂移量。
- • 负载调节率 / 电源抑制比（Load Regulation / PSRR）：决定芯片在不同负载电流、不同电源噪声条件下能否保持稳定输出。
解读：选型时不能单看“精度”或“温漂”，而是要在精度、温度适应性、噪声和长期漂移之间做权衡。
02 Temperature Coefficient (TC)

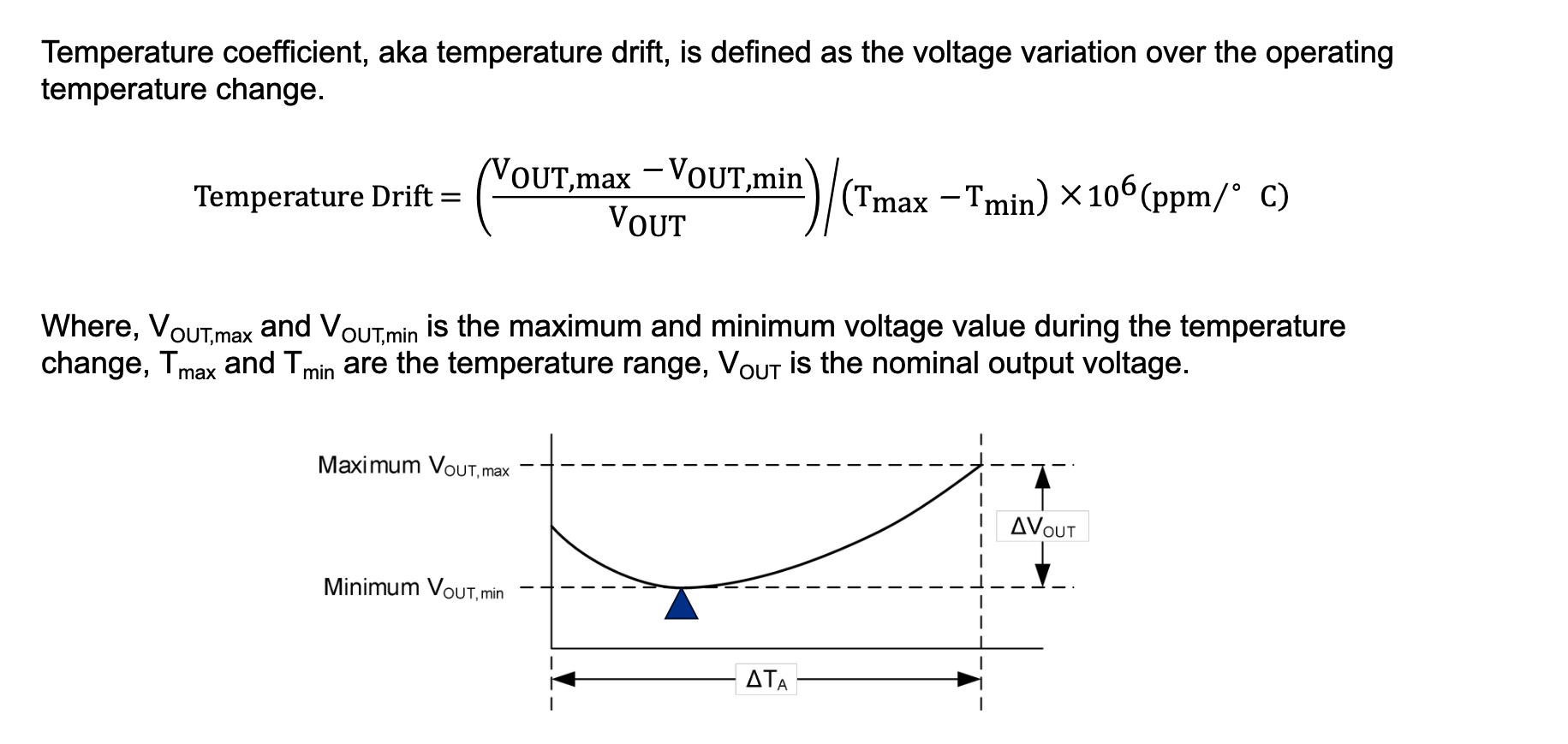

Temperature Coefficient
这张 Temperature Coefficient (TC)图展示了不同器件在温度变化下的电压漂移情况：
- • 温度系数低的芯片（比如 <2 ppm/°C），在宽温区（-40°C ~ 125°C）内依然保持输出电压稳定。
- • 温度系数高的芯片（比如 >25 ppm/°C），随着温度升高或降低，基准电压会明显漂移，导致下游 ADC/DAC 的精度劣化。
解读：如果应用在 车规、工业控制或精密医疗 场景，建议选择低 TC 芯片；而在消费级或对精度要求一般的场合，可以容忍较高的 TC，从而换取更低成本。
03 Long-Term Stability

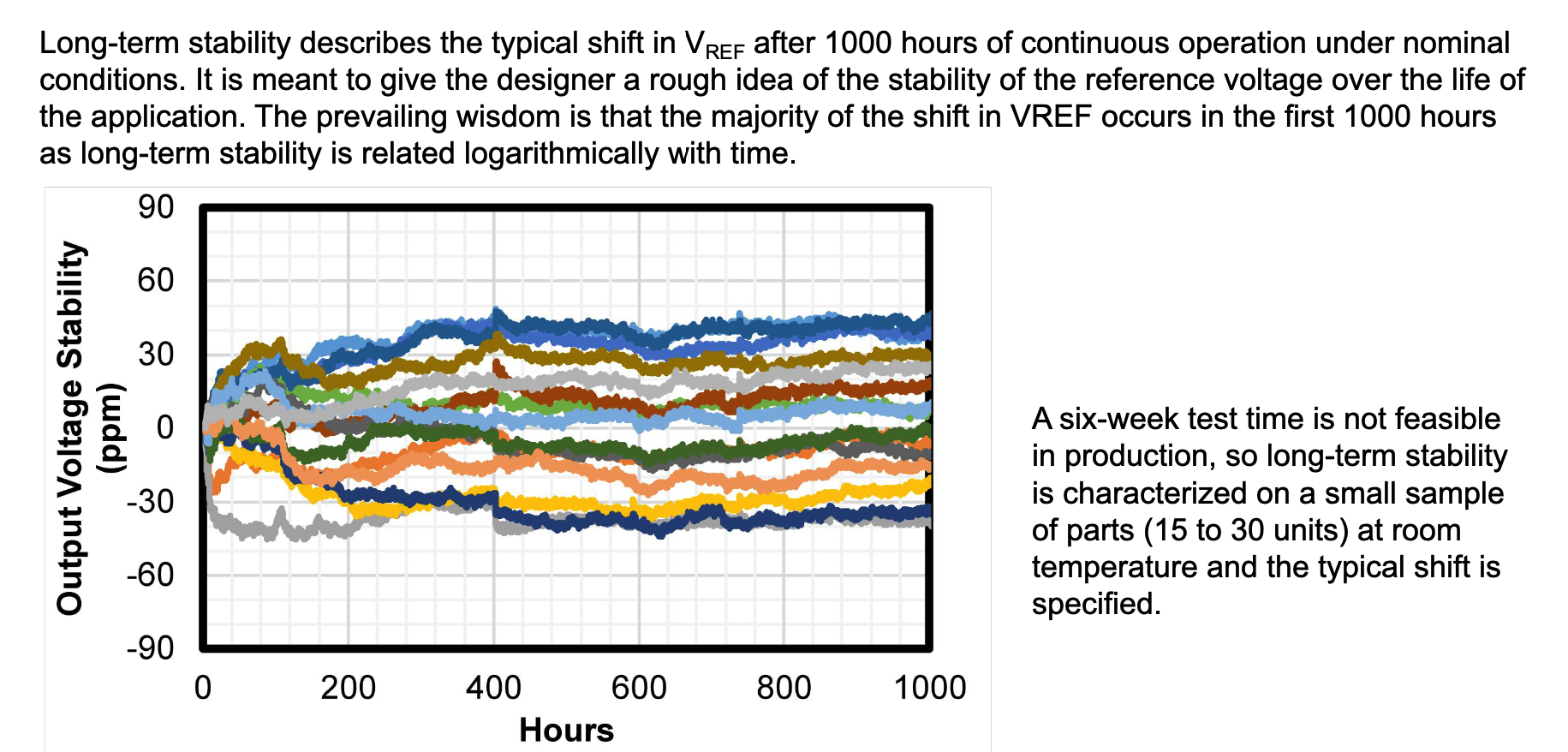

Long-Term Stability
这张Long-Term Stability图显示了不同电压基准芯片在长期运行（如 1000 小时、2000 小时）中的电压漂移：
- • 优秀的芯片的长期漂移可低至 10 ppm @ 1000 h，几乎可以忽略。
- • 普通芯片可能达到 数百 ppm @ 1000 h，长期积累会显著影响系统标定与测量精度。
📌 解读：长期稳定性对于 工业传感、计量检测、通信基站 等场景尤为关键，因为这些应用往往需要多年运行而不能频繁重新校准。

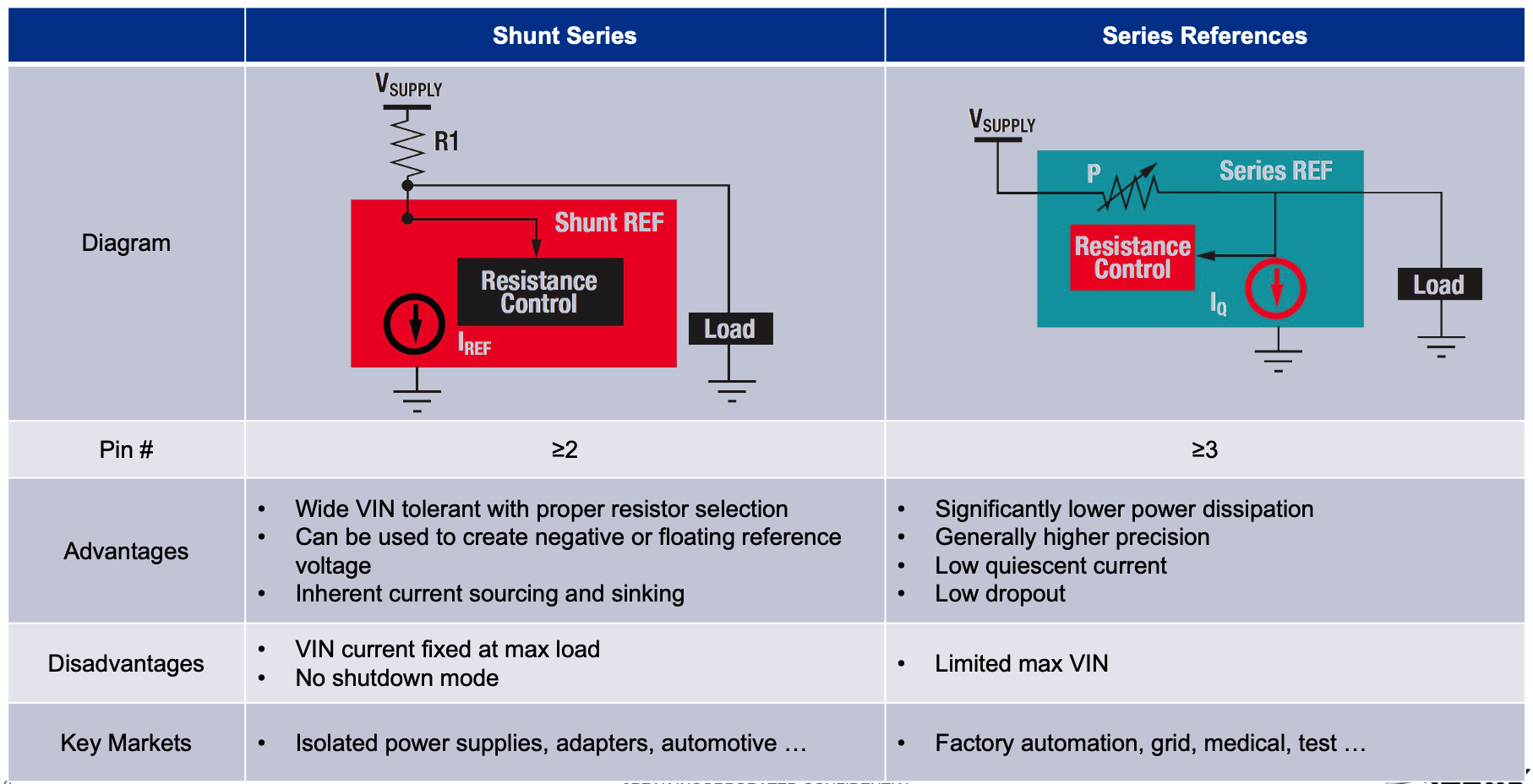

下面我们先讲基准源的类型，主要分两类Series还是Shunt
Series型：精度优、VIN宽、噪声低
- • 优点：能输出多个固定电压（如2.5V、3V、5V等），温漂控制更佳
- • 缺点：需要单独供电，不能像齐纳管一样直接并联
适合：ADC、工业电源、低噪声前端、MCU供参考电压
例如思瑞浦的产品：
- • [TPR50xxx系列]：0.05%初始精度 + 3ppm/℃ TC
- • [TPR70A]：仅0.1ppm/℃ TC，替代LM399A、ADR1399、LTZ1000
Shunt型：兼容齐纳管，结构简单
- • 优点：串联限流电阻即可工作；可作为电压箝位/简单参考
- • 缺点：精度通常低，负载调整率与温漂不及Series型
适合：低成本系统、替代TL431等老牌器件
例如思瑞浦的产品：
- • TPR431B（2.5V±0.5%，100ppm）
- • TPR6040（高精0.1%，25ppm）

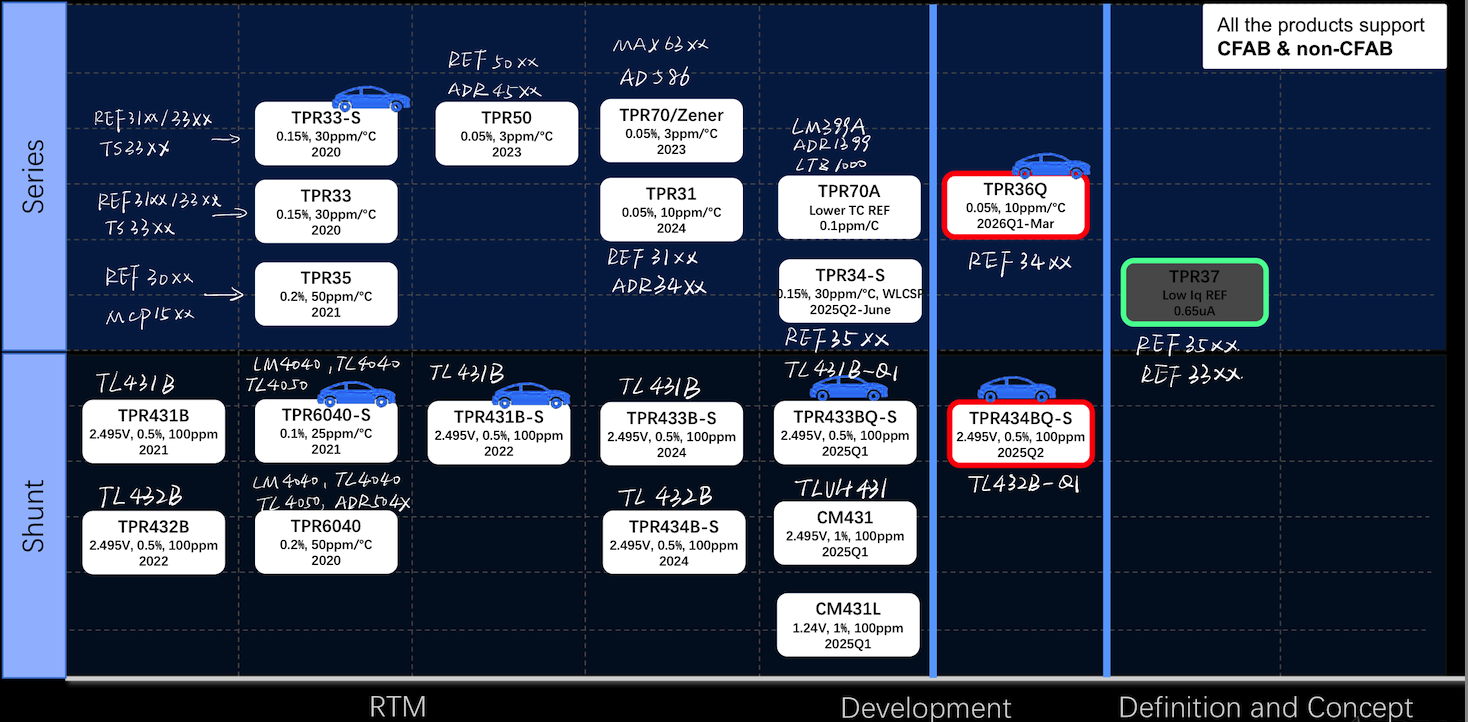

我们按应用维度整理成表格选型表格如下图
- • 原因：数据采集系统（DAQ）最怕参考电压不稳，因为它直接影响 ADC/DAC 的精度。
- • TPR50/70 优势：
- • 初始精度高（0.05%），减少标定需求；
- • 温漂低（2.5ppm/℃ / 1.5ppm/℃），保证全温区稳定。
👉 适合对 瞬时精度 + 长期一致性 要求很高的实验室和工业 DAQ 系统。
- • 原因：测试设备需要长时间保持一致的基准电压，否则测量会失真。
- • 优势：同样依赖高初始精度 + 低温漂，保证 测试数据可重复性。
👉 推荐和数据采集一致，选 TPR50/70。
- • 原因：工业现场供电复杂（24V、12V 等），环境温差大，噪声多。
- • TPR31/33/35 优势：
- • 支持更高输入电压（15V/36V），能直接适应工业电源；
- • 温漂和稳定性足够覆盖工业需求；
- • 成本相对比 TPR70 更友好。
👉 更注重 耐压能力 + 工业可靠性，而非极限精度。
- • 原因：医疗设备（如 ECG、血压计、超声仪）需要 长期稳定的基准电压，否则测量结果偏差会影响诊断。
- • 组合逻辑：
- • TPR50：精度和温漂优异，保证前端 ADC 的分辨率；
- • TPR31/33：输入电压支持更高，适应医疗设备多电源设计。
👉 强调 精度 + 稳定性 + 可靠电源适应性。
- • 原因：传感器信号弱（mV 级），对基准电压波动非常敏感。
- • 优势：
- • TPR50：低温漂，保证小信号放大后的精度；
- • TPR31/33：工业电源适应能力强，满足传感器在恶劣环境下的可靠性。
👉 重点是 稳定性 + 工业耐压。
- • 原因：电池电压测试需要对参考电压精度要求极高，否则电芯一致性判断会失真。
- • 推荐 TPR50：
- • 初始精度和温漂兼顾；
- • 输入电压不需太高（可通过电路调理），所以 TPR50 足够。
👉 优先保证 精度，而不是高 Vin。
- • 原因：太阳能逆变器电源环境恶劣，输入电压范围大。
- • 推荐逻辑：
- • TPR31/33：支持 15V 输入，能适配常规逆变电路；
- • TPR43X：输入耐压更高（支持更高 Vin），适合直连高压电池/光伏系统。
👉 这里强调的是 高 Vin 适配性 + 长期稳定性。
- • 原因：储能系统（电池簇、BMS）同样需要高耐压和长期稳定的基准电压。
- • 推荐逻辑：与太阳能逆变类似，选择支持高 Vin 的系列。
👉 保证 在大电流、大电压环境下依旧可靠。
