工欲善其事，必先利其器——小匠上新啦！！！今天开始我们陆续上架贝朗 Dialog+系列 ,和大家一起学习全新的机型。我们将继续拆解设备各个部分，抽丝剥茧，带大家熟悉透析机的水路。第二系列将详细描述贝朗Dialog+水路原理及相关维护等内容，敬请期待。
工欲善其事，必先利其器系列二：贝朗Dialog+

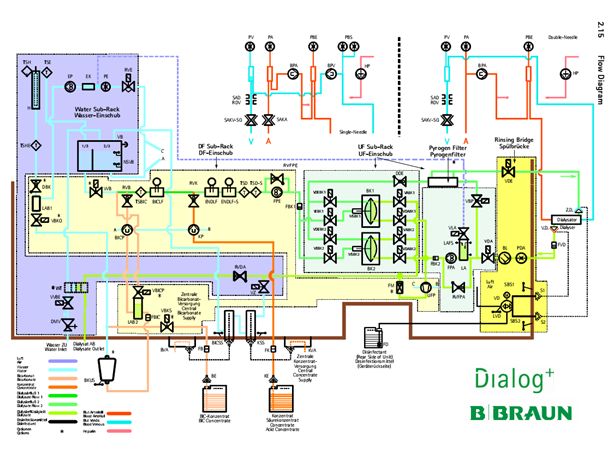

贝朗Dialog+ 水路图
本期我们先来了解一下贝朗 Dialog+（某一版本）透析机水路走向：
进水、除气、加热节段
由水处理输出的反渗水经供水管路连接至透析机进水口，经进水减压阀（DMV：其控制压力不高于1.3bar） → 进水电磁阀（VVBE/RVVB）→ 热交换器（WT）→ 水箱（VB 2/3）除气比例阀（RVE）→ 除气压力传感器（PE：除气压低于-500mmHg）→ 除气室（EK）→ 除气泵（EP）→ 温度传感器（TSHE）→ 加热器（H）→温度传感器（TSE）→ 水箱（VB 1/3）如图1中蓝色部分所示。
贝朗Dialog+ 水路进水、除气、加热节段
配比透析液节段

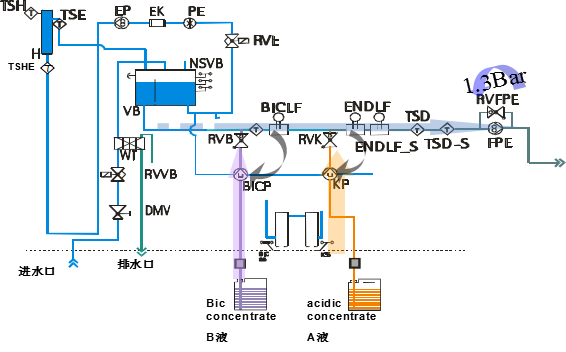

B液经由B液泵（BICP）吸入先与经除气、加热后的反渗水混合 → B液温度传感器（TSBIC）→ B液电导度传感器（BICLF）→ A液由A液泵（KP）吸入 → 与之前B+RO溶液混合形成透析液 → 透析液电导度传感器（ENDLF）→ 透析液电导度检测器（ENDLF_S）→ 透析液温度传感器（TSD）→ 透析液温度检测器（TSD_S）→ 正压泵（FPE）→ 平衡腔新液侧（BK1/BK2）→ 透析器输入节流阀（DDE）→ 超净滤器（DF Filter）→ 透析器入口阀（VDE）→ 透析器（Dialyzer）如图1中浅绿色部分。
贝朗Dialog+ 水路配比透析液节段
平衡器控制阶段
透析器（Dialyzer）流出的废液 → 废液压力传感器（PDA）→ 漏血传感器（BL）→ 透析器出口电磁阀（VDA）→ 空气分离室（LA）→ 流量泵（FPA）→ 平衡腔废液侧（BK1/BK2） → 废液节流阀（RVDA）→ 热交换器（WT）流出排水管。如图1中深绿色部分所示。
贝朗Dialog+ 水路平衡器控制节段
消毒节段：

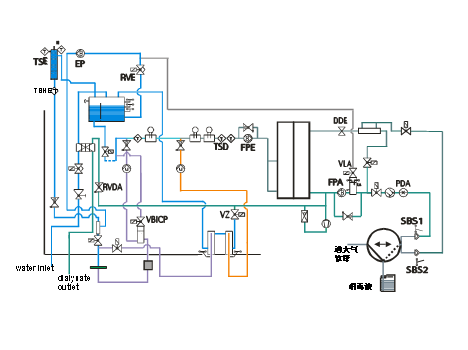

消毒液经消毒液吸入口 → 消毒阀（VD） → 超滤泵（UF） → 水箱（NSVB）加温。下图为消毒过程中的水路系统连接。
贝朗Dialog+ 水路消毒节段
9系贝朗机的小伙伴看这里
8系的看官请往下翻
贝朗的水路对于新手玩家来讲依旧复杂，在这里小匠给大家提供一个小技巧，分层记忆！

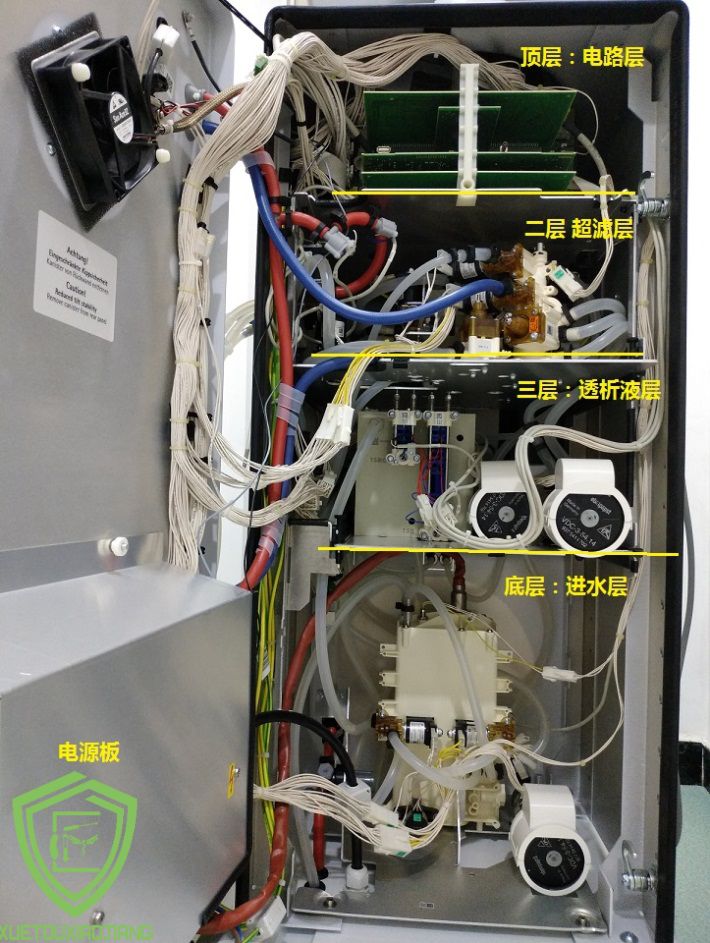

贝朗从机箱背面看可见分四层，顶层为电路层，在这里不对赘述。这种水、电分开的设计较为常见。第二层超滤层：平衡系统相关的水路部件均在这一层，包括平衡腔以及空气分离室。第三层为透析层：透析液配比相关的部件(浓缩液泵、浓度传感器等)请来这里找。底层进水层：与透析机进水、加热、除气功能有关的全部在底层。
贝朗Dialog+ 背部机箱总览

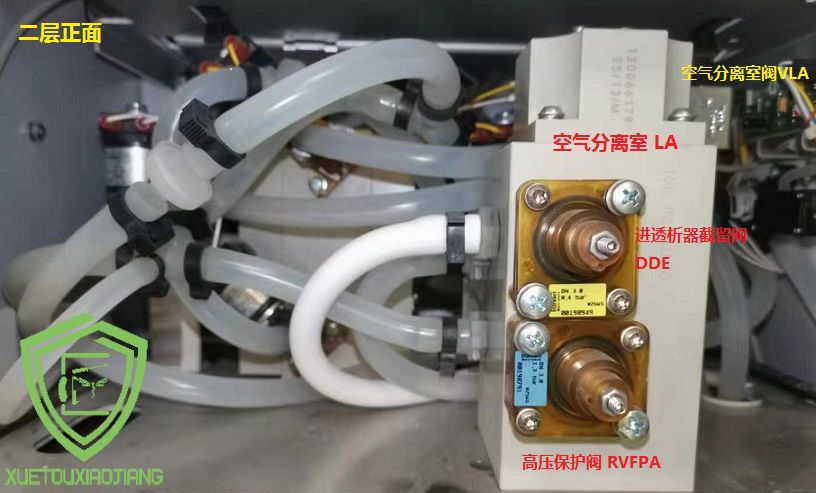

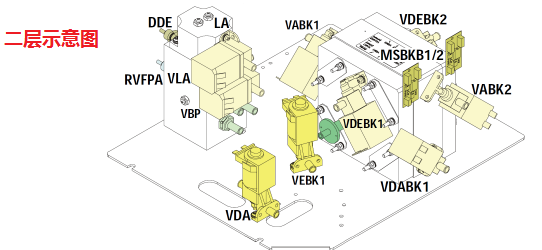

二层超滤层图解：

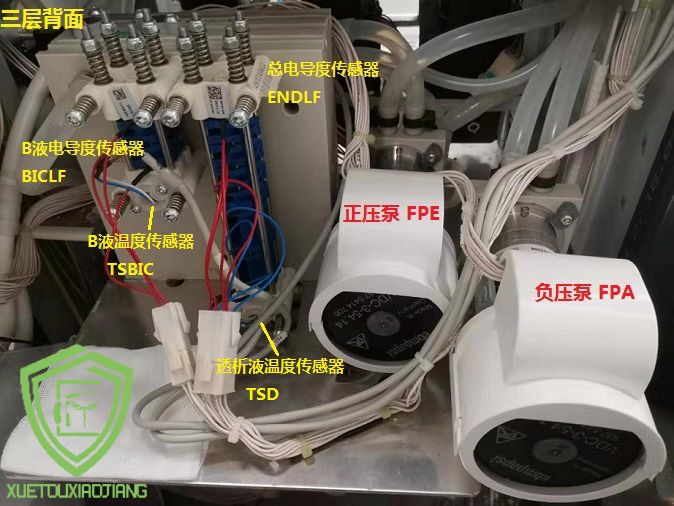

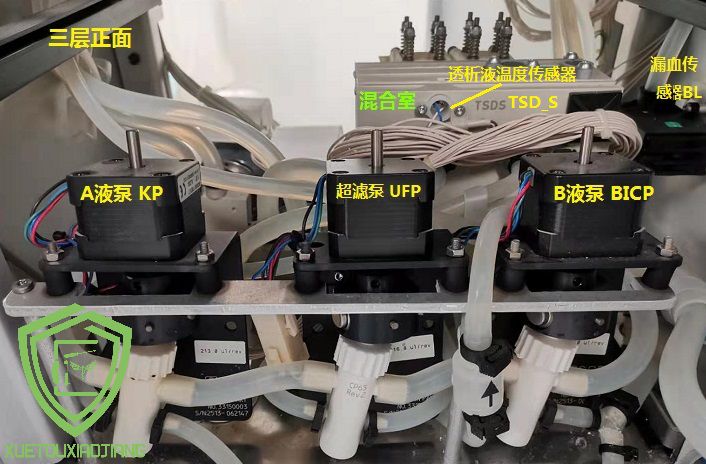

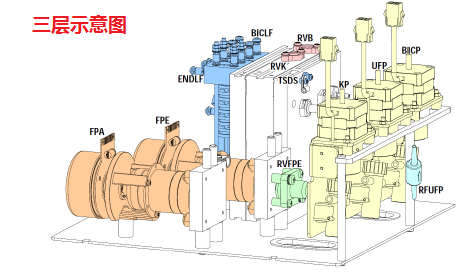

三层超滤层图解：

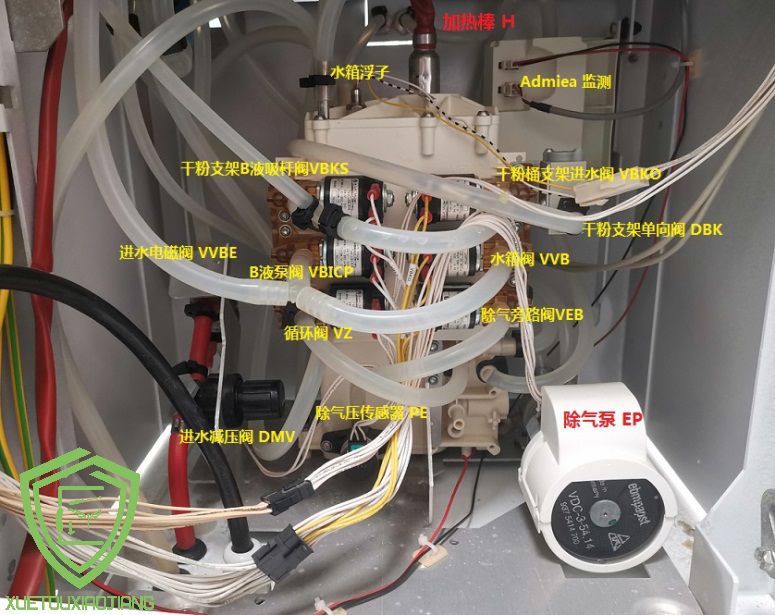

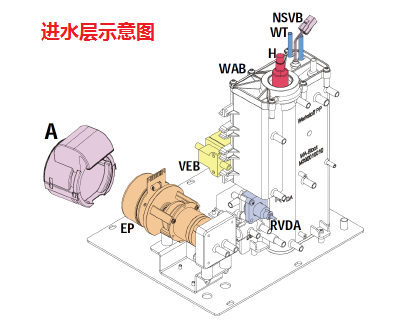

底层进水层图解：
贝朗Dialog+ 底部机箱总览
（二）8系贝朗机结构示意图：

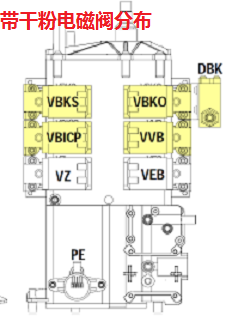

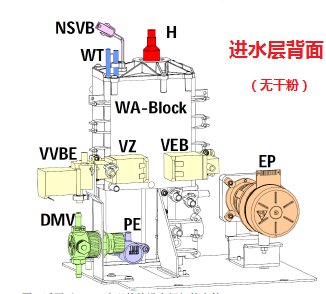

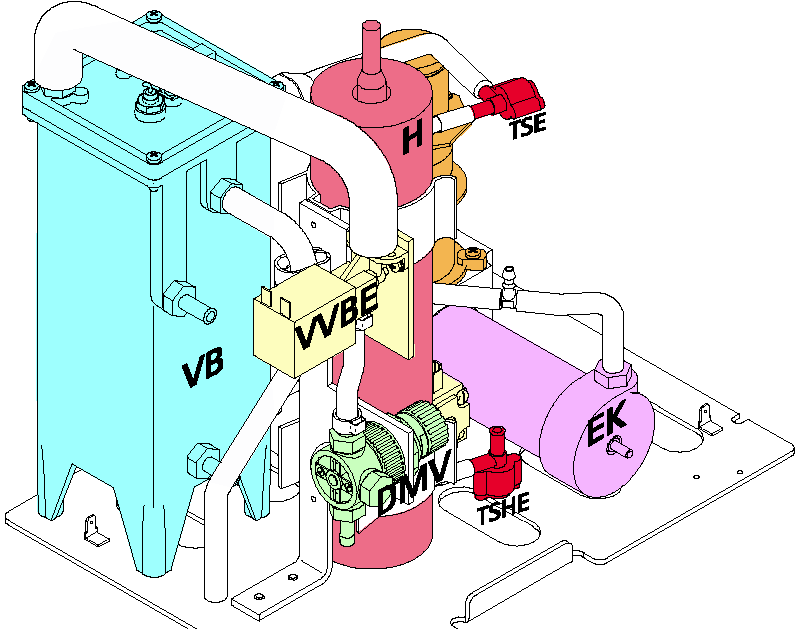

进水除气模块：

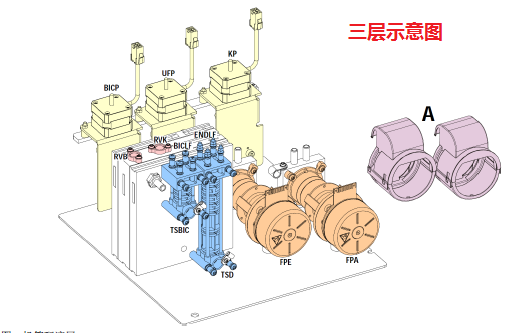

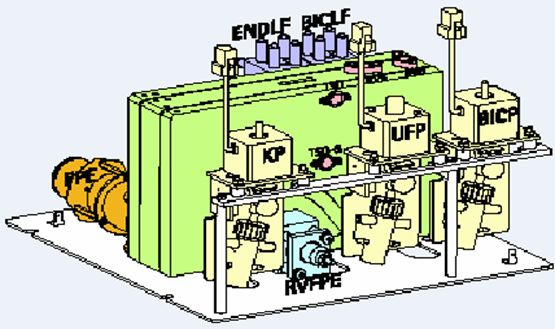

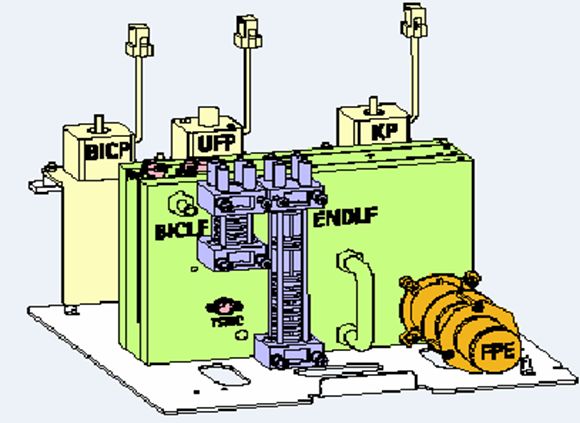

透析液配置模块：

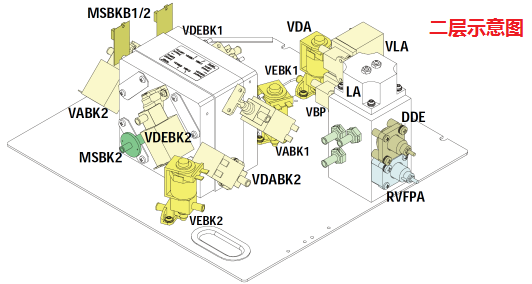

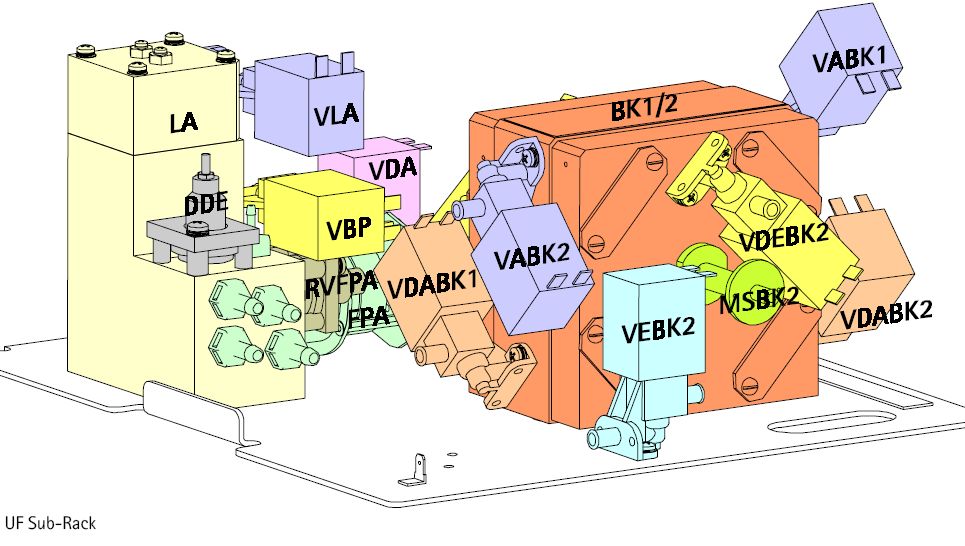

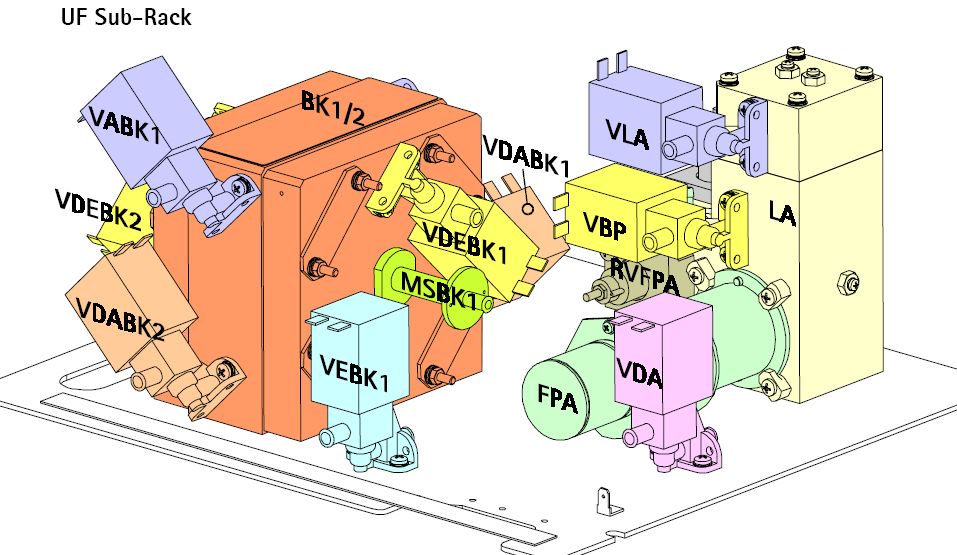

平衡腔模块和空气分离室：

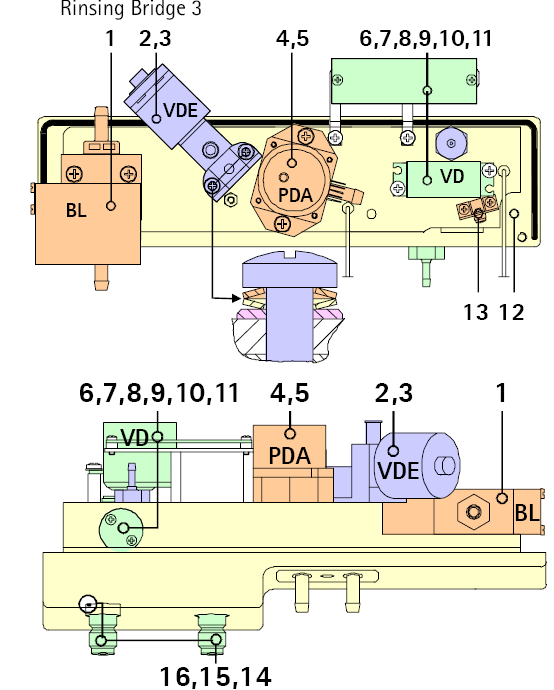

冲洗桥部分：
作者：内蒙古通辽市医院 唐斯
编辑：小匠陌云
内容版权归小匠所有，非Logo图来源于贝朗厂家
转载请注明来源，向作者及工作人员致敬
