      工欲善其事，必先利其器 ———小扳手界面是大家对贝朗透析机治疗中维修总览界面的一种称呼，作为可以一览透析机全部状态的“神器”，掌握小扳手界面是工程师的必备技能。这一讲我们一起了解9系贝朗透析机的小扳手界面。

工欲善其事，必先利其器系列二：贝朗Dialog+

掌握“小扳手”的第一步是要熟悉常用部件的英文缩写，以及重要部件的正常值。对于大家表示小扳手界面内容英文多，记不住。小编泣血奉上首页中英文对照。

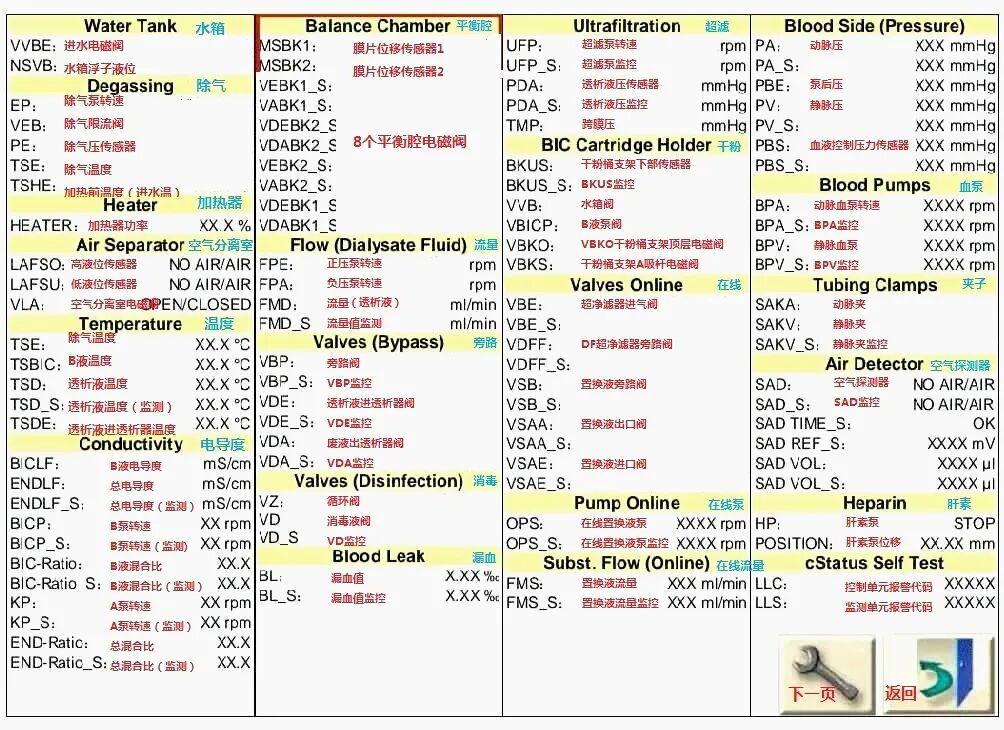

       贝朗Dialog+ 小扳手界面对照

（五）平衡腔

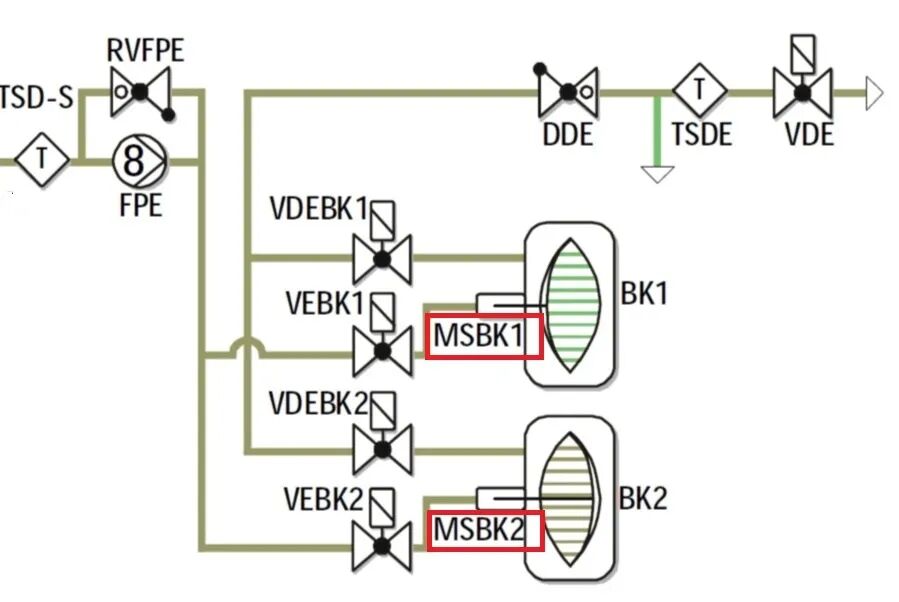

1）平衡腔膜片位移传感器MSBK1、MSBK2

   MSBK1、MSBK2为电感式位移传感器，与膜片相连接，材料为铁氧体。膜片在移动时带动传感器移动切割线圈，产生电流，以传感器产生的电流大小判断膜片的位置。在扳手界面，大家实际看到的一串5位数字。MSBK1、MSBK2应在15000-30000之间。超过此范围且持续时间达到90S会引起报警：平衡室传感器故障

图片来源于贝朗技术手册

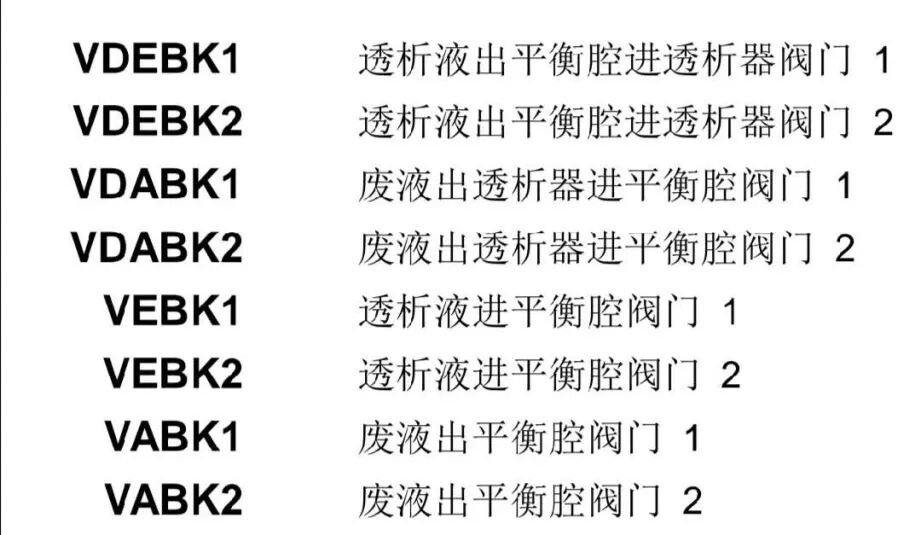

2）平衡腔电磁阀共8个分为两组

    关于他们的名字你看完可能是崩溃的。。。。。

 然鹅，我们并不需要真的记住这么多，在这里有一个记忆的小技巧：

（六）流量

     小扳手界面上的FPE与FPA单位 r m p，是转速并非流量。FPE、FPA最大转速< 3000 r m p。且在治疗，水路循环时二者的转速不应相差太大。转速差过大说明某一泵头老化功率不足。FPA/FPE功率不匹配，易引起水箱不能排空报警或者透析机漏水。

不同状态下，正负压泵的转速与流量数据大致如下：

  * 机器显示的FDM_S：实际流量为透析机计算值，，正负压泵转速为经验值仅供参考。

（七）消毒

    VZ：循环阀，仅在消毒中打开，其他状态不打开。

    VD与VD_S : 消毒阀状态。二者只在消毒状态吸入消毒液时打开，其他状态均关闭，VD与VD_S且状态应该一致全为关或者全为开。

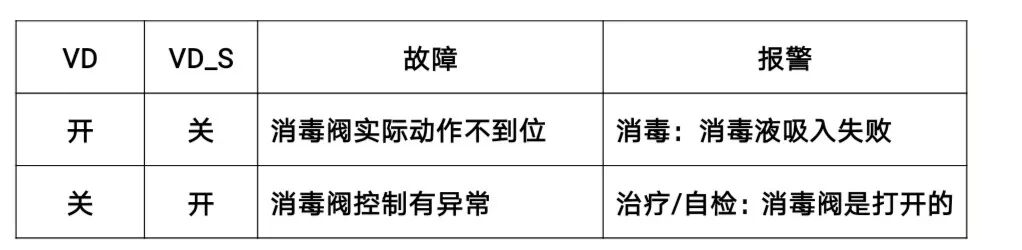

VD与VD_S状态不一致

消毒阀故障会引起消毒液失败报警，但消毒液吸入失败不一定是由于消毒阀异常引起的。贝朗透析机的消毒我们将在下一期内容中详细分析。

（八）漏血监测

    正常状态下：-0.02‰ < BL < 0.035 ‰ （0.035 ‰ ：传感器每分钟检测到0.35ml血液时报警）

（1）>0.035 ‰：机器漏血报警，此时可能为真漏血报警：透析器破膜传感器检测到血液。也不排除由于空气，传感器污染引起的假漏血报警。

（2）<-0.02‰：机器提示漏血传感器出错，此时一般为传感器故障或脏污。

（九）超滤

    （一）UFP为超滤泵的控制转速，UFP_S为超滤泵的实际转速，一般情况二者完全一致。观察小扳手界面时可能会观察到：UFP有数值，但UFP_S = 0，此时超滤泵卡死，实际没有转动。

1、自检：DF透析液压力自检，我们熟悉的12300-12750测试实际上就是根据PDA数值来判断是否通过的。自检这部分在后面我们会详细的讲到。

    （三）跨膜压TMP并非检测值而是计算值，贝朗机： TMP = PV-PDA+20

（十）压力

PV>+10mmHg，静脉压报警点不是0，而是10mmHg。PV小于10mmHg时：静脉压低限报警。这是为了患者安全的强制设定，在其它品牌透析机同样适用。

    PEB必须>0， PEB 泵后压：这是一个大部分医院不监测的压力值，PEB升高：提示超净滤器可能堵塞。PEB为负值时会产生PEB故障报警，影响治疗。此处有一个小技巧：治疗中可以使用注射器向PEB打任意正压应急，结束治疗后再定标PEB。

（1）血路压力传感器自检：PV与PA差值不能超过40mmHg ;

（2）血路密封自检：通过条件PV>400mmHg，压力持续500mS。

小扳手界面介绍结束了，接下来小匠将开始为小伙伴们详细拆解贝朗透析机的机水路系统，敬请期待~~
