利用Imetrum DMS动态监测站和Video Gauge软件，为澳门土木工程实验室的客户做立交桥的扰度测量；
动态监测站（DMS）被用于测量一个混凝土立交桥在交通荷载下的变形。该立交桥大约10米宽，在大约两桥墩中间的一侧的三个点进行了扰度测量（见图1）。

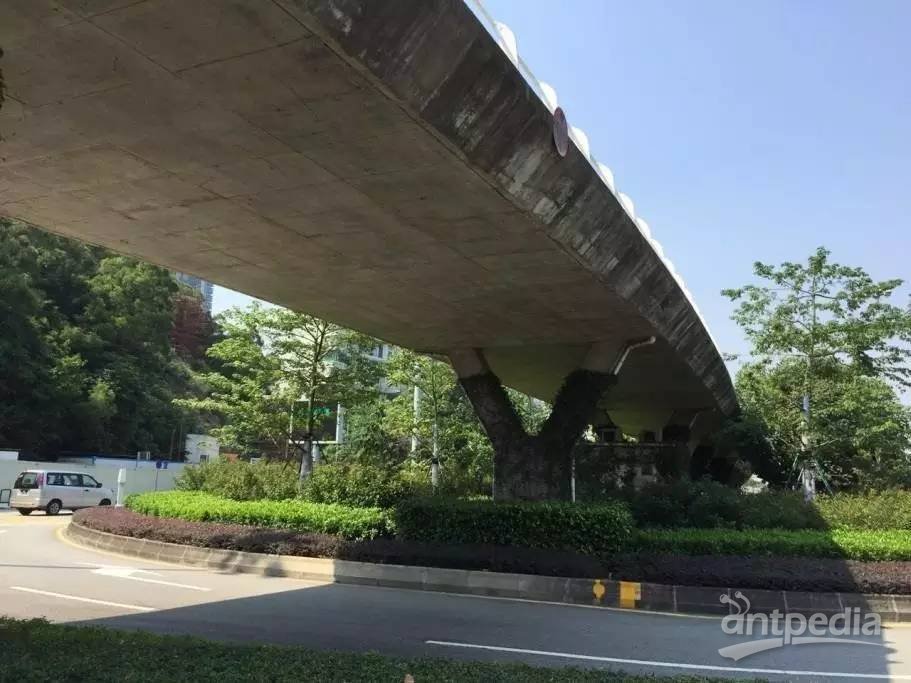

图1-立交桥视野
一个可以提供50Hz采样频率的2MPa相机（CAM-026）和一个25mm通用镜头GP005，在此演示中搭配使用，在20m远的距离，可以给出一个9 x 5m的视场。
通过测量一个混凝土板的尺寸来校准一个坐标框（见图2），同时运用这个坐标框生成了一个平行于桥面板下面的平面，然后这个平面被旋转到垂直于桥面板的位置。旋转之后的平面Y轴与桥面板垂直，同时向上为正（见图3）。
图2-混凝土板测量
图3-坐标框
从图4的截图所示，在T = 5s时，有一个显著的扰度峰值，这是车辆通过时导致。最大的扰度发生在立交桥的边缘（位移点3），大约为2.5mm。越靠近结构中心的地方，扰度在降低，在点1和2的扰度分别为1.6mm和1.8mm。此次测量的分辨率大致为0.05mm，小于Imetrum引述的对于该类运用所能达到的1/100,000视场的解析度。
图4-Video Gauge截图
