自１９０１年ＷｉｌｌｅｍＥｉｎｔｈｏｖｅｎ用弦线式心电图机记录第一份心电图，迄今心电图的发展已逾百年。
作为临床最常见的诊断工具之一，应用范围不断扩大，现已成为“血、尿、便、影像学、心电图”五大常规检查之一。因此，准确记录和精确分析心电图至关重要。
常规心电图检查应由心电图相关专业技术人员完成，规范化操作是获得质量合格心电图的前提，也是正确做出心电图诊断的基础。
01
心电图检查适应证
１．１ 证实患有心血管疾病或心功能不全者
心血管疾病指直接或间接累及心脏、心包或血管的疾病。直接累及的如冠状动脉疾病、心肌病、心脏瓣膜病、先天性心脏病、心律失常等；间接累及的如高血压、肺动脉高压、糖尿病、甲状腺功能异常以及电解质紊乱等。
心功能不全指由于各种原因造成心肌的收缩、舒张功能下降，使心脏射血减少，伴或不伴临床症状。
１．２ 疑似心血管疾病或心功能不全者
疑似心血管疾病指存在心血管相关的异常症状、体征或心血管相关的影像学、实验室检查异常以及心血管疾病高危人群。
异常症状包括胸痛、胸闷、气促、心悸、晕厥、咳嗽、咯血等；
异常体征包括血压升高或降低、心脏扩大、心脏杂音、心包摩擦音、心率异常、心律不规则、水肿等；
影像学异常包括心影增大或缩小、心影边缘僵硬或不规则、心影烧瓶样改变、心影靴改变、心影搏动异常、心血管造影有可疑病理改变、肺瘀血、肝脾肿大等；
实验室检查异常包括心肌酶谱或心肌损伤标志物可疑异常或动态改变、贫血、炎性指标异常、血糖异常、血脂异常等；
心血管疾病高危人群男性或女性绝经期后、吸烟、糖尿病、高血压、肥胖、脂代谢紊乱、肾脏疾病、有心血管疾病家族史及作息不规律者等。
１．３ 无心血管疾病及心功能不全者
心电图异常发生率随着年龄的增长呈指数增长，推荐成年人每年至少应进行一次常规心电图检查。
心电图检查无创、操作方便、价格低廉、可重复性高，因此无绝对禁忌证，是临床上最常用的检查之一。
除特殊情况（Ⅲ度皮肤烧伤、严重皮肤疾病等）无法进行检查外，所有人群均可进行常规心电图检查。
02
心电图检查环境要求
-
心电图检查应在宽敞、明亮、通风的房间，远离大型电器设备。
-
推荐室温控制在１８～２６℃，避免过冷或过热，特别要避免因寒冷所致的肌电干扰。
-
检查床宽度不窄于８０ｃｍ，避免因体位不适、肢体紧张度增加而引起肌电干扰。
-
室内保持清洁卫生，每日紫外线照射１ｈ，提倡使用清洁无菌的一次性床单、被套、枕套等，一人一换，以防交叉感染；未能做到一人一换，也应保持用具清洁无污染；一旦被污染应立即更换。
03

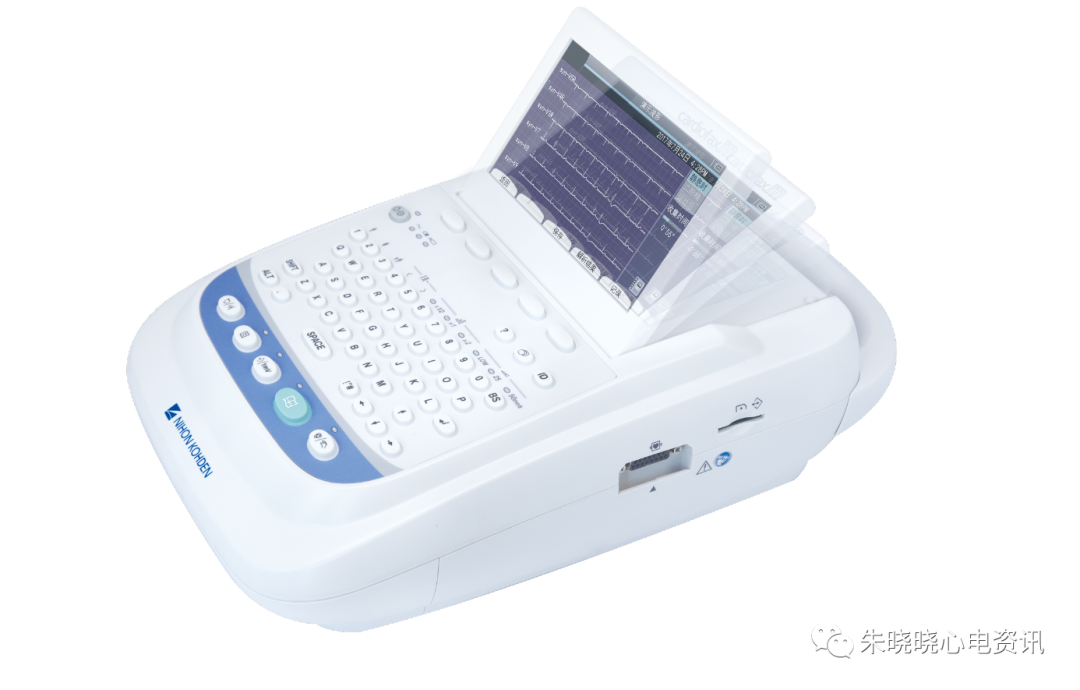

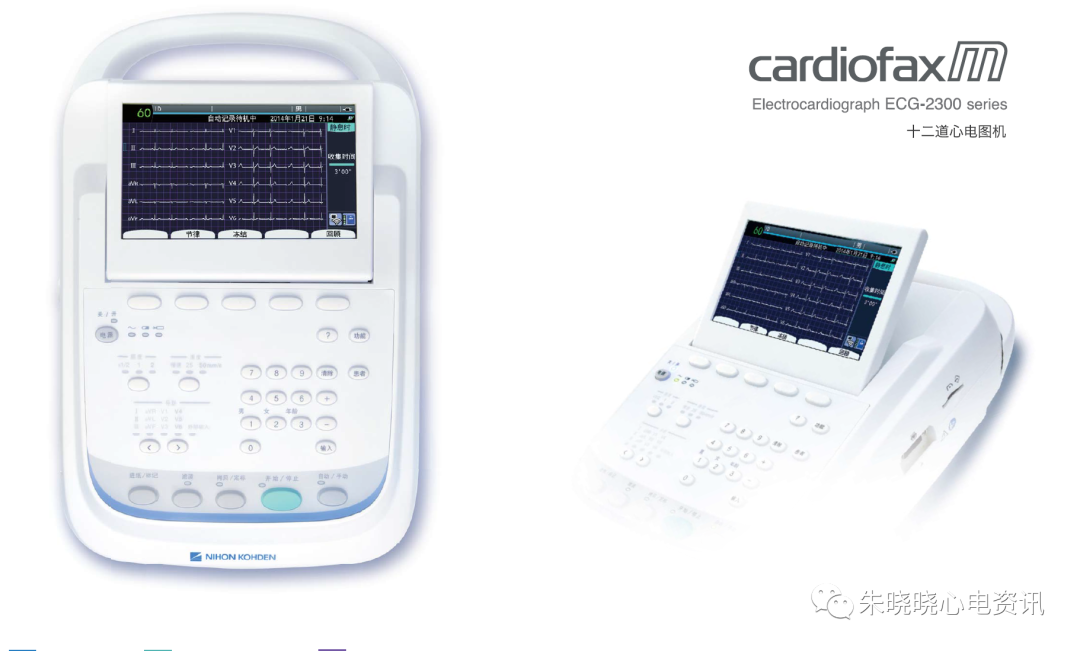

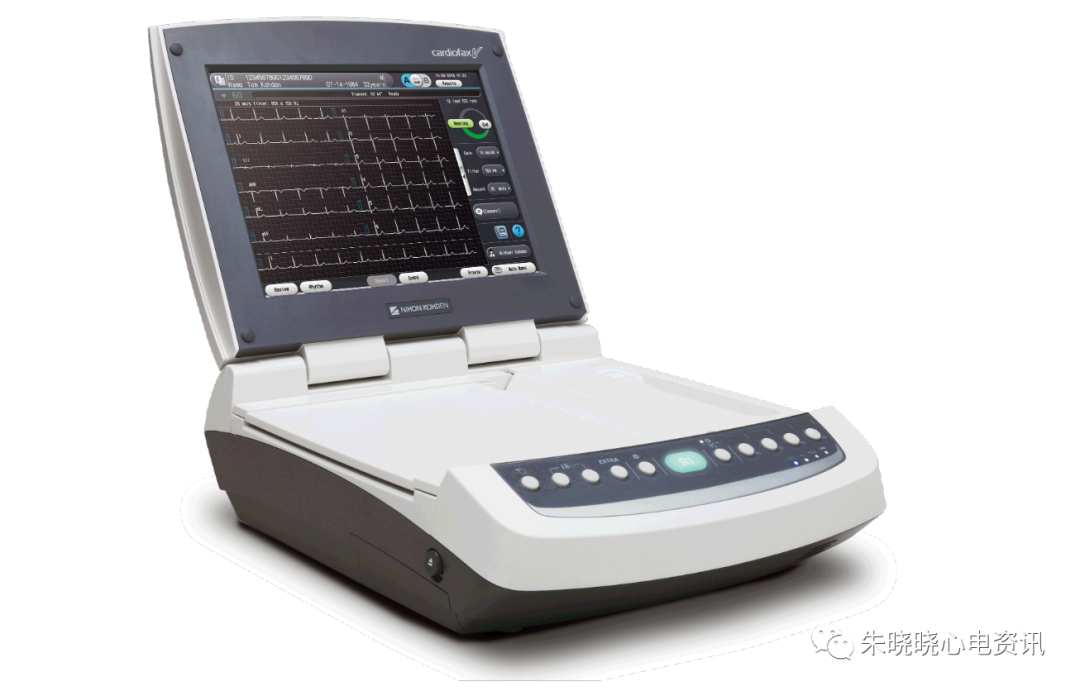

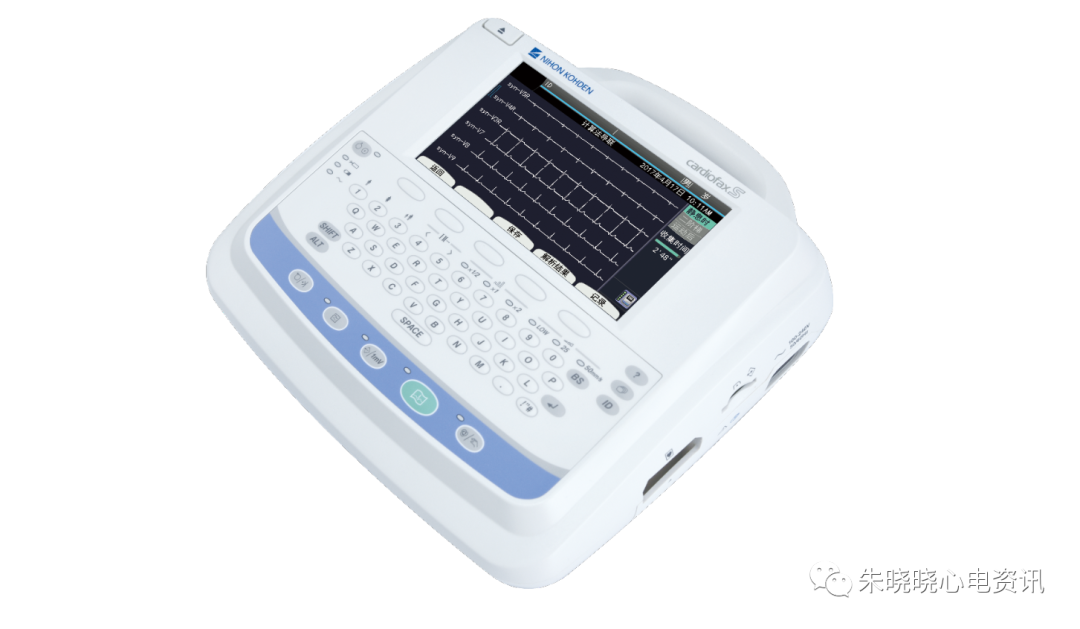

心电图检查设备要求
３．１ 灵敏度
灵敏度是指心电图机对心电信号的放大能力，指输入１ｍＶ电压时描笔的偏转幅度，常用１ｍＶ定标电压来表示，其单位为ｍｍ／ｍＶ。
一般将心电图机灵敏度分为三档：５ｍｍ／ｍＶ、１０ｍｍ／ｍＶ和２０ｍｍ／ｍＶ。
心电图机的标准灵敏度为１０ｍｍ／ｍＶ，规定标准灵敏度的目的是便于对各种心电图进行比较。当导联出现正向波特别高或负向波特别深时，可采用５ｍｍ／ｍＶ灵敏度档位。反之，可采用２０ｍｍ／ｍＶ灵敏度档位。
３．２ 噪声
噪声是指心电图机工作时，由于放大器中各元件内部电子不规则热运动产生的信号。即使没有心电信号输入，仍能输出不规则微小杂乱波。国际上规定噪声值应＜１５μＶ。
３．３ 输入阻抗
输入阻抗是指心电图机未接收信号源时，在放大器输入端测量到的阻抗。输入阻抗越大，进入心电图机的信号电压越大，波形失真越小。一般要求心电图机放大器的输入阻抗＞２．５ＭΩ。
３．４ 频率响应
频率响应是指心电图机输入相同幅值、不同频率信号时，其输出信号幅度随频率的变化。频率响应范围确定了有用信息的有效范围。
目前国内心电图机的基本要求为０.０５～１５０Ｈｚ，这一范围已经得到验证。对于婴儿，高频应为２５０Ｈｚ。
数字化技术在心电图机上的应用，使借助计算机对波形进行放大、缩小以及信号处理变得十分方便，心电图机的频响范围适度扩大，以获取更多心电信息，将是未来需要研究和再定义的一个问题。
３．５ 时间常数
时间常数是指从心电图机输入直流电时，心电图机描记的信号幅度从１００％下降到３７％左右所需要的时间。目前要求心电图机的时间常数≥３．２ｓ。
３．６ 共模抑制比
共模抑制比是指心电图机的心电信号放大倍数与干扰和噪声的放大倍数的比值。共模抑制比越大，抗干扰越强，共模抑制比一般用分贝ｄＢ表示，目前要求各导联的共模抑制比≥８０ｄＢ，国际上规定≥１００ｄＢ。
３．７ 基线稳定性
基线稳定性是衡量心电图机本身的稳定性和对电源电压波动适应能力的重要指标。
目前要求心电图机：
① 电源电压稳定时，基线的漂移≤１ｍｍ；
② 电源电压波动时，基线的漂移≤１ｍｍ；
③ 无信号输入时，基线漂移≤２ｍｍ；
④ 温度在５～４０℃范围内，基线平均漂移≤０.５ｍｍ；
⑤ 心电图机确定等电位线后，在６０ｓ内基线偏移≤５ｍｍ。
３．８ 阻尼（仅适用于模拟心电图机）
阻尼是指心电图机的描笔在工作时抑制其振荡的反作用力。当心电图机的阻尼过大时，心电图上微小的波形幅度减小，严重时甚至描记不出；而当阻尼过小时，心电图上的尖峰波（如Ｒ波、Ｓ波等）幅值会增加；也存在阻尼不均的情况。因此，需将阻尼调至适中状态，以保持准确地记录波形。
心电图机通电后，设置走纸速度为２５ｍｍ／ｓ，按定标键记录方波，若方波波形转折角为直角，则表明阻尼适当；若方波上升或下降均有突出尖波，则表明阻尼过小；方波上升及下降都呈圆钝型，则表明阻尼过大。
３．９ 走纸速度
走纸速度是指心电图纸的运行速度，单位为ｍｍ／ｓ，心电图机走纸速度有１２．５ｍｍ／ｓ、２５ｍｍ／ｓ、５０ｍｍ／ｓ和１００ｍｍ／ｓ四档选择，正常应设置走纸速度为２５ｍｍ／ｓ。
如需放大心电图波形间期的分辨程度，可调快走纸速度为５０ｍｍ／ｓ或１００ｍｍ／ｓ；反之，可调减走纸速度为１２．５ｍｍ／ｓ。
３．１０ 放大系统的对称性
心电图机的放大系统指的是心电图机对交流电波对称放大的特性。检测放大系统的方法是将心电图机灵敏度调到１０ｍｍ／ｍＶ，打开标准电压信号按钮，持续数秒，描笔连续记录几个心动周期，描笔上下描记的幅度应都为１０ｍｍ。调整灵敏度到２０ｍｍ／ｍＶ，若记录笔上下移动幅度为２０ｍｍ／ｍＶ，提示心电图机放大系统对称性好。
04

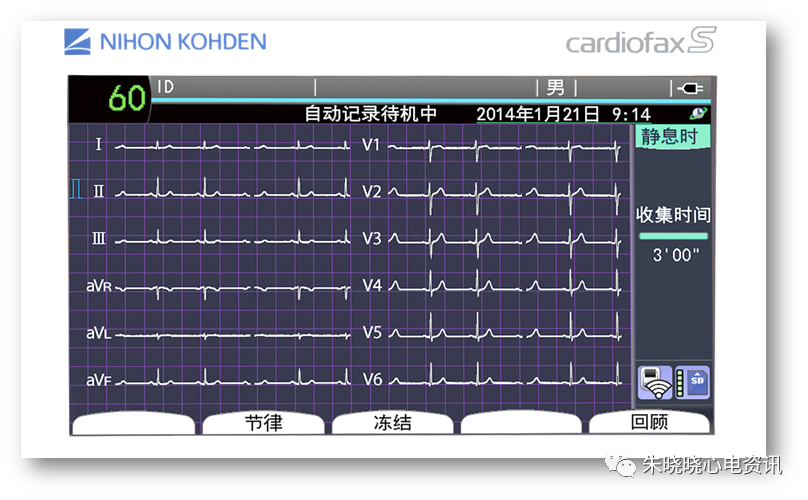

心电图检查描记要求

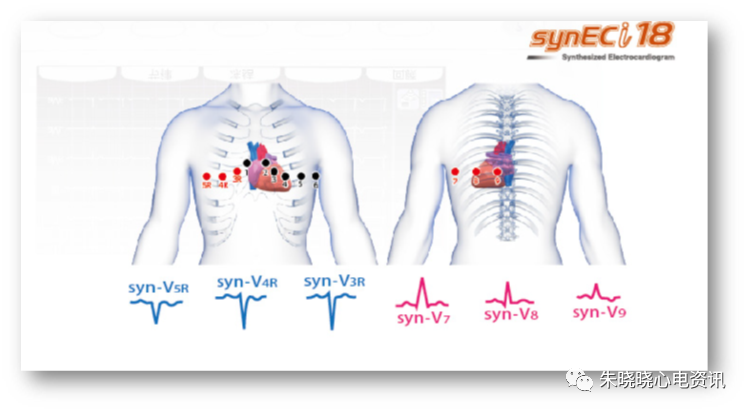

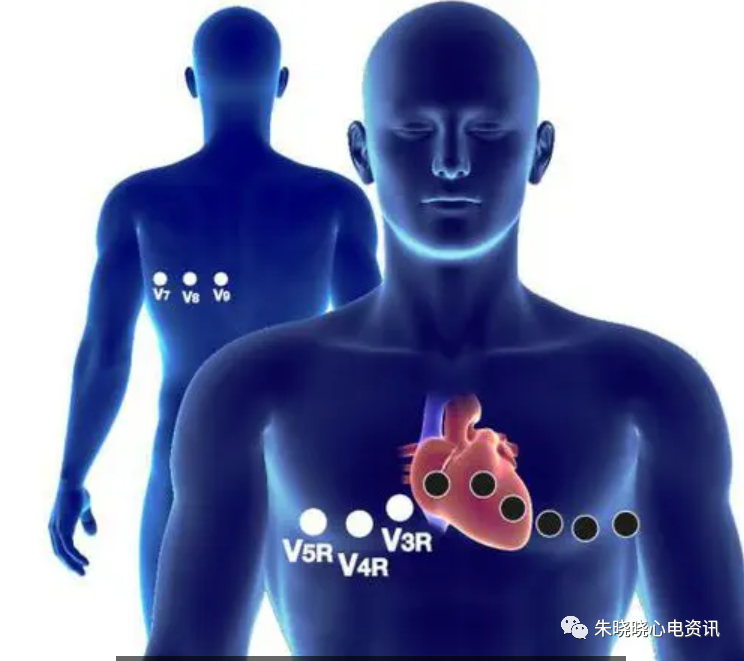

需要描记１８导联心电图时，描记顺序为Ⅰ、Ⅱ、Ⅲ、ａＶＲ、ａＶＬ、ａＶＦ、Ｖ１、Ｖ２、Ｖ３、Ｖ４、Ｖ５、Ｖ６、Ｖ７、Ｖ８、Ｖ９、Ｖ３Ｒ、Ｖ４Ｒ、Ｖ５Ｒ。
Ｖ７、Ｖ８、Ｖ９、Ｖ３Ｒ、Ｖ４Ｒ、Ｖ５Ｒ

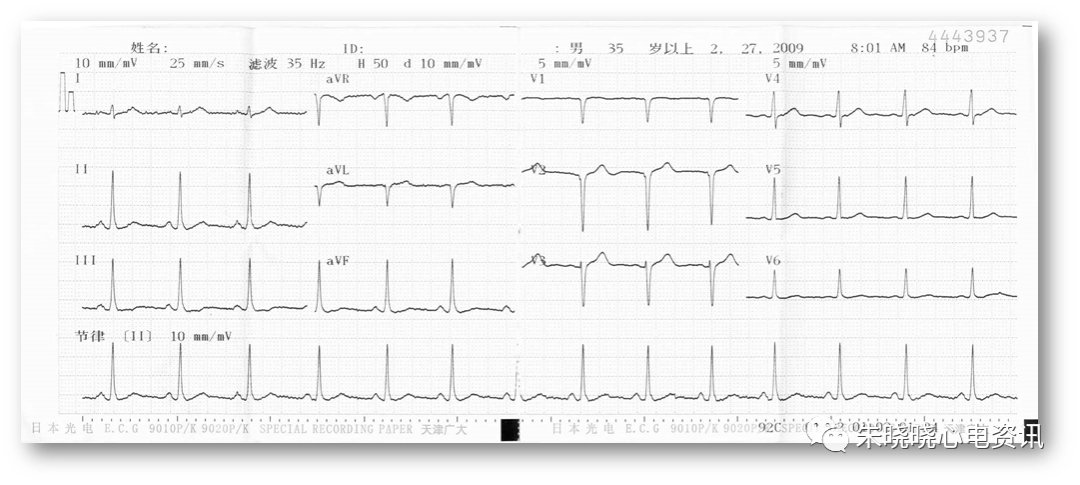

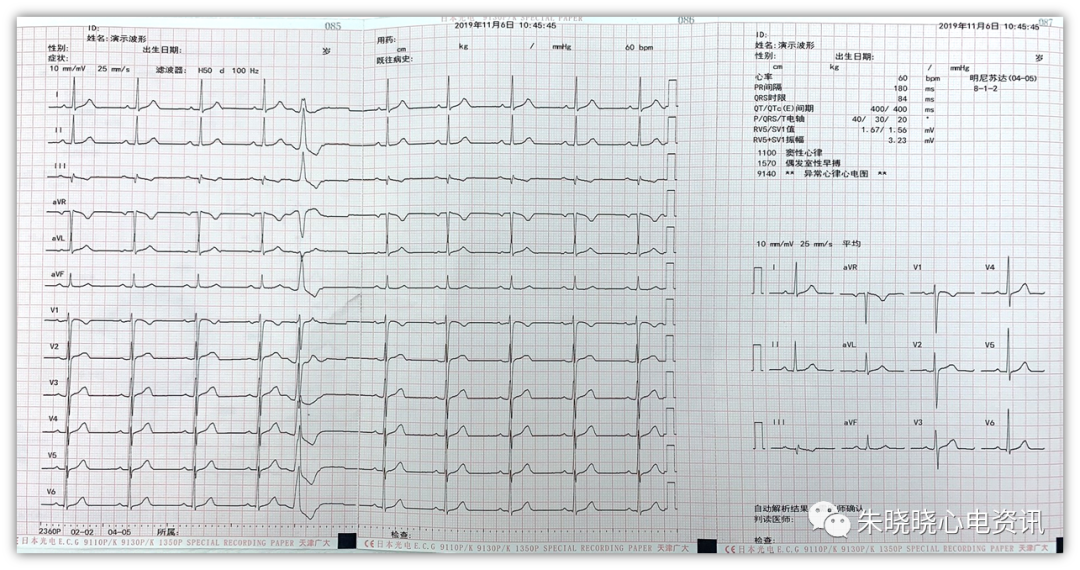

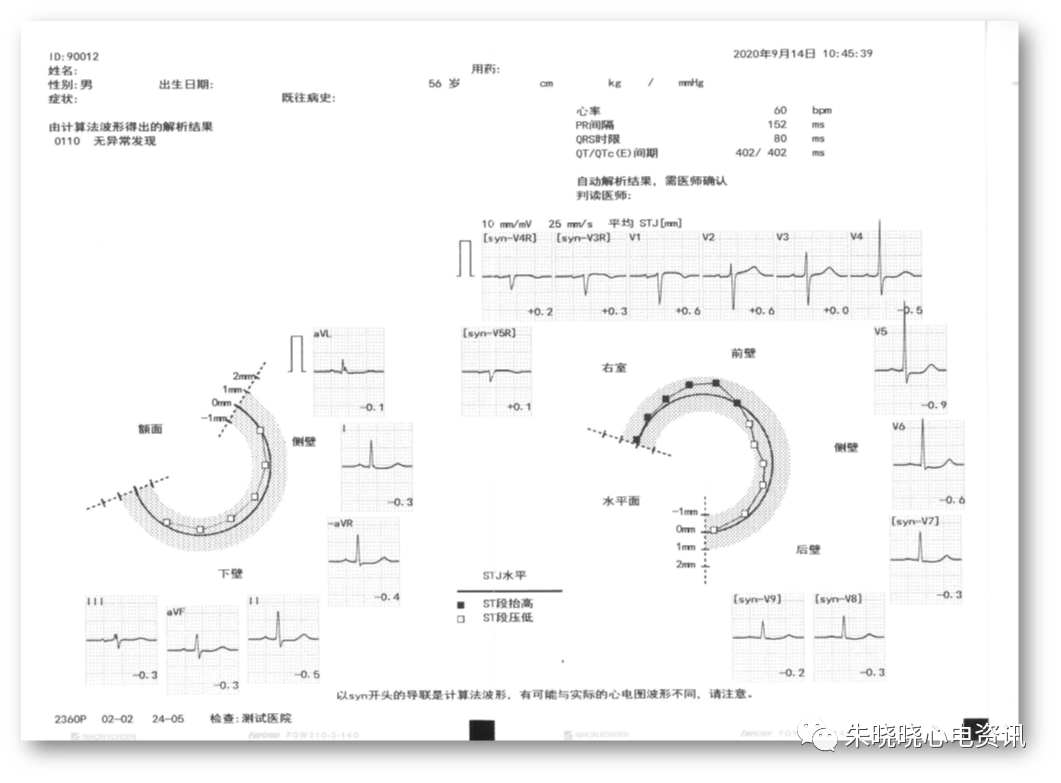

4×3+1打印模式

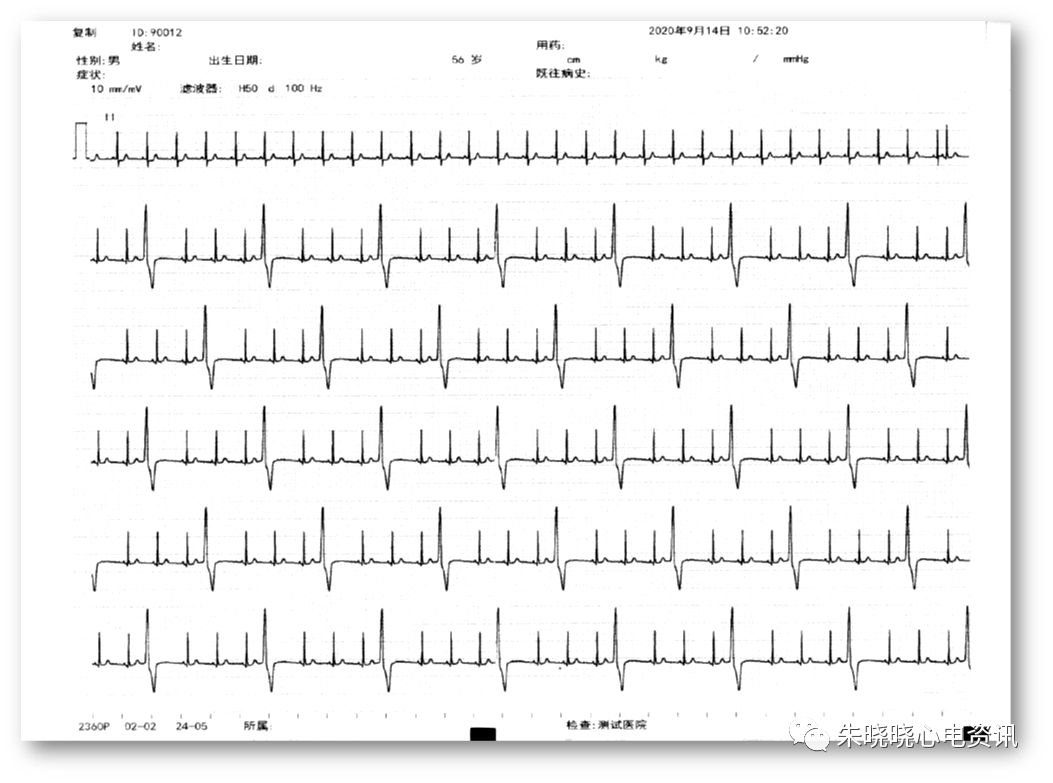

当导联之间心电图重叠，影响分析时，可将该导联的定准电压设为５ｍｍ／ｍＶ，调整导联间距，避免导联之间出现波形重叠。
来源于常规心电图检查操作指南（简版）
