心电图接口协议是什么可穿戴ECG监测——12／18导联篇

区别于传统消费级可穿戴电子设备，医用级可穿戴设备是经专业认证、安全可靠的便携式医疗产品，能实时监测健康指标，助力疾病预防与诊疗。

医用级可穿戴设备举例：心电贴、体温贴、血氧监测、连续血糖监测、连续血压监测、可穿戴治疗设备等。

心肌细胞在兴奋时发生去极化与复极化，形成跨膜电位差，这些微弱生物电（约0.1–5 mV）经体液传导至体表，被电极捕获。ECG设备通过多导联同步记录不同方向的电位差，形成反映心脏立体电活动的波形图。

在波形上，ECG典型波形代表的心脏活动过程如下：

P波：心房去极化

QRS波群：心室去极化

T波：心室复极化

12导联ECG

12导联心电图结合了Einthoven，Goldberger和Wilson的导联系统，从而提供有关垂直和水平方向心脏的信息。 12导联心电图是诊断心电图的黄金标准。使用12导联心电图，基本上可以测量所有心脏活动。目前在便携式心电中常见的形式是绑带形式。

具体地，心电图12个导联包括6个肢体导联（Ⅰ、Ⅱ、Ⅲ、aVR、aVL、aVF）和6个胸导联（V1~V6）；其中，肢体导联包括标准导联（Ⅰ、Ⅱ、Ⅲ）和加压肢体导联（aVR、aVL、aVF）；其中，导联Ⅰ是左臂和右臂之间的压差，导联Ⅱ是左腿和右臂之间的压差，导联Ⅲ是左腿和左臂之间的压差；其中，加压肢体导联因单极肢体电压太低不易监测，所以方便加压检测。

针对导联定义： 电极数量一共为10个

18导联ECG

额外增加的右胸导联和后壁导联的关键解剖意义：

右胸导联（V3R-V5R）：右心室为薄壁结构，梗死时ST段抬高幅度小且易被忽略，18导联可降低漏诊率

后壁导联（V7-V9）：左心室后壁由回旋支供血，此处梗死时前壁导联（V1-V3）可能出现ST压低（镜像改变），直接后壁导联可确诊

以可穿戴12导联ECG监测为例：

参考Ti提供的心电图解决方案，可用于12导联和18导联ECG的核心ADC/AFE有ADS1298/R，或通过通道数低的ADC/AFE多片来实现多导联监测，在硬件上需要处理的核心任务是同步触发采集。针对18导联ECG监测，可用2片ADS1298实现。

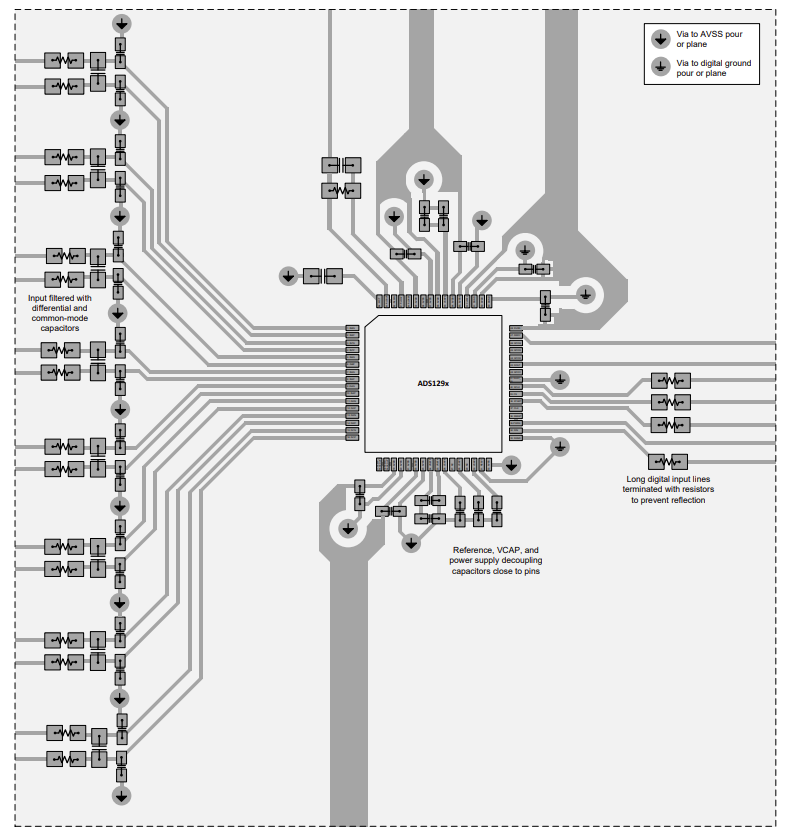

基于ADS1298的多导ECG简化原理和布局如下图所示：

硬件设计中，需要着重考虑如下几点：

• 放大与滤波：前置放大器提升信号强度（输入阻抗需≥100 MΩ），并滤除肌电干扰（0.05–150 Hz）及工频噪声

• ADC：20位ADC以≥500 Hz/通道的采样率转换模拟信号，确保波形细节（如高频碎裂电位）不丢失，满足信号采集精度要求

• CMRR：差分电路消除环境共模噪声（CMRR ≥115 dB）

• 低功耗设计，蓝牙BLE传输+事件驱动采样（如静息时10 Hz，异常时1 kHz），延长穿戴续航

在硬件的基础上，抗干扰设计还包含驱动屏蔽技术降低电缆耦合噪声，极化电压补偿（±600 mV）确保电极接触不良时信号稳定。通道之间采集信号需要相互独立，降低串扰。

在获取信号的基础上，基于ECG波形和数据，上位机需要进一步实现QRS自动识别算法（如异常波染色标记）、HRV分析、QT离散度计算等，传递所获得的数据到临床应用端，以判别心脏状态。

12导联：基础筛查与动态监测主力，其临床应用包含：

冠心病筛查：

急性心肌梗死（AMI）：通过 ST 段抬高 / 压低、T 波倒置及病理性 Q 波，实时识别心肌梗死部位（如 V1-V3 对应前间壁，II、III、aVF 对应下壁），辅助院前急救分诊（如指导溶栓或 PCI 治疗）

不稳定型心绞痛（UA）：捕捉发作时 ST 段短暂压低或 T 波动态变化，结合症状发作时间分析缺血相关性，指导药物调整或介入治疗时机。

心律失常筛查：

房颤（AF）与房扑（AFL）：通过 P 波消失、f 波（房颤）或锯齿波（房扑）特征性表现，结合 RR 间期不规则性明确诊断，尤其适用于阵发性房颤的筛查（常规 ECG 易漏诊）。

室性心律失常（室速、室早）：识别宽 QRS 波群、室性期前收缩形态及联律间期，评估心律失常起源部位（如胸导 R 波移行可提示室速起源于左室或右室），预警高危室性心律失常（如尖端扭转型室速）。

传导阻滞（房室传导阻滞、束支阻滞）：PR 间期延长（一度 AVB）、QRS 波增宽（束支阻滞），可穿戴设备通过连续监测评估阻滞程度进展（如从二度 I 型发展为三度 AVB），指导起搏器植入指征。

心肌病与心肌病变：

肥厚型心肌病（HCM）：胸导 V4-V6 高 R 波、ST-T 改变、异常 Q 波（提示室间隔肥厚），可穿戴设备通过长期监测评估心肌电活动稳定性，预警恶性心律失常风险。

扩张型心肌病（DCM）：频发室性早搏、心房颤动、ST-T 广泛改变，结合心功能指标（如通过 HRV 评估自主神经功能），辅助病情进展监测。

心肌炎：ST 段弥漫性抬高、T 波低平或倒置，可穿戴设备用于急性期后恢复期监测，避免漏诊慢性期心律失常并发症。​​​​​​

先天性心脏病（CHD）：

房间隔缺损（ASD）、室间隔缺损（VSD）：右心房 / 右心室肥大（V1 导联 rsR’波）、电轴右偏，可穿戴设备辅助儿童或成人 CHD 患者术后心电功能评估（如监测术后传导阻滞或心律失常）。

离子通道病与遗传性心律失常：

长 QT 综合征（LQTS）、短 QT 综合征（SQTS）：动态监测 QT 间期变化（如运动或情绪激动时 QTc 延长），预警尖端扭转型室速风险，指导 β 受体阻滞剂用药或 ICD 植入决策。

Brugada 综合征：V1-V3 导联 ST 段下斜型或马鞍型抬高，可穿戴设备通过胸导持续监测，捕捉隐匿性 Brugada 波的动态变化，辅助高危患者筛查

还包含其他心脏疾病包括电解质紊乱（高钾血症：T波高尖）、心包疾病、以及应用于药物性心脏毒性监测等。

18导联在12导联的基础上，进一步应用于急危重症与精准解剖诊断，其不可替代性包含如下疾病的诊断：

• 右室梗死：V4R导联ST抬高 >0.5 mm是金标准，12导联ECG设备易漏诊

• 后壁心梗：V7-V9 ST抬高 ≥0.5 mm（尤其V8敏感度最高）

• 多血管病变：同步观察前降支（V1-V4）、右冠（V4R、III）、回旋支（V7-V9）受累

采用18导联ECG监测设备使心肌梗死检出率提升12–15%，尤其对非ST段抬高型心梗（NSTEMI）的鉴别。

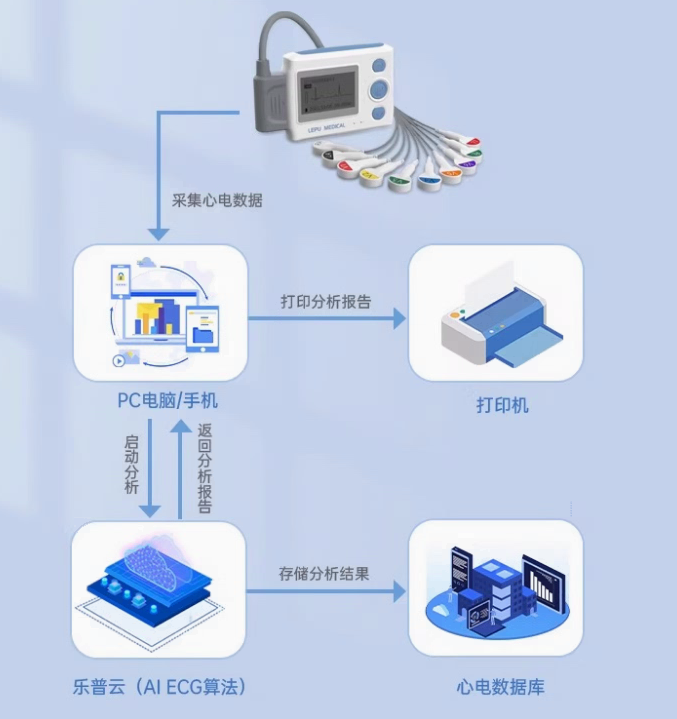

乐普医疗：

质子科技：

联影医疗：

善行医疗：

深圳邦健：

 鹭燕医药：

好朋友：

• 当前，在C端市场上，12导联仍是院内动态监测与家用的黄金平衡点，硬件成熟且成本可控。但18导联在胸痛中心、CCU等场景不可替代，尤其对非典型心梗的诊断优势显著。
• 医用级可穿戴12导联ECG产品+医疗注册证逐渐增多，其硬件成本和投入相较于大设备来说少一些，但核心投入仍在渠道端，拥有良好的渠道端是此类C端产品走出区域走向全国全球的重要保证。
• 此外，目前12导联ECG产品仍旧保持使用成本高的缺陷，尤其是相较于去医院做心电图的成本。笔者认为，基于现有物料成本和重复使用成本，此类设备完全可以做与医院心电图监测的时间+金钱成本相持平。同时，结合AI工具，推动边缘计算服务于广大用户，逐步降低用户使用成本，优化产品使用体验，让用户有更多获得感。
• 如何推动从单导联、3/5/6导联、乃至12/18导联的产品走进千家万户，实现真正意义上针对心血管疾病预筛预检在院内+家中全覆盖，使得技术服务于主动健康管理这一长远行动值得行业思考。
