心 电 图 机
一种能将心脏活动时心肌激动产生的生物电信号（心电信号）自动记录下来，为临床诊断和科研常用的医疗电子仪器。
1
原理
心脏在搏动之前，心肌首先发生兴奋，在兴奋过程中产生微弱电流，该电流经人体组织向各部分传导。由于身体各部分的组织不同，各部分与心脏间的距离不同，因此在人体体表各部位，表现出不同的电位变化，这种人体心脏内电活动所产生的表面电位与时间的关系称为心电图。心电图机则是记录这些生理电信号的仪器。
2

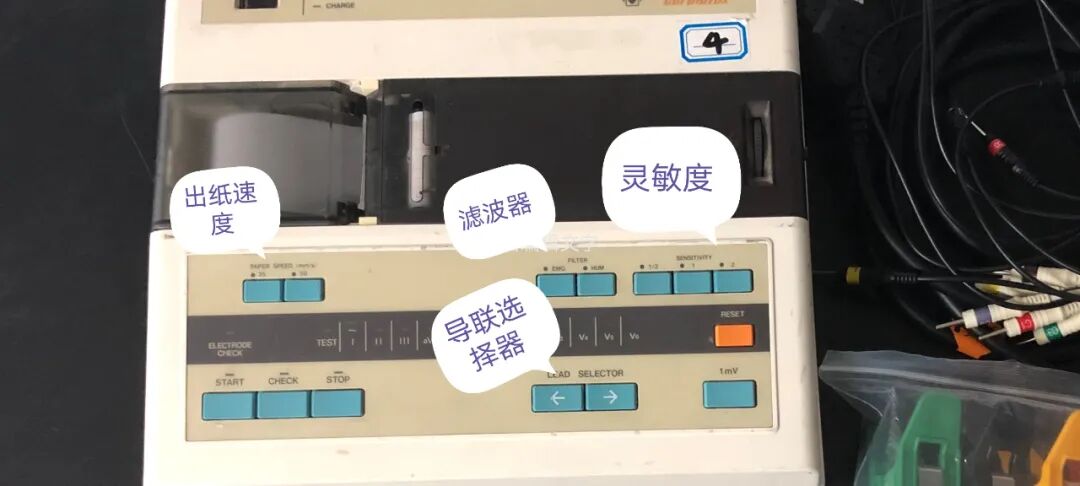

组成部分
3
重要参数
4
分类
按机器功能分类
心电图机按照机器的功能可分为图形描记普通式心电图机（模拟式心电图机）和图形描记与分析诊断功能心电图机（数字式智能化心电图机）。
按记录器的分类
记录器是心电图机的描记元件。对模拟式心电图机来说，早期使用的记录器多为盘状弹簧为回零力矩的动圈式记录器，九十年代之后多用位置反馈记录器。对数字式心电图机来说，记录器为热敏式或点阵式打印机。
1、动圈式记录器：动圈式记录器的结构原理是由磁钢组成的固定磁路和可转动的线圈。心电图机功率放大器的输出信号加到记录器的线圈上，线圈上固定有记录笔。在有心电信号输出时，功率放大器向线圈输出电流，线圈转动。当线圈的偏转角度与盘状弹簧的回零力矩相同时，停上偏转。这样，线圈带动的记录笔便在记录纸上描记出心电图波形。
2、位置反馈记录器：位置反馈记录器是一种不用机械回零弹簧的记录器，特殊的电子电路可起到回零弹簧的作用。机器断电时，位置反馈记录器的记录笔可任意拨动。
3、点阵热敏式记录器：热敏式记录器是利用加热烧结在陶瓷基片上的半导体加热点，在遇热显色的热敏纸上烫出图形及字符的。
按供电方式分类
按供电方式来分，可分为直流式、交流式和交、直两用式心电图机。其中，交、直两用式居多。直流供电式多使用充电电池进行供电。交流供电式是采用交流-直流转换电路，先将交流变为直流，再经高稳定的稳压电路稳定后，供给心电图机工作。
按一次可记录的信号导数来分类
按一次可记录的信号导数来分，心电图分为单导及多导式（如三导、六导、十二导）。单导心电图机的心电信号放大通道只有一路，各导联的心电波形要逐个描记。即它不能反映同一时刻各导心电的变化。多导心电图机的放大通道有多路，如六导心电图机就有六路放大器，可反映某一时刻六个导联的心电信号同时变化情况。
5
使用方法
1、电源开关置于“AC（交流），’，此时“PAPER SPEED（25mm/s）”“SENSITIVITY（l）”“STOP”。
3．调节基线控制旅钮应能改变描笔的位置，使之停在纪录纸中央附近。
4．按动“CHECK”键，此时“STOP”灯灭，“CHECK”灯亮。
5．按动定标键“ lmV”，使描笔随着定标键的按动而作相应的摆动。
6．按“START”，此时“CHECK”灯灭，“START”灯亮，记录纸按25mm/sec速度走动。
7．继续按动定标键，在走动的纪录纸上可看到一清晰的定标方波，其振幅应是10mm。
8．按动“LEAD SELECTOR”键，使之由“TEST”向“I”导“Ⅱ”联转换。
9．在心电图纸上得到一段清晰的纪录后，可继续按动“LEAD SELECTOR”键，使之由“I”导联向“Ⅱ”导联转换，以此类推，可重复上述操作，完成12个导联的心电图纪录。
10．仪器使用完毕，切断电源，做好清洁工作。并做好仪器使用登记。
供稿人：孙雨秋
终审：涂珮琪
